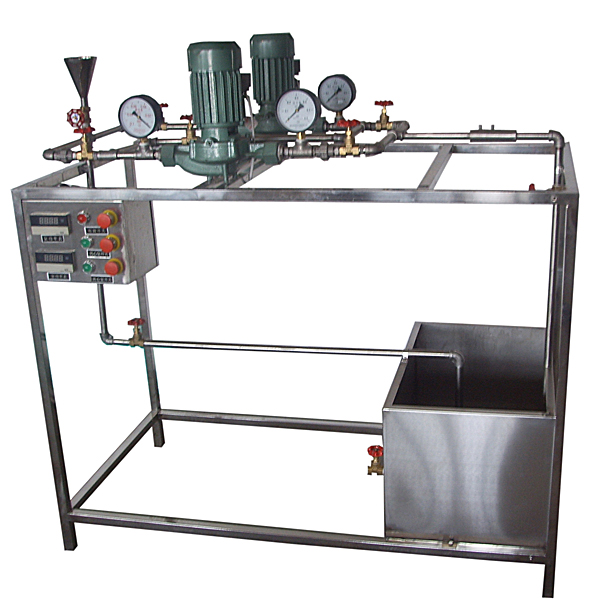

離心泵綜合實訓裝置
離心泵綜合實訓裝置,中級維修電工實驗裝置1、運行環境：溫度0-40℃，相對濕度：90%RH，電源：220V/50Hz。可連續操作。2、離心泵采用管道離心泵，額定功率：370W，
董
離心泵綜合實訓裝置,中級維修電工實訓裝置
技術功能數值：
1、運行環境：溫度（℃）（℃）0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。可連續實操。
2、離心泵應用管道離心泵，規格限定功率（W）（W）：370W，轉動速度：2800r/min，吸程：8m，效率：34%，流量：2.5m3/h，揚程：15m，實訓界限寬，能明顯出現空化汽蝕情況，數量2臺。
3、壓力表：表盤直徑Φ100mm，測量界限0-0.4MPa，精確度1.5級。
4、真空表：表盤直徑Φ100mm，測量界限-0.1-0MPa，精確度1.5級。
5、電動機功率（W）（W）應用數字一相交流ACACAC功率（W）（W）測量儀表測得。
6、文丘里流量計流量：0～6 m3/h。壓差界限：10~150KPa。
7、蓄水箱：容積約70L，304不銹鋼材料，當停止供水開啟灌泵閥時，可使泵運行時出現汽蝕情況。
8、實訓所用的流體-水為全循環使用設計，充分節約水資源。
9、電控箱，裝備有開關指示燈、功率（W）（W）表，對其中泵的功率（W）（W）實行顯露。
10、框體構造及臺面均為304不銹鋼材料，構造緊湊，外觀美觀，實操便利。
11、外觀尺寸：1650×600×1500mm（長×寬×高），框體構造為可位移式設計，帶腳輪及禁錮腳。
離心泵綜合實訓裝置,中級維修電工實訓裝置
一、基礎簡介：
中級維修電工實訓平臺是按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”的要求而設計的，它適用來《初級維修電工》、《中級維修電工》和《**維修電工》教學圖紙文檔實訓指導書及實訓指導書要求的電氣控制線路，經過裝置配備裝備裝備裝備的plc可編程控制器和變頻調動速度器及相應實訓模型塊的實訓，快速掌控把握課程要求的實際應用技術和實操技能，設定有針對性、實用性、科學性和先進性，它能適用技師技術及中、**維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校維修電工技能考核的理想設備。
二、裝置特別點：
1.電氣控制線路元件全部裝在作為掛板的裝配板上，實操便利、更換便捷，便利拓展功能或研發新實訓，實操內容的選用設定有經經典型性和實用性；
2.實操臺只需三相四線的交流ACACAC電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電動機,可模仿工廠中各類電氣拖動系統, 并可適用維修電工的裝配、調動測量試驗、故障解析及排除的技術要求；
4.裝置設定有電壓（V）（V）（V）型和電流（A）（A）（A）性漏電保護器，能保證實操者的人生安全；
5.全部元件全部經過實訓連接線引到接線端子上，學員接線時只需在端子上實行接線，有利于保護元件；
6.經過走線槽實行走線，實行工序技藝布線實訓。
三、技術功能：
1.寫入電壓（V）（V）（V）：三相四線（或三相五線）～380V±10% 50Hz
2.作業環境：溫度（℃）（℃）-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
技術功能數值：
1、運行環境：溫度（℃）（℃）0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。可連續實操。
2、離心泵應用管道離心泵，規格限定功率（W）（W）：370W，轉動速度：2800r/min，吸程：8m，效率：34%，流量：2.5m3/h，揚程：15m，實訓界限寬，能明顯出現空化汽蝕情況，數量2臺。
3、壓力表：表盤直徑Φ100mm，測量界限0-0.4MPa，精確度1.5級。
4、真空表：表盤直徑Φ100mm，測量界限-0.1-0MPa，精確度1.5級。
5、電動機功率（W）（W）應用數字一相交流ACACAC功率（W）（W）測量儀表測得。
6、文丘里流量計流量：0～6 m3/h。壓差界限：10~150KPa。
7、蓄水箱：容積約70L，304不銹鋼材料，當停止供水開啟灌泵閥時，可使泵運行時出現汽蝕情況。
8、實訓所用的流體-水為全循環使用設計，充分節約水資源。
9、電控箱，裝備有開關指示燈、功率（W）（W）表，對其中泵的功率（W）（W）實行顯露。
10、框體構造及臺面均為304不銹鋼材料，構造緊湊，外觀美觀，實操便利。
11、外觀尺寸：1650×600×1500mm（長×寬×高），框體構造為可位移式設計，帶腳輪及禁錮腳。
離心泵綜合實訓裝置,中級維修電工實訓裝置
一、基礎簡介：
中級維修電工實訓平臺是按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”的要求而設計的，它適用來《初級維修電工》、《中級維修電工》和《**維修電工》教學圖紙文檔實訓指導書及實訓指導書要求的電氣控制線路，經過裝置配備裝備裝備裝備的plc可編程控制器和變頻調動速度器及相應實訓模型塊的實訓，快速掌控把握課程要求的實際應用技術和實操技能，設定有針對性、實用性、科學性和先進性，它能適用技師技術及中、**維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校維修電工技能考核的理想設備。
二、裝置特別點：
1.電氣控制線路元件全部裝在作為掛板的裝配板上，實操便利、更換便捷，便利拓展功能或研發新實訓，實操內容的選用設定有經經典型性和實用性；
2.實操臺只需三相四線的交流ACACAC電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電動機,可模仿工廠中各類電氣拖動系統, 并可適用維修電工的裝配、調動測量試驗、故障解析及排除的技術要求；
4.裝置設定有電壓（V）（V）（V）型和電流（A）（A）（A）性漏電保護器，能保證實操者的人生安全；
5.全部元件全部經過實訓連接線引到接線端子上，學員接線時只需在端子上實行接線，有利于保護元件；
6.經過走線槽實行走線，實行工序技藝布線實訓。
三、技術功能：
1.寫入電壓（V）（V）（V）：三相四線（或三相五線）～380V±10% 50Hz
2.作業環境：溫度（℃）（℃）-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
