雙變坡水槽實訓裝置,通用電工、電子、電拖實訓臺

技術功能數值：
1、運行環境：溫度（℃）（℃）0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。可連續實操。

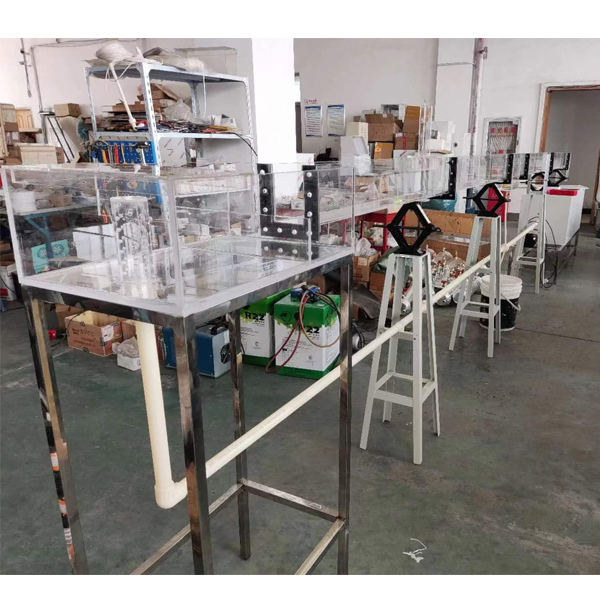

2、實訓槽道：全長11m有機玻璃雙變坡水槽，前后段有兩個可按照需要調動不一樣坡度的活動軸裝置。
3、應用管道離心水泵，功率（W）（W）：750W，揚程：65m，流量：6m3/h。
4、實訓流量：設計流量Qd=2000~3000ml/s，,**過流量Qmax=5000ml/s。
5、標準水位測針0-300mm,管式流量計0-10m3/h。
6、整體應用有機玻璃精制，水面彎彎彎曲線清晰可見，并附有標尺和水準器顯露坡度。
7、前后段裝備有升降機手動調動坡度，使用靈活便利。
8、循環水箱容積200L，PVC板材制作。
9、活動模型有：三角堰、寬頂堰、實用剖面堰，活動閘板可在不一樣坡度時調動演示十二種不一樣的水面流線。
10、實訓所用的流體-水為全循環使用設計，充分節約水資源。
11、框體構造及臺面均為304不銹鋼材料，構造緊湊，外觀美觀，實操便利。
12、外觀尺寸：5300*500*1700mm（長×寬×高）。




雙變坡水槽實訓裝置,通用電工、電子、電拖實訓臺

通用電工、電子、電拖實訓室成套設備開設《電工實訓》、《電子實訓》、《電力拖動實訓》等課程實訓。

電工、電子、電拖實訓臺學員可以明顯直觀地理解線路構造與實訓原理。

電工、電子、電拖實訓室裝置教學目的是：使學員在電子線路基礎實訓的基礎知識、基礎方法和基礎技能方面受到較系統的教育與實訓，深入與鞏固對電子線路的基礎概念和規律的認知，培養學員設定有初步的實訓能力，良好的實訓習慣以及嚴謹的科學態度與作風，為后續實訓課程以及從事電子線路基礎方面的科研作業打好基礎。

一、設備的特別點：

通用電工電子技術及電拖實訓臺實訓臺設定有較完善的安全保障功能，較齊全的功能（詳見實訓臺構造簡介）。實訓桌中央配備裝備裝備有通用九孔**插件板，九孔**插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔**插件板內部內嵌126組銅質九孔一體成型嵌件。實訓中的弱電模型塊必須以單獨封裝的透明元件盒為單一模型塊，元件盒統一全部能協作九孔**插件板像搭積木一樣的形式自由搭建集合電子線路，元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電子線路圖防刮耐磨損損損，符文號美觀清晰。元件盒盒體與盒蓋應用較科學的壓卡式構造，維修拆卸裝配便利。元件存放在實訓桌下邊儲物儲物儲物儲物柜內，大大提升了管理水平，規劃化程度，大大減輕了教師實訓準備作業。

二、電工電子技術及電力拖動實訓裝置構造

通用電工電子技術及電拖實訓臺由電源控制箱式模型塊式模型塊式模型塊、實訓桌（裝備有九孔**插件板）、電氣控制實訓箱式掛式模型塊件，實訓箱式掛式模型塊件支撐架、位移矮儲物儲物儲物柜、示波器架、透明創新實訓模型塊、學員凳等包括。實訓裝置支撐架與實訓桌可集合、可拆卸裝配。支撐架與桌腳一體，鋁制構造；電氣控制實訓箱式掛式模型塊件及各實訓模型塊可按照實訓需求自由集合實訓。
