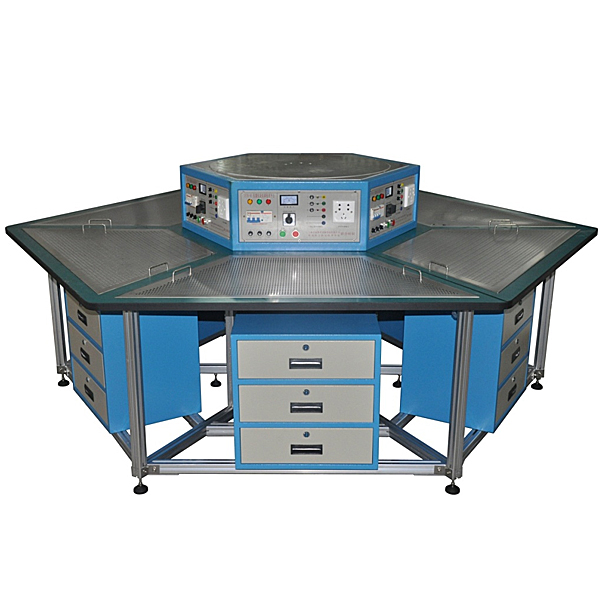

六工位電工技能實驗裝置

六工位電工技能實驗裝置,氣、液、固流化床實訓臺1、工作電源:三相五線制AC380V土5% 50Hz2、安全保護:漏電保護(動作電流30mA)過流保護,熔斷器保護;3、額定功率:2KW;

六工位電工技能實訓裝置,氣、液、固流化床實訓臺

一、技術功能:

1、作業電源:三相五線制AC380V土5%  50Hz
2、安全保護:漏電保護(動作電流(A)(A)(A)≤30mA)過流保護,熔斷器保護;
3、規格限定功率(W)(W):≤2KW;
4、環境溫度(℃)(℃):-10℃~40℃;
5、相對濕度:≤85%;

二、配備裝備裝備技術功能數值:
1、桌身部分:應用優質鐵板做骨架,經過機械加工成型,外表面噴涂彩色環氧聚塑,整機既堅固耐用,又美觀大方。桌子的下部應用帶剎車的萬能轉向輪,便利調動設備的擺放位置。
2、桌面部分:應用25mm厚高密度纖維板外貼進口防火燒燒板,PVC截面封邊。桌面設定有耐磨損損損、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特別點。
3、實訓屏部分:整體應用鋼架式構造。優質鋼材做骨架,經過機械加工成型,外表面噴涂彩色環氧聚塑。按照不一樣的培訓及鑒定項目,含有概括配備裝備裝備裝備了各類電源。實操實操實操操作面板文字符文號標識清晰而而且經久耐用。
整個控制屏由六工位包括,每個工位均設定有啟動、停止按鈕控制電源的輸出,并設定有急停按鈕,電源輸出有短路保護。同時設定有450V指針式交流ACACAC電壓(V)(V)(V)表一只,經過波段開關變換指示電源寫入的三相線電壓(V)(V)(V)。
4、多功能網板部分:多功能網孔板應用網版式設計,主體應用1.5mm厚的拉絲不銹鐵板加工成型,應用5X10mm孔加工,協作固定膠粒卡子,整體設計規范、合理,使各類元件在任何角度、任何方位全部能輕松裝配、調動。
5、虛擬擬真系統

1.維修電工電子電動機與職業資格培訓考評擬真系統

本系統為apk的格式,可在PC端使用,也可在位移端使用,本系統即可手動設定故障也能自動設定故障,本系統經過電子線路圖中綠色的框選用手動設定故障點(最多可以設定39個故障點),也可以經過系統自動實行隨機1個故障點設定,隨機兩個故障點設定,隨機三個故障點設定,隨機四個故障點設定,隨機五個故障點設定,本系統內有工量具箱,元件庫,放大鏡,電子線路圖等功能,可經過工量具箱可選用萬用表實行檢驗測量試驗,經過元件庫選用合適的元件,經過放大鏡可以清楚的理解各個元件及電子線路。本系統經過電動機星三角啟動控制電子線路故障的設定,并經過種種排查,讓學員理解電動機星三角啟動控制電子線路的作業原理及電子線路構造。


六工位電工技能實訓裝置,氣、液、固流化床實訓臺


六工位電工技能實訓裝置,氣、液、固流化床實訓臺

一、實訓目的和原理:
三相生物流化床是氣、液、固三相直接在流化床體內實行生化反應,不另設充氧設備和脫膜設備。載體表面的生物膜依靠氣體的攪動作用,使顆粒之間激烈摩擦而脫落。充氧方法有減壓釋放空氣充氧和射流曝氣充氧等形式。由于有時可能有少量載體被帶出床體,因此在流程中通常有載體(含污泥)回流。
二、主要技術功能數值參考規格及功能數值:
1、處置整理水量:10~20L/h
2、床內污水停留時間:4~8h
3、沉淀池污水停留時間:1.85~3.7h
4、三相生物流化床 DN200 H1500 H總=1770(內有導流管)
5、A載體可選用輕質陶粒Ø1.3mm
6、B載體可選用空心塑料(聚乙烯、聚丙烯)圓小球
7、裝置外觀尺寸:1200mm×400mm×2100mm
8、作業電源:AC220V±10%、50Hz,一相三線制,功率(W)(W)500W,安全保護:設定有接地保護、漏電保護、過流保護、
三、主要配備裝備裝備:
1、原水箱1只:白色PP板材料、厚度10mm,400×400×500mm、底層基板上裝配備裝備裝備有放空閥,便利將水排凈;
2、清水箱1只:白色PP板材料、厚度10mm,200×400×500mm,底層基板上裝配備裝備裝備有放空閥,便利將水排凈;
3、配原水箱攪拌電動機1臺、304不銹鋼攪拌槳1套;(功率(W)(W)25W、轉動速度120rpm)、(含調動速度器1只)
4、生物流化床1套、透明有機玻璃材料、壁厚7mm,Ø200×1500mm、含空心塑料圓小球1套、
