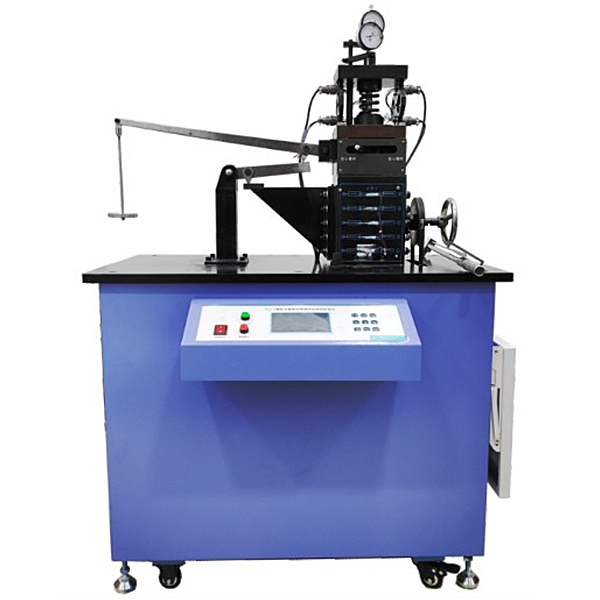

螺栓與螺栓組聯接綜合實訓裝置,儲物儲物儲物柜式電動機變頻啟動實訓裝置

實訓內容內容：
完成單個緊聯接螺栓的4種不一樣剛度的聯接件和被聯接件靜、動態受力與變形實訓：
1.剛性墊片、無錐塞聯接的靜、動態實訓。
2.剛性墊片、有錐塞聯接的靜、動態實訓。
3.彈性墊片、無錐塞聯接的靜、動態實訓。
4.彈性墊片、有錐塞聯接的靜、動態實訓。
5.并測測測繪制作作作螺栓和被聯接件受力與變形的靜、動態彎彎彎曲線。
完成螺栓組聯接特性（測量各螺栓的受力和變形）實訓，測測測繪制作作作螺栓組的荷載量分布的靜態彎彎彎曲線。
理解單個螺栓在擰緊過程中各部分的受力情況
理解單個螺栓受靜態軸向荷載量時的變形規律。
查看單個螺栓動應力幅值的改變，以檢驗提升螺栓聯接強度的各項措施。
電阻應變片感知度系數測量實訓。

主要配備裝備裝備及技術功能數值：
1.螺栓組被測螺栓10根，中段直徑6.5mm，兩端螺紋M10，螺栓材料40Cr；
2.單螺栓被測螺栓1根，螺紋M=16，材料40Cr；
3.電阻應變片電阻值R=120Ω；
4.感知度系數K=2.20；
5.靜動態電阻應變儀1臺，測量通道：14路；
6.砝碼5塊，(1 kｇ 2塊，0.5 kｇ 2塊)；
7.專用系統光盤1張；
8.外觀尺寸：900×500×1265mm；




螺栓與螺栓組聯接綜合實訓裝置,儲物儲物儲物柜式電動機變頻啟動實訓裝置

變頻器廣泛用來交流ACACAC電動機的起動與調動速度系統，設定有起動電流（A）（A）（A）小、調動速度平滑，調動速度比大，運行平穩，節能等優點，在國民經濟中發揮著極其重要的作用，被廣泛用來冶金工業、各類風機、水泵、起重機械、生產機械等眾多領域。“三相異步電動機變頻起動與調動速度實訓儲物儲物儲物柜”是為適用社會各行業對電動機起動與調動速度設備的裝配、調動測量試驗、維修方面的電工、電氣技術人員的需求，集合各職業院校電氣類相關專業開設的《電工技術》、《電動機拖動及控制》、《變頻調動速度技術》、《電氣控制技術》等課程的技能實訓而研制的，是各職教中心、培訓機構、職業鑒定站（所）等相關單位的培訓和考核設備，也是各職業院校電氣類相關專業的實訓設備。

二、特別點

1.應用標準配電儲物儲物儲物柜為主體儲物儲物儲物柜，控制儲物儲物儲物柜空間運用合理、占地面積小，外觀美觀。

2.控制儲物儲物儲物柜的器件選型、裝配、接線等嚴格按照“電氣設備安全設計導則”、“低壓系統內設備的絕緣協作”、“電工成套裝置中的實訓連接線顏色”、“電動機線端標識與旋轉方向”等國家相關標準的規定實行設計。所用器件均應用國內外知名品牌，設備重量（kg）（kg）有保證。

3.應用工業變頻器，以及YPF系列變頻調動速度三相異步電動機為控制對象，貼近工業現場。

4.提供各種保護功能，實訓安全可靠。

三、技術功能

1.寫入電壓（V）（V）（V）：三相四線（或三相五線）～380V±10%50Hz

2.作業環境：溫度（℃）（℃）-5℃～+40℃相對濕度＜85%（25℃）海拔＜2000m

3.裝置容量（KV）（KV）（KV）：＜4kVA

四、系統配備裝備裝備裝備

本實訓儲物儲物儲物柜主要應用儲物儲物儲物柜體、電氣室、通用變頻器、信號源、變頻調動速度三相異步電動機等包括。

1.儲物儲物儲物柜體

儲物儲物儲物柜體為雙層亞光密紋噴塑構造，雙面儲物儲物儲物柜門設計，冷軋鐵板，結實牢固、美觀大方。內部留有一次進出線端子排、出線孔以及接地標識。控制儲物儲物儲物柜還設定有四個萬能轉向輪和四個固定調動機構。

2.電氣室

正面儲物儲物儲物柜門設定有交流ACACAC電壓（V）（V）（V）表、交流ACACAC電流（A）（A）（A）表、電壓（V）（V）（V）指示變換開關，經過電壓（V）（V）（V）指示變換開關可分別指示電網的UUV、UVW、UWU線電壓（V）（V）（V）值，交流ACACAC電流（A）（A）（A）表用來監視負載電流（A）（A）（A）的大小。還裝備有運行狀態指示燈、按鈕開關、急停按鈕、頻率調動電位器等。電氣室內部主要應用斷路器、熔斷器、交流ACACAC接觸器（施耐德）、熱繼電器、寫入電抗器、輸出電抗器、濾波器、限限限制動作作作單元、電流（A）（A）（A）互感器、散熱風扇、二次外接端子排等器件包括。

3.通用變頻器

提供日本三菱通用型F700系列變頻器（設定有高效節能功能）。
