工業智能型液壓傳動綜合實訓裝置,智能供配電實訓裝置

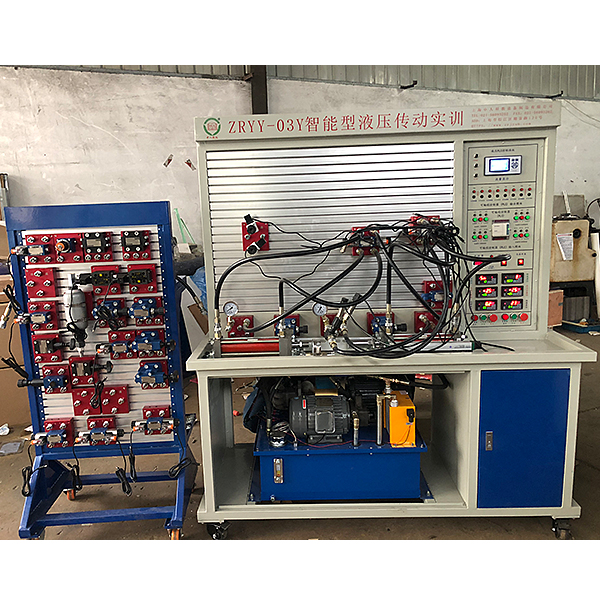

ZRYY-03Y型智能型液壓綜合實訓臺裝置設定有研發測量試驗解析系統，智能化數值收集液壓實訓臺 智能型液壓綜合實訓裝置經過對流量、壓力、功率（W）（W）、轉動速度、位移、時間、溫度（℃）（℃）、計算機數值數值數值人機畫面-- 計算機數值數值數值智能數值收集、解析、處置整理、--自動生產報表、彎彎彎曲線等一系列智能化動作后,完成各類常規的液壓線路、馬達、各類閥泵的動靜態測量試驗等實訓。經過智能化數值收集液壓實訓臺 智能型液壓綜合實訓裝置實訓，對液壓系統的功能測量試驗、智能控制、遠程控制及液壓系統和計算機數值數值數值的通訊技術得以掌控把握和提升。
一、技術功能數值：
1）寫入電源電壓（V）（V）（V）：三線五線AC380V±10% 50HZ；
2）模型塊和元件直線DC電壓（V）（V）（V）：DC24V，4.5A，帶自動短路保護功能；
3）控制電壓（V）（V）（V）：安全控制電壓（V）（V）（V）——DC24V；
4）使用環境：溫度（℃）（℃）-10℃~+40℃相對濕度＜85%（25℃）海拔＜4000m（防塵防潮）；
5）設備尺寸：長×寬×高=2450mm*700mm*1850mm；
6）總功率（W）（W）：<=5KW；
7）規格限定壓力：<=7Mpa；
8）凈重：約為295kg；
9）液壓泵組部位件：（雙泵組）
系統規格限定作業壓力：6Mpa。（最大可至7Mpa）
（1）電動機—泵裝置（2臺）
A、定量葉片泵：公稱排6.3ML/r，容積效率 80%；
定量葉片泵驅動電動機：三相交流ACACAC電壓（V）（V）（V），功率（W）（W）1.5 KW，轉動速度1450r/min；
配先導式溢流閥。
B、變量葉片泵：低壓變量葉片泵，公稱排量6.67ML/r，壓力調動界限 4～7Mpa；
變量葉片泵電動機：三相交流ACACAC電壓（V）（V）（V），功率（W）（W）1.5KW，轉動速度 1450r/min；




工業智能型液壓傳動綜合實訓裝置,智能供配電實訓裝置

1.高壓配電裝置

(1)外殼尺寸(寬X深X高)小于等于900mm X 1450mm X 2300mm。

(2)▲規格限定電壓（V）（V）（V）≥12kV;規格限定頻率50Hz;規格限定電流（A）（A）（A）≥630A;規格限定短路開斷電流（A）（A）（A）≥20kA;控制電壓（V）（V）（V）220V。

(3)▲整套供配電設備可完成倒閘實操、高壓配電裝置檢修、高壓配電裝置二次線路故障排查、繼電保護測量試驗、低壓配電裝置電子線路設計及裝調、低壓配電裝置檢修及故障排查、電能計量、智能電力監控系統編程調動測量試驗、常用照明及動力控制電子線路設計裝配等實訓內容。

2.低壓配電裝置

(1) 外殼尺寸(寬X深X高)小于等于900mm X 900mm X 2300mm。

(2) 斷路器帶電流（A）（A）（A）、電壓（V）（V）（V）監測，有過流保護、欠電壓（V）（V）（V）保護、過電壓（V）（V）（V）保護等。

(3)整套供配電設備可完成倒閘實操.高壓配電裝置檢修、高壓配電裝置二次線路故障排查、繼電保護測量試驗、低壓配電裝置電子線路設計及裝調、低壓配電裝置檢修及故障排查、電能計量、智能電力監控系統編程調動測量試驗、常用照明及動力控制電子線路設計裝配等實訓內容。

3.智能電力監控裝置

(1)外殼尺寸(寬X深X高)小于等于900mm X 900mmX 2300mm。

(2) 含有概括顯露器、監控主機等。

(3)整套供配電設備可實現倒閘實操、

高壓配電裝置檢修、高壓配電裝置二次線路故障排查、繼電保護測量試驗、低壓配電裝置電子線路設計及裝調、低壓配電裝置檢修及故障排查、電能計量、智能電力監控系統編程調動測量試驗、常用照明及動力控制電子線路設計裝配等實訓內容。.

4.電力監控系統

協作電力監控裝置使用

5.專用工量具

6.作業臺
