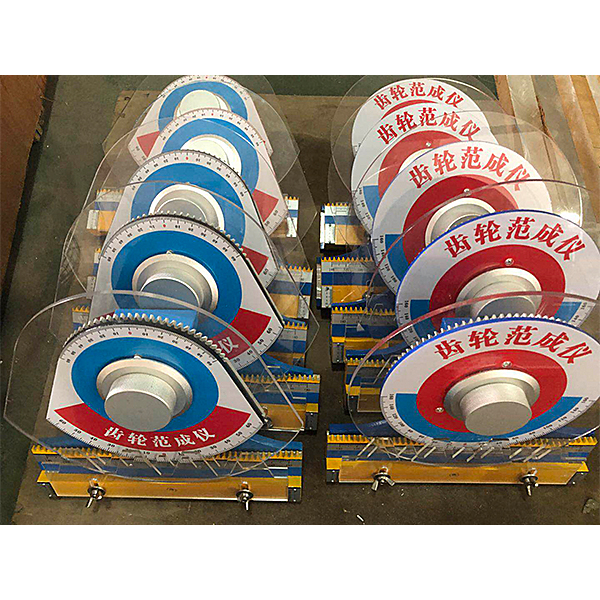

鋁制齒輪范成儀用來機械原理（機械設計基礎）課程開設的"漸開線齒輪范成實訓"，理解漸開線齒輪輪廓形成過程和范成法加工原理，掌控把握漸開線產生根切和避免根切的方法，演示刀具變位對位齒形改變及對齒輪各功能數值的影響。

二、主要功能數值

1、配模數m=8 m=20齒條插齒刀各一把 2、外型尺寸：330x310x110同一模數m=2兩扇形齒輪（Z1=135,Z2=80）
說明：同一齒輪的加工工量具可加工不一樣齒數的齒輪。范成儀在人機的基礎上實行精心設計大方美觀。制作材料除加工插齒刀具外全部應用鋁制制作。

漸開線齒輪范成實訓臺,晶閘管直線DC調動速度技能實訓裝置

一、基礎簡介

該裝置應用通用的小容量（KV）（KV）（KV）晶閘管直線DC調動速度電子線路，主電子線路為一相橋式半控構造，系統應用電壓（V）（V）（V）負反饋和電流（A）（A）（A）正反饋控制，并設定有電流（A）（A）（A）截止負反饋環節和串聯微分校正互聯網。該裝置符合國家最新《職業標準》和中華人民共和國勞動與社會保障部最新頒發的“實訓設備行業標準”，適合于各類中等職業技術學校。勞動培訓及技能鑒定單位的教學培訓和維修電工的中/高級實操考核和技能鑒定使用。

該裝置留有拓展連連接口、漏電保護及專門的故障設定箱，可自備機組含有概括單閉環有靜差直線DC調動速度控制系統，可按照教學、考核的要求隨機設定故障點。

二、技術功能

1、寫入電源：一相(220V+_10％50Hz)

2、交流ACACAC電源：一相AC220V50Hz

3、整流輸出電壓（V）（V）（V）：DC180V

4、最大輸出電流（A）（A）（A）：DC2A

5、勵磁電壓（V）（V）（V）：DC180V

6、調動速度界限：D=10

7、靜差率S小于或等于10%

8、作業環境溫度（℃）（℃）界限-10℃至+40℃相對濕度小于85%（25℃）海拔小于4000米

9、裝置容量（KV）（KV）（KV）小于1.5KVA

三、裝置的基礎配備裝備裝備

1．DMO1電源控制屏

（1）交流ACACAC電源：一相～220V電源(設定有輸出短路保護)。

（2）直線DC電源：220V/0．5A直線DC勵磁電源，為直線DC發電動機提供勵磁電源。

（3）設定有隔離變壓器一只，為人身安全提供了保障，同時也為示波器查看波動線提供了便利。

（3）測量式儀表

1)交流ACACAC電壓（V）（V）（V）表一只：指示寫入相電壓（V）（V）（V），精確度1.0級

2)直線DC電壓（V）（V）（V）表一只：鏡面精密指針式直線DC電壓（V）（V）（V）表(±300V，精確度1.0級

3)直線DC電流（A）（A）（A）表一只：帶鏡面精密指針式直線DC電流（A）（A）（A）表(±2A，精確度1.0級)

（4）故障設定箱：可設定不低于10個故障點。

（5）人身安全保護體系：電壓（V）（V）（V）型漏電保護器，電流（A）（A）（A）型漏電保護裝置，實訓連接線及插頭座，控制屏兩側設定有一相三極220V的電源插頭座。
