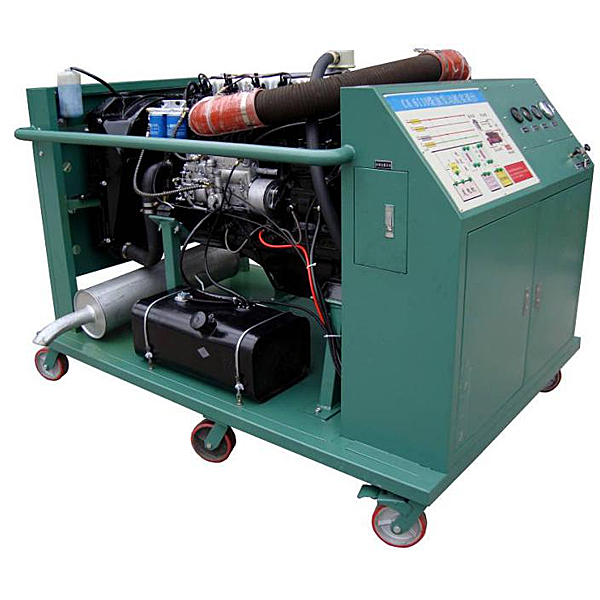

WD615柴油發動機運行實訓臺,電動汽車動力電池系統實訓臺

一、設備簡介
該設備應用翻新WD615柴油發動機為基礎，可運行發動機，實行起動、加快速度、減慢速度等工況的實踐實操，真實展示普通柴油發動機的包括構造和作業過程。
二、功能特別點
1.真實可運行的普通柴油發動機，充分展示普通柴油發動機的包括構造和作業過程。
2.實訓臺實操實操操作面板應用4mm厚耐腐蝕、耐創擊、耐污染、防火燒燒、防潮的高級鋁塑板，表面經特殊工序技藝噴涂底漆處置整理；實操實操操作面板打印有永不褪色的彩色電子線路圖；學員可直觀對照電子線路圖和柴油發動機實物，認知和解析控制系統的作業原理。
3.實訓臺實操實操操作面板上裝配備裝備裝備有汽車儀表，可就地就地就地實時顯露發動機轉動速度、水溫、機油壓力燈、充電指示燈等功能數值改變。
4.實訓臺實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子、可直接在實操實操操作面板上檢驗測量試驗各繼電器、電磁閥、傳感器等管腳的電信號，如電阻、電壓（V）（V）（V）、電流（A）（A）（A）、信號等。
5.實訓臺配備裝備裝備裝備有油門控制裝置，可便利對發動機加快速度減慢速度。
6.實訓臺配備裝備裝備裝備有電源總開關、水箱防護罩、飛輪防護罩等裝配保護裝置。
7.實訓臺底座應用鋼構造焊接，表面應用噴烤漆工序技藝處置整理，帶自鎖腳輪裝置，位移靈活，安全可靠、堅固耐用。
8.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
渦輪蝸桿圓錐齒輪減慢速度器：進入系統后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減慢速度器：進入系統后應用視頻的形式播放內容，視頻內容應含有：零件名稱（掃描二維碼可看零部位件名稱）、拆卸裝配演示（含有拆卸、裝配）、虛擬拆卸裝配（含有整體、低速軸、中速軸、高速軸、箱蓋、箱座）




WD615柴油發動機運行實訓臺,電動汽車動力電池系統實訓臺

一.設備簡介

選用新能源車輛 磷酸鐵鋰 動力電池包，單體電池（3.2V20AH，共24串），帶CAN總線的一體機BMS電池管理系統，有被動均衡功能；真實地呈現了磷酸鐵鋰動力電池包核心零部位件之間的連接控制關系、裝配位置和運行功能數值，以及高壓系統安全注意事項，并培養學員對磷酸鐵鋰動力電池包(BMS)故障解析和處置整理能力。適用來理解與檢驗電動汽車的動力電池功能數值實行就地就地就地實時監控、故障診斷、SOC估算、短路保護、絕緣檢驗測量試驗、充放電控制、均衡等功能，并經過CAN總線的方法與帶CAN通訊的車載充電動機實行信息交互，保障電動汽車高效、可靠、安全運行的BMS教學實訓實訓。

二.功能特別點

1.真實可運行的新能源動力電池充放電總成，充分展示各主要零部位件包括構造和邏輯控制關系。

2.各主要部位件裝配在實訓臺上，電氣連接方法與實車相同，可以便利拆卸，讓學員在拆卸裝配連線過程掌控把握高壓系統零部位件拆卸裝配要點和安全保護。

3.BMS電池管理系統帶被動均衡功能，帶開關控制保護（單體斷線、短路、過壓、欠壓、過流、過溫），與車載充電動機CAN通訊，經過BMS控制車載充電動機作業，估算SOC(荷電狀態)等。

3.1設定有單體電壓（V）（V）（V）數值收集、總電壓（V）（V）（V）數值收集、電流（A）（A）（A）收集、溫度（℃）（℃）收集。

3.2設定有完備的故障等級報警功能，含有概括電壓（V）（V）（V）、電流（A）（A）（A）、溫度（℃）（℃）等故障報警。

3.3設定有SOC估算功能。

3.4設定有充放電控制功能。

3.5設定有被動均衡管理功能。

3.6系統開關無源機械觸點。

4.動力電池包顯露器（7寸觸摸屏）裝配在實操實操操作面板上，可以查看充放電過程各項功能數值，掌控把握動力電池包充放電過程控制邏輯和主要部位件功能數值改變規律。

5.實訓臺配放電模型塊，模仿車輛能量消耗過程，放電電流（A）（A）（A）大小可以選用動力電池包設定有新能源汽車機械維修開關，可以打開上蓋查看；高壓電器連接器均應用國標設備，功能可靠。

6.實訓臺配備裝備裝備裝備12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統電源。

7.動力電池包輸出線路另配機械斷開式緊急開關，適用來緊急情況下很輕松斷開主電源線路。

8.UV平實操實操操作面板噴繪彩色實操實操操作面板完整顯露動力電池包，充電，放電作業原理圖，并裝配用檢驗測量試驗端子，可就地就地就地實時檢驗測量試驗各種狀態下功能數值改變。

9.實訓臺由位移實訓臺(帶原理實操實操操作面板)包括，實訓臺水平存放，裝配主要零部位件；實訓臺下部裝配4個腳輪，位移靈活，同時腳輪帶自鎖裝置，可以固定位置。

10.配備裝備裝備裝備故障設定和考核系統，故障點不少于15個。

11.設備框體構造應用40mm×40mm和40mm×80mm兩種一體化全鋁制型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便利位移。

12.配備裝備裝備裝備線性放電負載系統，可以讀取放電過程各項功能數值。

13.配備裝備裝備裝備CAN診斷系統（含有概括軟硬件），可以讀取充放電過程各項功能數值及故障數值。

14.配套實訓指導書等教學圖紙文檔實訓指導書，完整講述作業原理，實訓內容，故障設定及解析等要點。
