汽車皮帶維修更換作業實訓臺,六工位PLC一體化技能實訓裝置

一、設備簡介

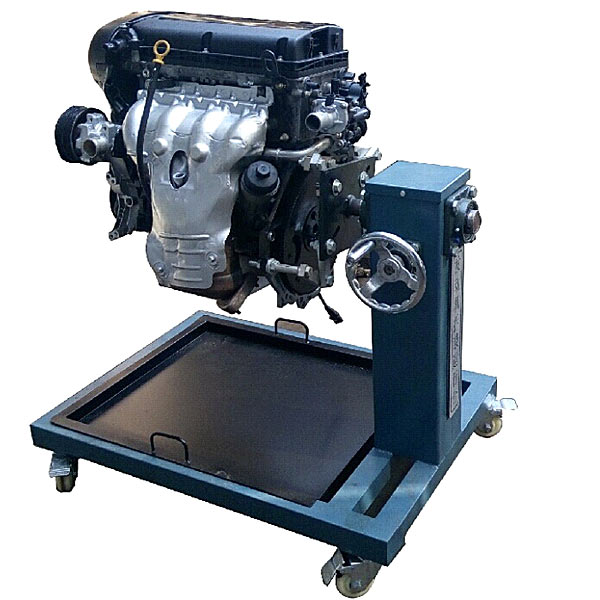

該設備應用 大眾桑塔納3000 汽車皮帶類（含有概括：發電動機皮帶、正時皮帶、壓縮機皮帶、方向助力泵皮帶及固定調動附件總成）實物為基礎，充分展示汽車皮帶類的包括構造和保養拆卸裝配過程。
適用來學校對汽車皮帶類保養與更換的實訓教學需要。

二、功能特別點
1.應用汽車皮帶類（含有概括：發電動機皮帶、正時皮帶、壓縮機皮帶、方向助力泵皮帶及固定調動附件）實物制作，充分展示汽車皮帶的裝配構造。
2.可真實完成汽車發電動機皮帶，方向助力泵皮帶，空調壓縮皮帶，發動機正時皮帶更換作業實訓。
3.拆卸裝配翻轉架應用了高強度的鋼構造焊接，表面經噴涂工序技藝處置整理，下部帶有自鎖腳輪裝置，可位移式，便利教學。
4.下部存放大面積接油盤，便利小零件或螺絲的集中存放。
5.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
渦輪蝸桿圓錐齒輪減慢速度器：進入系統后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減慢速度器：進入系統后應用視頻的形式播放內容，視頻內容應含有：零件名稱（掃描二維碼可看零部位件名稱）、拆卸裝配演示（含有拆卸、裝配）、虛擬拆卸裝配（含有整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器：點擊進入后自動跳轉到edrawings界面，模型均為三維（3D）（3D）（3D）模型，經過點擊零部位件顯露零部位件名稱，可360°全方位旋轉、放大、縮小、平移，同時可經過位移零部位件功能，將整個減慢速度器實行拆卸組裝，同時可以選用主頁按鈕回到減慢速度器最初始的狀態。圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器多加了插入橫斷面功能，可自由拖動橫斷面查看減慢速度器內部構造。
B.軸系構造的設計及虛擬拆卸裝配界面可選零件認知、拆卸裝配演示、實戰實操。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維（3D）（3D）（3D）模型與零件名稱，隨意零件均可實行360°旋轉
2、拆卸裝配演示：內置2個案例，將鼠標位移到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯露零件名稱，設定有拆卸與裝配按鈕，功能由系統自動完成軸系構造拆卸與裝配。三維（3D）（3D）（3D）場景均可實行360°全方位旋轉、放大、縮小、平移。




汽車皮帶維修更換作業實訓臺,六工位PLC一體化技能實訓裝置

一、設備基礎簡介：

該設備是依據國家人力資源與社會保障部《技工院校工學集合課程教學改革試點作業方案》設計，圍繞經經典型作業任務（即FMS）確定課程目標，選用課程內容，制定專業教學計劃，按照國家職業標準中相關內容，將機電工學集合中有關“電氣控制技術”、“可編程序設計師”經過作業任務的實訓有機集合在一起，完成將經經典型作業任務量化為多各子任務，循序漸進的貫徹以任務引領、項目驅動、模型塊化教學的新理念，遵循教學規律，運用情景化教學的先進手段，將復雜的知識點簡便化，深奧的課程課程課程理論點明晰化，貼近實際的企業作業內容與流程，將實訓車間與企業、實訓老師與企業職員、實訓內容與作業任務真正融合為一，達到工學集合教學目的。

plc技能作業島是具備多項PLC技能的實訓任務的集合體，將觸摸屏、變頻器、傳感器技術、氣動元件等多種技術實行集合運用；PLC技能作業島的桌體應用三邊弧形，適合六人三組實行團隊協作實訓；PLC技能作業島以能力培養為目標，設計有“基礎任務模型的編程調動測量試驗”、“自動化裝調子任務系統的裝配調動測量試驗”、“三相異步電動機啟動控制”、“觸摸屏畫面制作與組態”、“物料送揀任務模型的編程調動測量試驗”、“智能存儲任務模型的編程調動測量試驗”等經經典型作業任務。

每個經經典型作業任務中全部有其核心內容，在基礎任務模型上，主要針對PLC入對的基礎編程實訓；在自動化裝調子任務中，可以實行任務組裝與調動測量試驗，實訓學員的動手能力；三相異步電動機任務控制符合對電工的基礎實訓內容，也可以經過PLC控制；物料送揀任務的編程調動測量試驗深入對PLC、傳感器、變頻器等多種元件的綜合運用；智能存儲任務模型是經過對伺服電動機、步進電動機、PLC模仿量的學習掌控把握掌控把握掌控把握，掌控把握伺服、步進原理及PLC的高級應用技術；--該系統涵蓋了維修電工的初級、中級、高級及部分技師實訓內容，充分體現一體化技能的重要性，利于培養學員的開拓創新的思維模式。

二、技術功能數值：

作業電源： 三相四線  AC380V±5%  50Hz

安全保護： 漏電保護（動作電流（A）（A）（A）≤30mA），過流保護，熔斷器保護

規格限定功率（W）（W）： 2KW

環境溫度（℃）（℃）： -10℃～40℃

相對濕度： ≤85%

作業臺尺寸：2500mm（直徑）×775mm（高）；

虛擬多用表功能數值：交流ACACAC電壓（V）（V）（V）測量界限檔位分：10、50、250、1000；直線DC電壓（V）（V）（V）檔位分：0.25、1、2.5、10、50、250、1000；歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K；電流（A）（A）（A）表檔位：50μa、0.5、5、50、500；BATT：1.2-3.6V，RL=12Ω；BUZZ：R×3；紅外發射檢驗測量試驗功能：垂直角度±15°距離1-30cm；三極管測量孔
