二、檢驗測量試驗與變換(傳感器)技術實訓儀技術功能數值參考規格：

（一）顯露儀表要求：

1、實訓箱提供四組直線DC穩壓電源：±5V、±15V；1.2~12V可調，設定有短路保護功能。

2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流（A）（A）（A）0.5A。

3、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動構造，增益為1-150 倍的直線DC放大器。

4、數字式電壓（V）（V）（V）表：三位半顯露，測量界限±2V、±20V，寫入阻抗100KΩ，精確度1%。

5、數字式頻率/轉動速度表：由四只數碼管，2只發光管包括，寫入阻抗100KΩ，精確度1%。頻率測量界限1-9999 Hz，轉動速度測量界限1-9999Pem。

（二）三源部分：

1、加熱源：6V、12V交流ACACAC電源加熱，溫度（℃）（℃）控制界限0~100℃。

2、轉動源：0-12V直線DC電源驅動，轉動速度可調界限0~2400轉/分轉。

3、振動源：振動頻率1-30Hz，共振頻率12Hz左右。

（三）數值收集卡及處置整理系統：

數值收集作業12位AD變換、RS232連連接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選用，即可單次采樣亦能連續采樣。提供的處置整理系統有良好的計算機數值數值數值界面，可以實行實訓內容選用與編輯、數值收集、特性彎彎彎曲線的解析、對比、文件存取、打印等。

（四）主要技術功能數值：

1、 寫入電源：AC220V±5% 50±1Hz

2、 規格限定電流（A）（A）（A）：≤5A

3、 直線DC電源：±5V ±15V

4、 穩壓系數：±1%

5、 電壓（V）（V）（V）紋波：≤10mV

6、 非線性誤差：≤5%

7、 測量精確度：≤1%

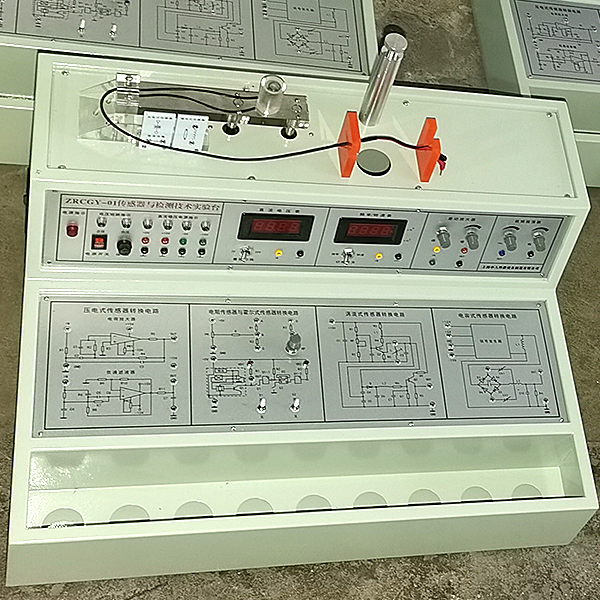

檢驗測量試驗與變換(傳感器)技術實訓裝置,工業傳感器應用技術實訓裝置

一、功能基礎簡介

裝置將工業傳感器、工業模型有機集合，適用來各職業院校開設《傳感器原理》、《非電量檢驗測量試驗技術》、《工業自動化儀表與控制》等課程的實訓教學。裝置還多加了物聯網傳感器 、視覺傳感器等，完全應用模型化設計，使學員能夠更全面掌控把握各種工業傳感器的應用；緊密集合傳感器與檢驗測量試驗技術的最新技術。

二、裝置配備裝備裝備

(一)電源及儀表箱式掛式模型塊件

1.交流ACACAC電源AC220V，帶漏電保護器

2.直線DC穩壓電源：+24V/1A、±12V/1A、±5V

3.數字直線DC電壓（V）（V）（V）表：測量界限0～20V，分200mV、2V、20V三檔，精確度0.5級

4.頻率/轉動速度表：頻率測量界限1～9999Hz，轉動速度測量界限1～9999rpm

(二)信號處置整理及連連接口箱式掛式模型塊件

1.傳感器信號變換電子線路

2.電磁閥/電動機驅動電子線路

(三)變送器箱式掛式模型塊件

1.電荷放大器

測量界限：102pc、103pc兩檔可調，最大輸出電壓（V）（V）（V）：10V/5mA，與壓電加快速度度傳感器配套使用。

2.軸向位移變送器

測量界限：-4～6mm，電流（A）（A）（A）輸出：4～20mA，準確度：±0.5%（25℃）。

3.壓力儀表

應用24位A/D變換器，雙5位高亮度紅色LED顯露，測量精確度：±0.2%F.S±1個字，帶RS232通信，與S型拉壓力傳感器配套使用

(四)材料分揀模型

1.直線DC減慢速度電動機，轉動速度：20rpm/分，電源DC24V
