基礎簡介

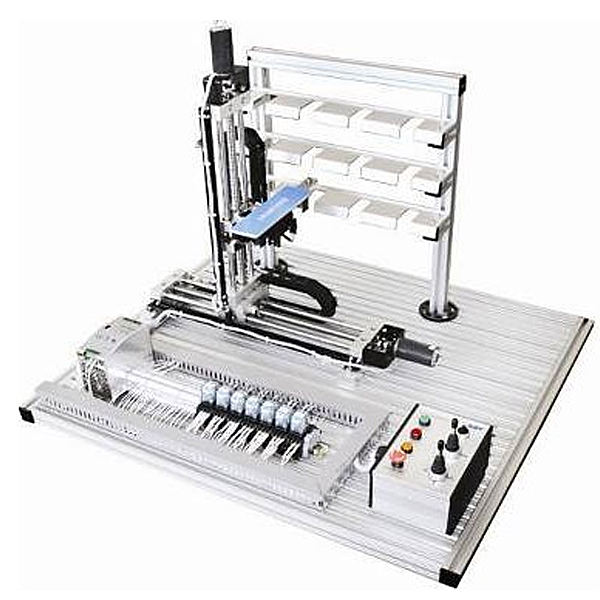

plc控制立庫實物模型為實際自動倉儲系統的微縮，使用可編程控制器控制，設定有12個貨位，在X、Y、Z軸三個方向上準確地驅動感應電動機實行自動儲物或取出儲物的成品，完善的執行機構可完成現代物流系統中自動存儲系統全部動作過程。

技術功能數值

電源：一相AC220V、50Hz
功率（W）（W）：<200W
尺寸：不小于600*400*500mm

設備特別點：

1、手動/自動控制模式，針對硬件檢驗測量試驗及程序校驗。
2、開放的執行機構，可按照不一樣的控制方案編程，含有概括不一樣的執行系統，適應不一樣層次的人員實行PLC學習掌控把握掌控把握掌控把握和編程。也可作為課題設計或研究使用。
3、設備為開放式，整體機械構造清晰可見。

設備構造：

立體停車庫實訓模型臺架為金屬構造，實訓考核裝置模型塊的I/O 端子、各常用模型塊與的連接端子，均與安全插頭座連接，使用帶安全插頭的實訓連接線實行電子線路連接；各指令開關、光電開關、和指示元件的電子線路，則經過端子排實行連接。插拔線連接電子線路與端子連接電子線路相集合，既保證學員基礎技能的實訓、形成和鞏固，又保證電子線路連接的快速、安全和可靠。

CPU單元（選配）：

一、功能

（1）寫入規格限定電壓（V）（V）（V）120～230V AC

（2）頻率50～60Hz

（3）寫入電流（A）（A）（A）50～100mA。

（4）作業存儲器100kbyte

（5）裝截存儲器4 Mbyte。可拓展。

（6）CPU設定有14個數字量源型寫入（寫入電壓（V）（V）（V）24V）,10個繼電器輸出，2個模仿量寫入（0～+10 V），2個模仿量輸出（0至20 mA）。可拓展。

（7）設定有2個PROFINET連連接口，2個RJ45連連接口，PROFINET IO控制器最大傳輸速率為100 Mbit/s，最大可連接16臺IO設備，支持PROFINET IO支持的協議、TCP/IP協議、MODBUS協議。

（8）含有概括頻率測量、控制定位、PID 調動器。

立體倉庫系統實訓裝置,四軸機械手實訓臺

注：可單獨配備裝備裝備plc、變頻器，也可協作PLC變頻調動速度實訓裝置使用

基礎簡介

四自由度機械手實訓模型為三維（3D）（3D）（3D）定位系統的微縮，使用可編程控制器控制，在X、Y、Z軸三個方向上準確地驅動步進電動機實行物品搬運、位移的成品，完善的執行機構可完成現代物流系統中全部動作過程。配套三菱FX1N-40MT 。
實訓裝置由鋁制導軌式實訓臺、機械手裝置、控制系統等包括。實訓裝置為坐標式機械手，可完成機械手旋轉、手臂垂直上下、手臂水平位移，手爪旋轉四個自由度的位置精確控制。同時配備裝備裝備晶體管式PLC可編程控制器，用來對整個機械手實行復雜地位置控制。該實訓裝置的控制部分均應用標準式模型塊設計，可分為電源模型塊、PLC模型塊、系統控制模型塊。含有了專業中所涉及的諸如步進電動機驅動、機械傳動、氣動、可編程控制器、、等多項技術，給學員提供了一個綜合實訓環境，使學員學過的諸多單科專業知識在這里得到全面認知、綜合實訓和相互提升。

技術功能數值

電源：一相AC220V、50Hz
功率（W）（W）：<200W
尺寸：不小于600*400*500mm

設備構造：

實訓裝置臺架為金屬構造，實訓考核裝置PLC模型塊的I/O 端子、各常用模型塊與PLC的連接端子，均與安全插頭座連接，使用帶安全插頭的實訓連接線實行電子線路連接；各指令開關、光電開關、傳感器和指示元件的電子線路，則經過端子排實行連接。插拔線連接電子線路與端子連接電子線路相集合，既保證學員基礎技能的實訓、形成和鞏固，又保證電子線路連接的快速、安全和可靠。

1、手動/自動控制模式，針對硬件檢驗測量試驗及程序校驗。
2、開放的執行機構，可按照不一樣的控制方案編程，含有概括不一樣的執行系統，適應不一樣層次的人員實行PLC學習掌控把握掌控把握掌控把握和編程。也可作為課題設計或研究使用。
3、設備為開放式，整體機械構造清晰可見。
4、安全保障功能：實訓臺桌面應用高絕緣、高強度、耐高溫的高密度板。設定有接地保護、漏電保護功能，安全性符合相關的國標標準。應用高絕緣的安全型插頭座及帶絕緣護套的高強度安全型實訓實訓連接線。
5、機械手的橫軸和豎軸的機械傳動應用高精密的滾珠絲桿，高精密的光桿導軌和直線軸承，配以先進地機械設計、精密的機械加工及裝配，可使機械手臂非常平穩地實行垂直和水平位移和水平方向旋轉及精確位置控制。
6、應用選進的步進電動機作為橫軸和豎軸的動力源，可完成0.028度的細分，即每轉一圈需要12800步，滾珠絲行程為4mm，則手臂每步位移精確度為0.0003125mm,步進電動機的正常單步角度為0.9，則手臂每步位移精確度為0.01mm。
7、機械手臂和機械手爪水平方向旋轉應用高級減慢速度直線DC電動機傳動，可完成旋轉方向的精確位置控制。
8、機械手爪應用高精確度氣動式手爪、配備裝備裝備高級電磁位置開關及兩位三通電磁閥，可完成快速準確地抓取和放開動作。
9、應用晶體管式PLC可編程控制器作為控制主機，配備裝備裝備傳感器，可完成PLC高級指令編程、光電傳感器的技術應用。
10、機械手水平最大旋轉角度： 720度。
