一、設備用途及特別點：

電氣裝配與維修實訓考核裝置是按照工廠電氣裝配和室內電氣裝配等維修電工和電氣裝配工實訓鑒定要求研發的一種通用實訓平臺。適合于各類職業院校和技工學校維修電工、電氣裝配工、水電工等有電氣實訓要求的相關專業的作為一起合作共用實訓平臺使用。

該裝置應用鋼制網孔板和鋁制框體構造組接而成，裝配備裝備裝備有自鎖式腳輪，便利位移和使用。裝置設計高度以人站在一級人字梯即可便利實操的高度，既安全又能讓使用者感受到施工現場環境。橫向、叢向寬度合適，可以模仿現場線路的轉向布置。網孔板可以便利拆下。做隱蔽工程施工時，鋁制框體構造是仿建筑隔斷用龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出實訓連接線穿入明裝底盒。配套的PVC管彎管器，可便利的對PVC管彎成90度。

可實行電工裝配。如橋架裝配、PVC管裝配、吊燈、白熾燈座、日光燈、開關、插頭座、控制箱式模型塊式模型塊式模型塊、配電箱等，含有有交流ACACAC異步電動機、直線DC電動機、步進電動機、伺服電動機、溫度（℃）（℃）控制器、電偶、plc、變頻器觸摸屏等控制與受控對象。每個實操組配套一可位移式工量具車和元件儲物儲物儲物柜，便利對元件的保管和裝配施工。從根本上解決了學校在普通墻面上實行的裝配培訓的使用不便利、實訓界限窄的問題。

設備應設定有組裝靈活便利的特別點，可以按照學校的實際教學條件包括，2人組、3人組、4人組……，單面、雙面等不一樣的方法。長度集合基于2個0.8米的基礎集合單元，輔助配備裝備裝備有0.2米、0.4米的集合單元，形成不一樣的長度集合，能夠適用不一樣的教學場地的需要。

二、技術功能數值

1、作業電源：三相五線 供電  AC 380 V/220 V ±7.5%  50 Hz；

2、作業環境：用絕緣地板（或使用絕緣地毯）；

3、實訓裝置主網孔板尺寸：長（mm）×寬（mm）＝798×768

4、實訓裝置外觀尺寸：見配備裝備裝備表單

5、實訓裝置材料：鋁制；

6、最大功率（W）（W）消耗  ≤1.5KW

7、安全保障功能：設定有接地保護、過流、過載、漏電保護功能，符合相關的國家標準。

三、設備包括

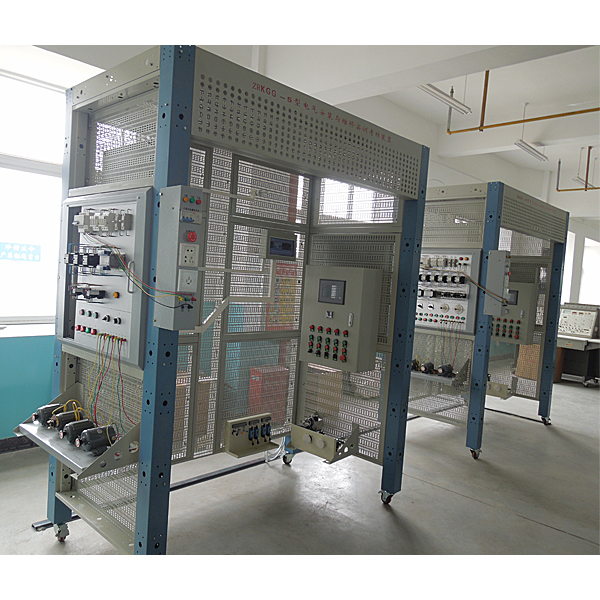

電氣裝配與維修實訓裝置由裝配底架、配電箱、照明配電箱、電氣控制箱式模型塊式模型塊式模型塊、 若干照明燈具與插頭座、照明與動力線路布線用器件材料、三相交流ACACAC電動機與加熱裝置、步進電動機與 伺服電動機裝置、傳感器裝置和接地裝置等部分包括（見裝置圖片）。裝置各部分具體配備裝備裝備裝備如下：




一、 設備基礎簡介

該裝置設定有電氣控制系統的電子線路設計、裝配和布線，傳感器接線與調動、plc編程、模仿量模型塊應用、人機界面HMIHMI組態、電動機驅動（含變頻器及對應電動機、伺服驅動器及伺服電動機、步進電動機及驅動器、繼電控制與保護、溫度（℃）（℃）控制器、增量型編碼器）功能數值設定、以及經經典型機床控制電子線路故障排除等功能。裝置中多參量就地就地就地實時手工給定（如速度就地就地就地實時改變給定、溫度（℃）（℃）改變就地就地就地實時給定、距離改變就地就地就地實時給定等），完成了系統控制的就地就地就地實時控制，真實的模仿和反映了工業控制的過程，實訓內容廣泛、改變多樣，是一款經經典型的職業能力培養設備，經過在該設備上實訓，可使學員職業能力得到大幅度提升。

二、 設備特別點

1. 本裝置是由控制儲物儲物儲物柜、受控對象等包括一個完整系統，設定有占地面積小、實操便利、可位移、內部裝配備裝備裝備有照明設施、實操實操實操操作面板,各控制點和通訊連連接口均引出到專用的接線板上，使實訓更加便捷。

2. 控制元件（如PLC、變頻器、接觸器等）應用導軌式裝配，實訓時可按照需要實行合理的調動裝配，布線應用工業線槽板前布線方法，設備的進出線應用塑料軟管及接頭與受控對象實行連接，受控對象應用外置方法便利查看。

3. 本裝置應用模型塊式構造，拓展性強，選用不一樣的配備裝備裝備、調動系統功能數值，從而完成控制系統需求。

三、 技術功能

1. 寫入電壓（V）（V）（V）：三相五線 ～380V±10%  50Hz

2. 作業環境：環境溫度（℃）（℃）界限為-10℃～+40℃  相對濕度＜85%（25℃） 海拔＜2000m

3. 裝置容量（KV）（KV）（KV）：＜1kVA

4. 外觀尺寸：850mm×800mm ×1800mm

5. 安全保護：設定有漏電保護，安全符合國家標準

6.虛擬多用表功能數值：

交流ACACAC電壓（V）（V）（V）測量界限檔位分：10、50、250、1000

直線DC電壓（V）（V）（V）檔位分：0.25、1、2.5、10、50、250、1000

歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K

電流（A）（A）（A）表檔位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

紅外發射檢驗測量試驗功能：垂直角度±15°距離1-30cm

三極管測量孔
