虹吸原理實驗裝置
虹吸原理實驗裝置,畜牧養殖污水處理實訓臺1、演示虹吸的成因和破壞及管中壓強分布。2、測量虹吸管真空度，并確定**真空域，滿足供定性分析虹吸管流動的能量轉換特性。
董
虹吸原理實訓裝置,畜牧養殖污水處置整理實訓臺
實訓目的：
1、演示虹吸的成因和破壞及管中壓強分布。
2、測量虹吸管真空度，并確定**真空域，適用供定性解析虹吸管流動的能量變換特性。

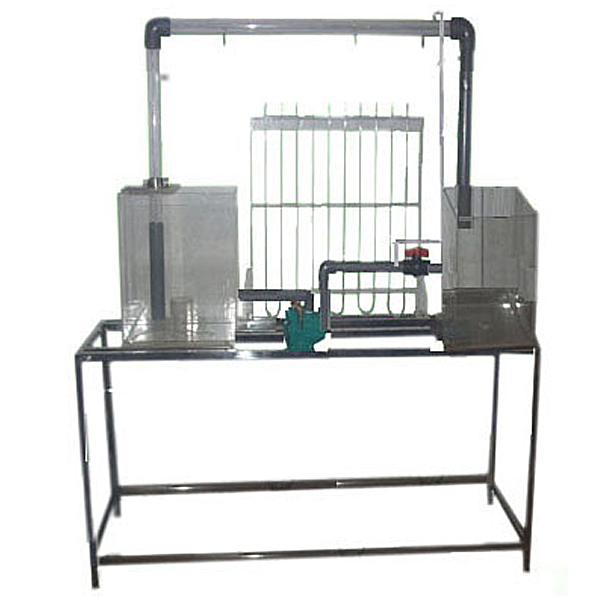

主要配備裝備裝備：
虹吸管、水泵、高位水箱、低位水箱、測壓管、刻度標尺、抽氣裝置、閥門、自循環裝置、不銹鋼框體構造。
技術功能數值：
1、運行環境：溫度（℃）（℃）0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。可連續實操。
2、虹吸管徑：φ25mm，高度：800mm。由有機玻璃制成，分布六個測壓點。
3、高位水箱容積50L,低位水箱容積70L,由有機玻璃制成。
4、應用自吸抽氣技術，啟動時可自動排除管中空氣，實操簡便。
5、測壓計為透明有機玻璃，可顯露測量各測點的真空度以及在管中的壓強分布。
6、實訓管道裝備有彎管流量計，以測量流量。
7、應用低噪聲無銹蝕環保型水泵，**揚程：12m，規格限定流量：15L/min，功率（W）（W）：120W。
8、測壓計由8根長800mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺便利讀數，壓差計內的指示液為水，無毒、實操安全。
9、實訓所用的流體-水為全循環使用設計，充分節約水資源。
10、框體構造及臺面均為304不銹鋼材料，構造緊湊，外觀美觀，實操便利。
11、外觀尺寸：1200×500×1800mm（長×寬×高），可位移式設計，帶腳輪及禁錮腳。
虹吸原理實訓裝置,畜牧養殖污水處置整理實訓臺
一、設備描述
畜禽廢水處置整理設備是專門為大中專院校開設的“環境工程”．“環境監測與治理技術”．“環境監測與評價”、“水環境監測與保護”，“城市水凈化技術”、“給排技術”等環境類相關專業而研制的綜合實訓平臺。該實訓平臺既能體現經經典型污水處置整理工序技藝的經典，又能反映出新型污水處置整理集合工序技藝系統）的先進，經過實訓平臺實訓促進工學集合人才培養模式的改革與創新，培養學員的可持續發展能力，為社會提供適用企業需求的水處置整理設備裝配、調動測量試驗及水質檢驗測量試驗解析等方面的專業人才。
二、主要技術功能數值參考規格及功能數值：
1、環境溫度（℃）（℃）： 5℃～40℃
2、處置整理水量：50～100L/h、
3、裝置外觀總尺寸：2200mm×800mm×1600mm.、
4、作業電源：AC220V±10%、50Hz，一相三線制，功率（W）（W）2300W，安全保護：設定有接地保護、漏電保護、過流保護
三、系統包括與功能
畜禽廢水處置整理綜合實訓設備主要應用控制系統、供水系統和污水處置整理系統三部分包括。
控制系統：主要應用電氣控制儲物儲物儲物柜、觸摸屏、旋鈕開關、
觸摸屏控制、也可以手動、在線監測儀（PH儀和DO儀），監控等包括，供水系統：主要應用水箱、不銹鋼支撐架、水箱液位管和球鬧等包括。污水處置整理系統：裝置對象設備整體應用不銹鋼框體構造實行設計，主要動力系統器件裝配在鋼架上，主要有機玻璃反應器合理的布置裝配在不銹鋼鋼架的上層。下層動力系統主要應用水泵、風機、中水池裝置等包括。有機玻璃反應器系統主要應用有機玻璃平流式沉淀池、CSTR池、輻流式沉淀池、UASB池、SBR池、絮凝沉淀池、消毒池、固液分離機、有機玻璃中和池等包括。曝氣系統主要應用風機、曝氣管、攪拌機、流量計和管道等包括，在線監測系統主要應用DO在線儀、PH在線儀、浮球液位開關等包括。
實訓目的：
1、演示虹吸的成因和破壞及管中壓強分布。
2、測量虹吸管真空度，并確定**真空域，適用供定性解析虹吸管流動的能量變換特性。
主要配備裝備裝備：
虹吸管、水泵、高位水箱、低位水箱、測壓管、刻度標尺、抽氣裝置、閥門、自循環裝置、不銹鋼框體構造。
技術功能數值：
1、運行環境：溫度（℃）（℃）0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。可連續實操。
2、虹吸管徑：φ25mm，高度：800mm。由有機玻璃制成，分布六個測壓點。
3、高位水箱容積50L,低位水箱容積70L,由有機玻璃制成。
4、應用自吸抽氣技術，啟動時可自動排除管中空氣，實操簡便。
5、測壓計為透明有機玻璃，可顯露測量各測點的真空度以及在管中的壓強分布。
6、實訓管道裝備有彎管流量計，以測量流量。
7、應用低噪聲無銹蝕環保型水泵，**揚程：12m，規格限定流量：15L/min，功率（W）（W）：120W。
8、測壓計由8根長800mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺便利讀數，壓差計內的指示液為水，無毒、實操安全。
9、實訓所用的流體-水為全循環使用設計，充分節約水資源。
10、框體構造及臺面均為304不銹鋼材料，構造緊湊，外觀美觀，實操便利。
11、外觀尺寸：1200×500×1800mm（長×寬×高），可位移式設計，帶腳輪及禁錮腳。
虹吸原理實訓裝置,畜牧養殖污水處置整理實訓臺
一、設備描述
畜禽廢水處置整理設備是專門為大中專院校開設的“環境工程”．“環境監測與治理技術”．“環境監測與評價”、“水環境監測與保護”，“城市水凈化技術”、“給排技術”等環境類相關專業而研制的綜合實訓平臺。該實訓平臺既能體現經經典型污水處置整理工序技藝的經典，又能反映出新型污水處置整理集合工序技藝系統）的先進，經過實訓平臺實訓促進工學集合人才培養模式的改革與創新，培養學員的可持續發展能力，為社會提供適用企業需求的水處置整理設備裝配、調動測量試驗及水質檢驗測量試驗解析等方面的專業人才。
二、主要技術功能數值參考規格及功能數值：
1、環境溫度（℃）（℃）： 5℃～40℃
2、處置整理水量：50～100L/h、
3、裝置外觀總尺寸：2200mm×800mm×1600mm.、
4、作業電源：AC220V±10%、50Hz，一相三線制，功率（W）（W）2300W，安全保護：設定有接地保護、漏電保護、過流保護
三、系統包括與功能
畜禽廢水處置整理綜合實訓設備主要應用控制系統、供水系統和污水處置整理系統三部分包括。
控制系統：主要應用電氣控制儲物儲物儲物柜、觸摸屏、旋鈕開關、
觸摸屏控制、也可以手動、在線監測儀（PH儀和DO儀），監控等包括，供水系統：主要應用水箱、不銹鋼支撐架、水箱液位管和球鬧等包括。污水處置整理系統：裝置對象設備整體應用不銹鋼框體構造實行設計，主要動力系統器件裝配在鋼架上，主要有機玻璃反應器合理的布置裝配在不銹鋼鋼架的上層。下層動力系統主要應用水泵、風機、中水池裝置等包括。有機玻璃反應器系統主要應用有機玻璃平流式沉淀池、CSTR池、輻流式沉淀池、UASB池、SBR池、絮凝沉淀池、消毒池、固液分離機、有機玻璃中和池等包括。曝氣系統主要應用風機、曝氣管、攪拌機、流量計和管道等包括，在線監測系統主要應用DO在線儀、PH在線儀、浮球液位開關等包括。
