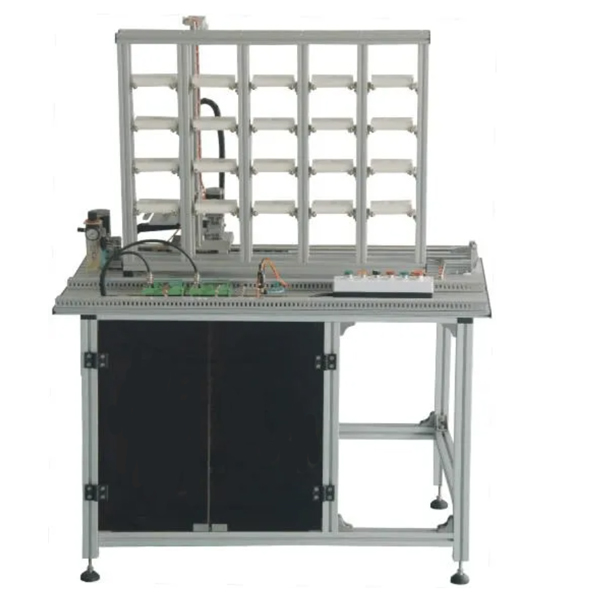

立體倉庫實訓裝置是按照實際工業生產中使用的立體倉庫（高架庫）實物為模本，并實行了相應的縮小和適當的簡化而設計完成的設定有實際實操功能和實訓功能的一套設備。本裝置應用了常見的各種物品為"倉庫"的存取對象，經過 的控制可以完成分類、出庫、入庫等作業。使用 VisualBisic6.0 編程系統研發的上位機控制系統，管理存取對象的出入庫等作業。

技術功能數值

電源：一相 220V AC ± 10% 50HZ
外型尺寸：
功耗：＜0.5k VA
溫度（℃）（℃）： 0 ℃～ 40 ℃；
環境濕度：＜ 90% （ 40 ℃）；
安全保障功能設定有接地保護、漏電保護功能，安全性符合相關的國標標準。

可實行以下項目的實訓

西門子 S7-200 plc 的基礎指令實訓（ PLC 種類及型號可由學校具體選用）
基于 PLC 控制的步進電動機系統實訓
基于 VisualBisic6.0 的 PLC 控制界面運用（上位機系統）
經過上位機系統實行貨物的分類、出入庫管理
上位機與 PLC 的通信
基于 PLC 控制的立體倉庫實訓

配備裝備裝備

立體倉庫實訓系統含有概括實訓臺、庫架、西門子 224PLC （晶體管）、步進電動機及驅動、控制實操實操操作面板、開關電源等。
實訓臺：應用鋁制制作而成，簡潔耐用而而而且美觀大方；
庫架：含有概括鋁制組裝而成的五列四層架體和一個單獨的存取架；
PLC ： PLC 種類及型號可由學校具體選用。建議選用 西門子 S7-200CPU224 DC/DC/DC ， 14入/10出，為晶體管輸出型，帶2路PTO脈沖輸出。
步進電動機及驅動：取貨架左右動作驅動步進電動機；取貨架上下動作驅動步進電動機
直線DC電動機：完成取貨架伸出、收回動作，DC 24V，帶減慢速度器；

立體倉庫控制實訓裝置,智能電梯擬真實訓裝置

一、設備基礎簡介
模型電梯教學實訓平臺是專門為職業院校開設的電氣自動化、機電一體化、機械制造與自動化等相關專業而研制的，裝置按照智能建筑中升降電梯的機構按照一定的比例縮小設計，所用設備、器件與實際電梯基礎一致，應用槽鋼方管框體構造構造整體設計，正面使用透明有機玻璃實操實操操作面板，融低壓電氣、plc、變頻調動速度、智能人機、傳感檢驗測量試驗、視頻監控、智能考核系統等于一體，完成智能電梯復雜的開關量控制、時序邏輯控制。經過該裝置的實操實訓可考核學員掌控把握智能電梯的裝調與維護綜合能力，如電梯呼梯盒的裝配、井道信息系統的裝配、平層開關檢驗測量試驗位置調動、門機機構調動、電氣控制儲物儲物儲物柜的器件裝配、接線、變頻器功能數值設定、PLC編程與調動測量試驗、電梯群控功能調動測量試驗、電梯故障排除、運行維護等，除了適用專業實訓教學，還能開展技能考核以及職業競技比賽。
二、設備特別點
1.設備高度擬真，按照實際電梯縮小比例設計，含有電梯全部要素，電梯為四層，高度3米。
2.全透明構造設計，電梯內部構造、運行過程一目了然。使學員能夠很直觀、透徹地理解、掌控把握電梯的構造及其動作原理。
3.設備為二座四層群控電梯，每部電梯系統均由一臺PLC控制，PLC之間經過485通信模型塊交換數值，電梯外呼統一管理，接近現實中的樓宇電梯控制。學員經過本裝置實訓，不但可以練習單座電梯控制、提升故障的檢驗測量試驗和排除能力，還可以學習掌控把握掌控把握掌控把握電梯群控技術。
4.智能電梯設定有機械故障設定和智能故障設定兩種設定方法，便運用戶實操。
三、技術功能
1.寫入電源：三相五線制 AC380V±10% 50Hz；
2.作業環境：溫度（℃）（℃）-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m；
3.裝置容量（KV）（KV）（KV）：＜2kVA；
4.整機尺寸（對象+控制儲物儲物儲物柜+電腦桌）：4400mm×860mm×3000mm；
5.單臺電梯尺寸：980mm×8600mm×3000mm；
6.控制方法：開關量/數字量雙控及VVVF技術；
7.安全保障功能：設定有接地保護、漏電保護功能，安全性符合相關的國標標準。
