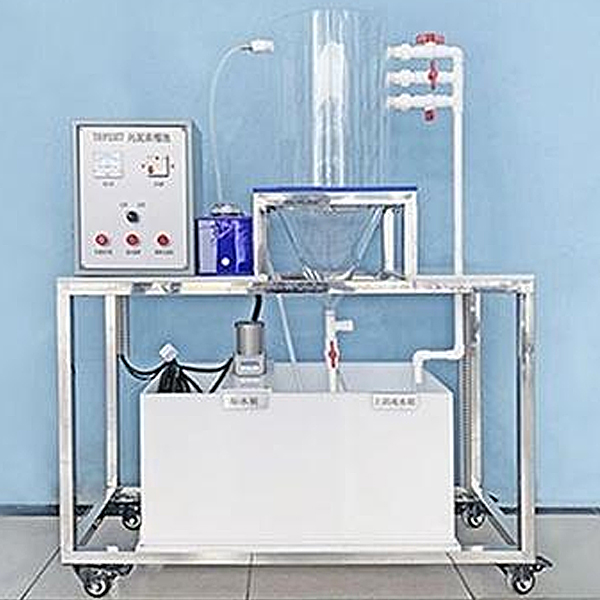

濃縮池原理實訓裝置
濃縮池原理實訓裝置,建筑電氣與智能化實踐教學實訓裝置該池結構簡單，適用于沉淀、濃縮煤礦中煤泥水。結構為池中間設隔板，分成兩部分，一側進煤泥水，另一側溢出澄清水，煤粒及泥渣沉淀在角錐底部，然后沉淀物由排泥管排出
董
濃縮池原理實訓裝置,建筑電氣與智能化實踐教學實訓裝置
一、適用界限：
該池構造簡便，適用來沉淀、濃縮煤礦中煤泥水。構造為池中間設隔板，分成兩部分，一側進煤泥水，另一側溢出澄清水，煤粒及泥渣沉淀在角錐下部，然后沉淀物由排泥管排出。排泥管上**接上0.3~0.4MPα壓力的自來水清水管，其作用是在堵塞時能順利的排放濃縮物。
二、實訓原理
污泥中所含水分大致分為四類：顆粒間的空隙水，約占污泥水分的70％；毛細水，污泥顆粒間的毛細管水，約占20％；顆粒的吸附水及顆粒內部水，約占10％。
濃縮脫水的對香是顆粒間的空隙水，濃縮是縮小污泥體積的**道工序，這種方法簡便易行，不需要消耗大量的能量。濃縮的目的在于縮小污泥的體積，減少后續處置整理構筑物的容積及運行費用：如實行厭氧消化，則可以縮小消化池的有效容積，減少加熱和保溫的費用；--重力濃縮法在水處置整理和泥處置整理之間達到了一個“緩沖”的效果。如實行機械脫水，則可以減少混凝劑投加量與脫水設備的數量。由于剩余活性污泥的含水率（99％以上）很高，一般全部應實行濃縮處置整理。
濃縮的方法主要有三種，即重力濃縮、氣浮濃縮和離心濃縮法。
二、主要技術功能數值參考規格及功能數值：
1、環境溫度（℃）（℃）：0.5～40℃
2、處置整理水量：0.5～1m3/h、
3、濃縮池尺寸：φ450mm×600mm、
4、裝置外觀尺寸：700mm×500mm×1300mm
5、作業電源：AC220V±10%、50Hz，一相三線制，功率（W）（W）200W，安全保護：設定有接地保護、漏電保護、過流保護、
三、主要配備裝備裝備：
1、原水箱1只：白色PP板材料、厚度10mm，400×400×500mm、底層基板上裝配備裝備裝備有放空閥，便利將水排凈；
2、清水箱1只：白色PP板材料、厚度10mm，300×400×500mm，底層基板上裝配備裝備裝備有放空閥，便利將水排凈；
3、配原水箱攪拌電動機1臺、304不銹鋼攪拌槳1套；（功率（W）（W）15W、轉動速度120rpm）、（含調動速度器1只）
4、濃縮池1套，透明有機玻璃材料、壁厚8mm，Ø400×500mm、
5、304不銹鋼提升潛水泵1臺、流量：16～19（L/min)、揚程：2.7～3.4（m）功率（W）（W）120W；
6、流量測量與調動：進水轉子流量計1只：測量界限100~1000L/h；
濃縮池原理實訓裝置,建筑電氣與智能化實踐教學實訓裝置
基礎簡介：
智能樓宇與電氣裝配實訓裝置是由鋁制骨架和活動網孔板集合而成的兩層建筑平臺，分別模仿一棟建筑的首層機房、二層住戶、首層樓道、二層樓道、垂直豎井和建筑周邊。樓宇實訓實訓裝置房間提供正反側墻和頂墻的裝配界限，同時還提供房間大門，可在上面裝配電插鎖、電磁鎖、門磁和閉門器等器件，樓宇智能系統實訓模型塊可完成智能建筑各類系統的裝配與運行，如“對講門禁及室內安防系統”和“閉路電視監控及周邊安防系統”等。
“樓宇電氣裝配實訓系統”是由1臺鋁制支撐架和17塊網孔板搭建而成的兩層模仿樓宇建筑，分別模仿一棟樓宇建筑的一層機房、一層樓道、一層樓道大門、二層樓道、二層樓道窗戶、二層住戶、二層住戶大門、二層住戶窗戶、垂直豎井和建筑周邊。房間提供正反面?zhèn)葔晚攭Φ难b配界限，可在上面裝配各種樓宇智能化器件；同時還提供房間大門和窗戶，可在上面裝配電插鎖、電磁鎖、門磁和窗戶防盜探測器等器件，完成智能建筑各類系統的裝配與運行，如“對講門禁及室內安防系統”和“閉路電視監控及周邊安防系統”等。相比于單層模仿樓層，兩層模仿樓層需要考慮智能建筑的多樓層構造關系，除了能夠培養學員的工程施工能力外，更能夠培養其工程設計能力與工程創新能力，符合高等院校的實踐教學需求。
器件的裝配方法與實際工程一致，使用自攻螺絲與網孔板用膨脹固定件的協作，學員在模仿墻體的一邊便可單獨完成器件的固定；布線方法可選用經過線槽布明線（網孔板正面）或經過理線環布暗線（網孔板反面）。
鋁制支撐架尺寸：3010mm×1305mm×2550mm（長×寬×高）
網孔板尺寸：750mm×600mm×35mm（長×寬×高）
建筑大樓與智能樓宇電氣裝配虛擬擬真系統
基于unity3d設計，用戶自行按照電腦配備裝備裝備選用不一樣的交互界面大小，可選六級畫質等級。系統內模型可實行360°旋轉、放大、縮小、平移。系統使用過程有小助手提醒，內容如下：
A、濕式報警系統
1、系統基礎簡介：濕式報警系統基礎簡介
2、設備認知：設定有**視角、設備詳情（顯露該設備的簡介或功能數值）、練習（內置6道選用題，選用正確與錯誤均有提醒）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制儲物儲物儲物柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水浸浸浸池。
