可視制冷循環演示實訓臺

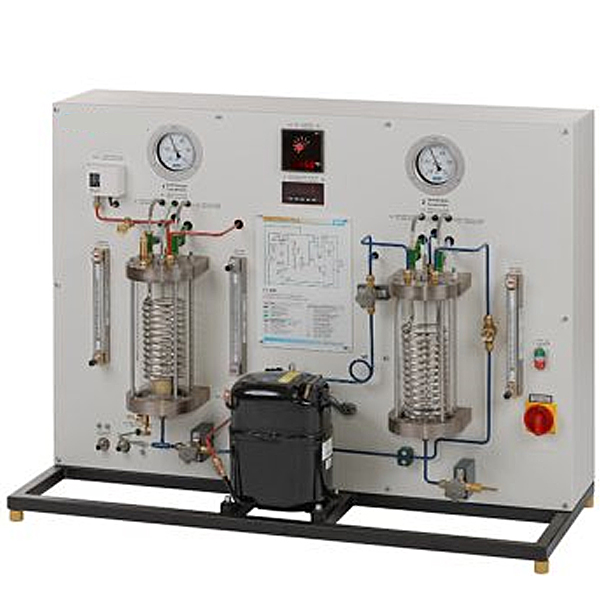

可視制冷循環演示實訓臺,沖壓機及送料實驗裝置適用于制冷、空氣調節、食品冷凍、家電等專業的教學。系統中的壓縮機、蒸發器、冷凝器采用透明耐壓玻璃作殼體，可直接觀察到制冷劑的蒸發和冷凝現象，
董
可視制冷循環演示實訓臺,沖壓機及送料實訓裝置
一.基礎簡介：
適用來制冷、空氣調動、食品冷凍、家電等專業的教學。系統中的壓縮機、蒸發器、冷凝器應用透明耐壓玻璃作殼體，可直接查看到制冷劑的蒸發和冷凝情況，并經過進出水溫的改變可查看制冷效果。
二、主要特別點：
1、制冷劑:可經過玻璃冷凝器、蒸發器查看制冷劑在螺旋蒸發器、冷凝器管外蒸發，冷凝的霧化過程。
2、玻璃冷凝器（制冷劑走外，蒸發器管內管里走水），可透過玻璃可查看制冷工質在玻璃冷凝器中的冷凝過程，及壓縮機的作業情況，
3、玻璃蒸發器：（制冷劑走外，蒸發器管內走水）可透過玻璃，查看制冷工質在玻璃蒸發器中的蒸發過程，及壓縮機的作業情況。
三、主要配備裝備裝備：
實訓裝置：由制冷系統、溫度（℃）（℃）測量試驗、流量測量以及控制系統等包括。
1、溫度（℃）（℃）測量：
可以測量吸氣壓力、排氣壓力、壓力、吸氣溫度（℃）（℃）、排氣溫度（℃）（℃）、入口溫度（℃）（℃）、室內環境溫度（℃）（℃）
2、控制屏：
應用實操實操操作面板為雙層彩色噴塑構造，造型新穎；實操實操操作面板上布置制冷系統，可直觀展示制冷系統構造；正面設定有電源控制及測量?jī)x表功能板
3、模型塊：
分別測量壓縮機功率（W）（W）。經過鍵控、數字顯露窗口完成人機對話的智能控制模式，可測量負載的有功功率（W）（W）、無功功率（W）（W）、功率（W）（W）因數、電壓（V）（V）（V）、電流（A）（A）（A）、頻率及負載的性質；
1）設定有短路、過流、過壓、欠壓、失壓、功率（W）（W）限定6大保護功能；電源設定有一鍵鎖定功能，處置整理故障時，防止漏電保護器合閘，造成觸電危險；電源設定有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能經過清除故障后，才能上電成功
2）應用LCD液晶實操實操操作面板就地就地就地實時監控設備運行情況，提能就地就地就地實時監測電壓（V）（V）（V）、電流（A）（A）（A）、功率（W）（W）、電能等功能數值，液晶觸摸屏監測數值。
3）閥值值設備：短路、過流、過壓、欠壓、失壓、功率（W）（W）等閥值設定
4）短路保護：保護設備電流（A）（A）（A）大到3倍時同，0.3秒內瞬間跳閘
5）漏電保護：當漏電值到達設定值1％時，系統0.1秒內瞬間斷電。
過載保護：防止設備著火保護，當負載到達設定值5％時，系統0.1秒內瞬間跳閘。
6）過壓保護：有效防止設備損壞，當電壓（V）（V）（V）達到時270V時，系統0.5秒內瞬間跳閘。
7）欠壓保護：有效防止設備損壞，當電壓（V）（V）（V）達到時165V時，系統0.5秒內瞬間跳閘。
可視制冷循環演示實訓臺,沖壓機及送料實訓裝置
實訓內容內容:
1.測測測繪制作作作系統機構動作簡圖
2.理解機械的傳動方案、各種零部位件在機械中的應用及各種機械的基礎構造;
3.經過對機械的傳動方案及構造的解析，掌控把握機械動作方案和構造設計的基礎要求，培養機械系統動作方案設計能力、構造設計能力和創新意識。
4.解析各機械的傳動方案的特別點，并提出完成同樣功能的其它方案。
5.解析各種機構、零部位件裝置在設備.上的應用，并提出可代用的方案。
6.經過拆卸裝配解析各種經經典型構造的形式，并指出哪些構造按照強度設計，哪些構造按照構造要求設計。
7.設計、測測測繪制作作作控制系統電氣圖
主要技術特別點:
該沖壓機及送料實訓裝置適用來機械設計實訓教學，設定有鮮明的特別點。
(1) 它對應課程的主要內容，含有了各種常用機構和通用機械零部位件;
(2) 設定有工程實用背景，使用功能明顯;
(3) 有良好的直觀性;
(4)構造復雜程度適中，傳動方案和構造有新穎之處。學員經過對裝置的傳動方案與構造的解析,可以掌控把握機械系統動作方案和構造設計的基礎要求，培養機械系統動作方案設計能力、構造設計能力和創新意識。
(5)虛擬擬真教學系統
機械實訓安全教育虛擬擬真系統：本系統基于unity3d研發，系統應用三維（3D）（3D）（3D）漫游的形式，可經過鍵盤控制位移，鼠標控制鏡頭方向，設定有機械安全距離實訓，機械安全保護裝置實訓、機械安全防護設計基礎考核，實訓實行時，三維（3D）（3D）（3D）漫游畫面應用箭頭與腳印圖案提醒位移至實訓位置，機械對象周?chē)鷪A圈顯露了作業半徑，實訓過程伴有三維（3D）（3D）（3D）機器人的對話框提醒。
A、機械安全距離實訓內容含有概括防止上下肢觸及危險區的安全距離實訓（內分2種圍欄高度與開口大小），選用進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實訓過程為人體進入機械對象作業半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并實行下一實訓，***終一步為正確做法。
