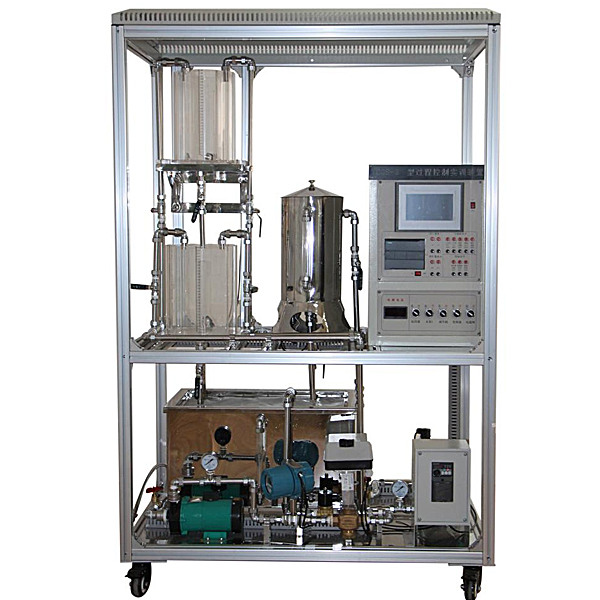

液位溫度綜合PLC控制實訓裝置
液位溫度綜合PLC控制實訓裝置,空調制冷制熱原理實驗裝置本實驗配置基本的水箱、管路、智能調節器、電磁泵等，利用不同工業液位測量傳感器，組成多種液位檢測系統，可提供的傳感器包括有：應變式液位器等。
注：可單獨配備裝備裝備plc、變頻器，也可協作PLC變頻調動速度實訓裝置使用
本實訓配備裝備裝備基礎的水箱、管路、智能調動器、電磁泵等，運用不一樣工業液位測量傳感器，包括多種液位檢驗測量試驗系統，可提供的傳感器含有概括有：應變式液位器等。
經過實訓熟悉的裝配測量試驗方法，應用特別點，測量界限，裝配條件，掌控把握精確度解析方法。
本裝置設定有多重安全保護，提供IEC標準信號及相關測量試驗點供PLC接入實行編程實訓。
裝置技術條件
1）寫入電源：二相三線AC220V±10％ 50Hz；
2）作業環境：溫度（℃）（℃）-10℃- +40℃,相對濕度<85%(25℃) 海拔<4000m；
3）裝機容量（KV）（KV）（KV）：<0.5kVA；
4）外觀尺寸：400*600*700單位mm。
系統配備裝備裝備
|
名稱 |
單位 |
數量 |
備注 |
|
|
執 行 機 構 |
||||
|
電動球閥 |
只 |
1 |
作業電壓（V）（V）（V）24，控制電壓（V）（V）（V）0-10v。 |
|
|
磁力泵 |
臺 |
1 |
無泄漏，低噪音，二相交流ACACAC220VAC，15W。揚程1.5嗎m。 |
|
|
傳 感 變 送 器 |
||||
|
擴散硅壓力（液位）變送器 |
只 |
1 |
0-100kpa |
|
|
壓力變送器 |
只 |
1 |
供電電壓（V）（V）（V）9-24v，輸出4-20MA，標準連連接口，壓力界限0-100kpa。 |
|
|
渦輪流量計及流量變送器 |
套 |
1 |
（1）測量界限：選0-800L/h；（2）輸出信號：4-20mADC；（3）精確度：0.2級。標準信號輸出4-20ma |
|
|
溫度（℃）（℃）變送器 |
套 |
1 |
Pt100：A級；溫度（℃）（℃）變送器：0.5級精確度，0-100℃。4-20ma標準信號輸出 |
|
|
其 它 設 備 |
||||
|
實訓用淡藍色透明有機玻璃水箱 |
只 |
1 |
1個圓型有機玻璃水箱，直徑15mm，高度15cm。 |
|
|
儲水箱 |
只 |
1 |
鏡面不銹鋼304。自動進排水減輕實訓老師作業200*150*200 單位mm |
|
|
不銹鋼支撐架 |
套 |
1 |
鏡面不銹鋼管管子做成。 |
|
|
配備裝備裝備有24v直線DC穩壓電源 |
只 |
1 |
電流（A）（A）（A）2A。 |
|
|
全部不銹鋼管及備品備件，多加設備的使用壽命。 |
套 |
1 |
管道及閥門：整個系統管道由不銹鋼管連接而成，全部的手動閥門均須應用優質球閥，避免管道系統生銹。 |
|
|
溫控實訓箱 |
套 |
1 |
由加熱箱、加熱環、Pt100、溫度（℃）（℃）變送器包括，加熱 **溫度（℃）（℃）150度。 |
|
|
不銹鋼儲水箱 |
只 |
1 |
內有獨特的構造設計和不銹鋼過濾網，拆洗便利 |
|
|
儲水箱自動進、排水裝置 |
套 |
1 |
自動進排水減輕實訓老師作業 |
|
液位溫度（℃）（℃）綜合PLC控制實訓裝置,空調制冷制熱原理實訓裝置
1、基礎簡介
ZRLR-518空調實訓考核裝置是為大中專院校和中等職業技術學校的制冷及空調專業研發設計的，適用來制冷原理及應用，制冷空調技術，制冷設備維修與實操等教學實訓要求。該裝置是集制冷系統，電氣控制系統，故障模仿系統為一體，構造合理，美觀大方，實操便利。是制冷專業的必備設備。
2、實訓內容
* 制冷系統專用工量具的基礎實操
* 制冷系統管路的焊接
* 制冷系統的撿漏
* 制冷系統的抽真空和加注制冷劑
* 變頻空調的故障解析與排除
*變頻空調電器元件的檢驗測量試驗
3、技術功能
作業電源：AC220V±5%，50Hz
**遙控距離：8米，角度：90度
噪聲：內機23-37dB，外機是55-65dB
冷暖類型：冷暖型
空調匹數：大1.0P
變頻/定頻：變頻
能效比：4.06
能效等級：3級能效
制冷功率（W）（W）：780（200-1300）W
制冷量：2600（500-3100）W
循環風量：580m3/h
實訓臺規格：1600×700×1180mm
