汽車四輪驅動與傳動系統實訓臺,漸開線齒輪范成實訓臺

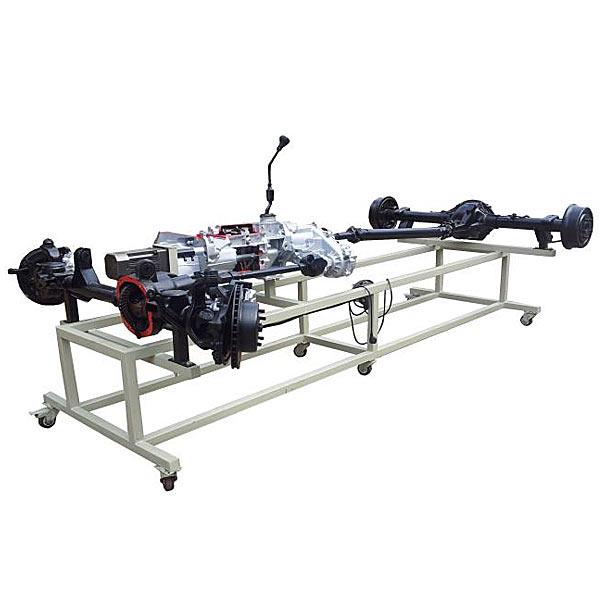

一、設備簡介
該設備應用  汽車四輪驅動與傳動系統解剖實物為基礎，全面展示車輛四輪驅動系統的包括構造。
適合于車輛四輪驅動系統課程課程課程理論教學和拆卸裝配實訓的教學需要。

二、功能特別點
1.應用真實的車輛四輪驅動系統部位件，充分展示車輛四輪驅動系統的包括構造。
2.由一相減慢速度電動機帶動減慢速度機，電動機帶動變速器寫入軸做低速運行，真實演示從變速器的寫入軸到分動箱與驅動輪的動力傳遞過程。
3.實訓臺驅動部分加裝安全防護罩。
4.實訓臺提供了學員拆卸裝配車輛四輪驅動系統的作業平臺。
5.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
渦輪蝸桿圓錐齒輪減慢速度器：進入系統后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減慢速度器：進入系統后應用視頻的形式播放內容，視頻內容應含有：零件名稱（掃描二維碼可看零部位件名稱）、拆卸裝配演示（含有拆卸、裝配）、虛擬拆卸裝配（含有整體、低速軸、中速軸、高速軸、箱蓋、箱座）




汽車四輪驅動與傳動系統實訓臺,漸開線齒輪范成實訓臺

一、功能及特別點
鋁制齒輪范成儀用來機械原理（機械設計基礎）課程開設的"漸開線齒輪范成實訓"，理解漸開線齒輪輪廓形成過程和范成法加工原理，掌控把握漸開線產生根切和避免根切的方法，演示刀具變位對位齒形改變及對齒輪各功能數值的影響。

二、主要功能數值

1、配模數m=8 m=20齒條插齒刀各一把 2、外型尺寸：330x310x110同一模數m=2兩扇形齒輪（Z1=135,Z2=80）
說明：同一齒輪的加工工量具可加工不一樣齒數的齒輪。范成儀在人機的基礎上實行精心設計大方美觀。制作材料除加工插齒刀具外全部應用鋁制制作。
