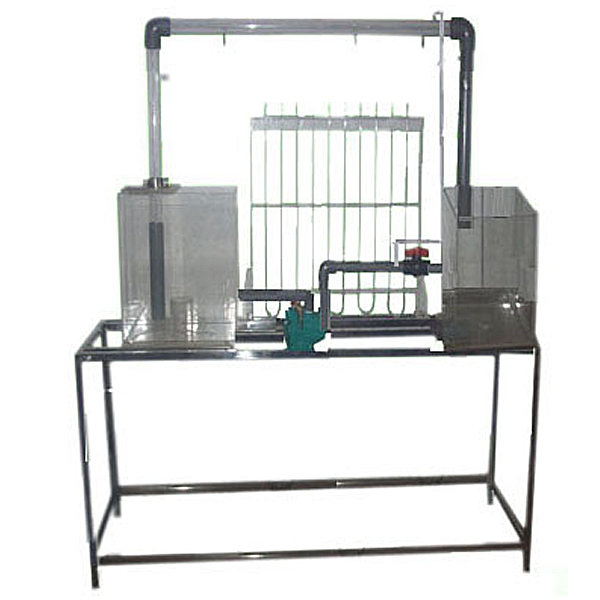

虹吸原理實訓臺
虹吸原理實訓臺,車用直流電動機及控制示教實驗臺1、演示虹吸的成因和破壞及管中壓強分布。2、測量虹吸管真空度，并確定最大真空域，滿足供定性分析虹吸管流動的能量轉換特性。
董
虹吸原理實訓臺,車用直線DC電動機及控制示教實訓臺
實訓目的：
1、演示虹吸的成因和破壞及管中壓強分布。
2、測量虹吸管真空度，并確定最大真空域，適用供定性解析虹吸管流動的能量變換特性。
主要配備裝備裝備：
虹吸管、水泵、高位水箱、低位水箱、測壓管、刻度標尺、抽氣裝置、閥門、自循環裝置、不銹鋼框體構造。
技術功能數值：
1、運行環境：溫度（℃）（℃）0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。可連續實操。
2、虹吸管徑：φ25mm，高度：800mm。由有機玻璃制成，分布六個測壓點。
3、高位水箱容積50L,低位水箱容積70L,由有機玻璃制成。
4、應用自吸抽氣技術，啟動時可自動排除管中空氣，實操簡便。
5、測壓計為透明有機玻璃，可顯露測量各測點的真空度以及在管中的壓強分布。
6、實訓管道裝備有彎管流量計，以測量流量。
7、應用低噪聲無銹蝕環保型水泵，最高揚程：12m，規格限定流量：15L/min，功率（W）（W）：120W。
8、測壓計由8根長800mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺便利讀數，壓差計內的指示液為水，無毒、實操安全。
虹吸原理實訓臺,車用直線DC電動機及控制示教實訓臺
一、設備包括
主要應用汽車無刷直線DC電動機、電動機控制器、檔位開關、加快速度踏板、點火開關、電源及故障設定系統包括。
二、設備功能
1.汽車無刷直線DC電動機及控制器的認知；
2.汽車無刷直線DC電動機及控制器的構造及原理；
3.駕駛員的意圖與永磁電動機運行之間的體現；
4.常見故障的設定及考核；
5.配備裝備裝備裝備完整的實訓說明書。
三、設備規格
1、外觀尺寸1240×600×1700mm；
2、電源：220VAC/50Hz；
3、電動機規格限定功率（W）（W）：1kw；
4、電動機規格限定轉動速度：3000rpm；
5、電動機作業電壓（V）（V）（V）：72VDC；
6、箱體上部整體成型，表面經過防銹處置整理、噴漆；下部應用40*40方管焊接成形；
7、應用UV平實操實操操作面板噴繪實操實操操作面板，厚度不小于4mm,彩色電子線路圖，不退色、耐磨損損損損；
8、下部裝配兩萬向兩定向的腳輪，配備裝備裝備裝備剎車，便利設備的位移及固定。
9、機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
