新型光機電一體化實訓臺

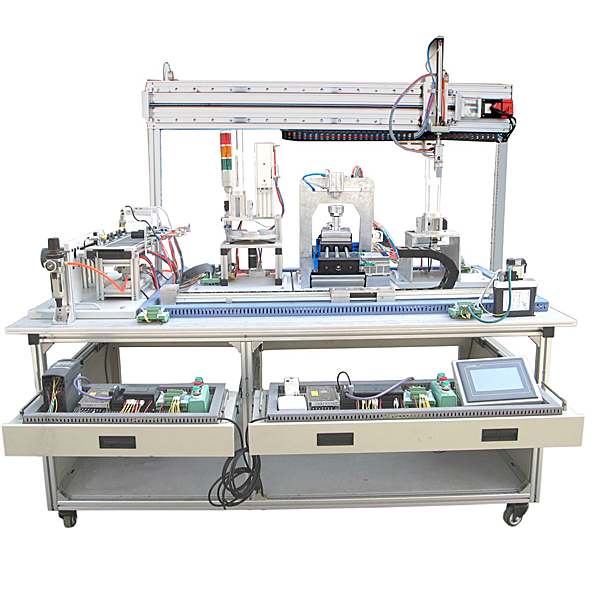

新型光機電一體化實訓臺,注塑模具教學實訓臺實訓裝置由由鋁合金導軌式實訓臺、典型的機電一體化設備的機械部件、plc模塊、變頻器模塊、按鈕模塊、電源模塊、模擬生產設備實訓模塊、接線端子排和各種傳感器、計算機等組成。
實訓考核裝置的含有概括:
實訓裝置由由鋁制導軌式實訓臺、經經典型的機電一體化設備的機械部位件、plc模型塊、變頻器模型塊、按鈕模型塊、電源模型塊、模仿生產設備實訓模型塊、接線端子排和各種傳感器、計算機數值數值數值等包括。整體構造應用開放式和拆卸裝配式,實訓裝置用來機械部位件組裝,可按照現有的機械部位件組裝生產設備,也可添加機械部位件組裝其他生產設備,使整個裝置能夠靈活的按教學或競賽要求組裝設定有生產功能的機電一體化設備。模型塊應用標準構造和抽屜式模型塊存放架,互換性強;按設定有生產性功能和整合學習掌控把握掌控把握掌控把握功能的原則確定模型塊內容,使教學或競賽時可便利的選用需要的模型塊。要求設定有可拓展功能,可以包括更加大型的生產模仿系統,以協作各個用戶學校不一樣層次,不一樣專業的教學及培訓要求。
技術功能數值
1. 交流ACACAC電源:三相五線 AC 380V±10% 50 Hz;
2. 溫度(℃)(℃):-10~40 ℃;環境濕度:≤90%(25℃);
3. 外觀尺寸:長×寬×高=2000×880×1500 mm;
4. 整機功耗:≤2 kW;
5. 安全保障功能:設定有接地保護、漏電保護功能,安全性符合相關的國家標準。應用高絕緣的安全型插頭座及帶絕緣護套的高強度安全型實訓實訓連接線。

新型光機電一體化實訓臺,注塑模具教學實訓臺
鋁制拆卸裝配實訓模具系列-注塑模具
序號 | 名稱 | 模架規格 | 詳細描述及技術要求 |
1 | 大水口模 | 200x200 | 單分型面注塑模是注塑模具中應用最廣泛,最簡便,最經經典型的一種,含有概括型腔的一部分在動模上,另一部分在定模上。動模上設定有推出裝置,用以推出制件和流道凝料(料把)。 |
2 | 細水口模 | 200x200 | 該模是截面形狀小如針點的澆口,設定有提升溶體的剪切速率,提升溶體的流動性,有利于充模,澆口痕跡小、容易修整,澆口位置能較自由地選用。 |
3 | 前模哈夫模 | 200x200 | 兩瓣合垂直分型,設計合理,運用來側面成型面積大,側孔或側凹較淺而而且抽拔距離較小的塑件,構造緊湊、剛性好,抽拔力大。 |
4 | 前模行位模 | 200x200 | 塑件對外觀要求高,定模需設定抽芯機構,該模具構造緊湊,剛性強,安全可靠,在大型模具上應用廣泛 |
5 | 后模內行位模具 | 200x200 | 塑件對外觀要求高,內壁有凹槽,而而且不能做斜頂構造方法,定模需設定內抽芯機構,該模具構造緊湊,剛性強,安全可靠,在模具上應用廣泛。 |
6 | 潛水口模 | 200x200 | 該模具在開模時,不僅能自動切斷澆口,而而而且澆口的位置可設在制品的側面,端面和背面等,使制品外表表面無澆口痕跡。應用潛澆口模具構造,可將雙分型面模具構造簡化成單分型面模具構造。一模四腔,分流道于設備自動分離。 |
7 | 斜頂模 | 200x200 | 成型內側有凹凸的塑件,加工簡便,構造緊湊,可靠,斜推桿與導向槽協作,當推桿作垂直動作時斜推桿在導向槽的作用下做相對動作,從而完成側抽芯動作。 |
8 | 熱流道模 | 200x200 | 熱流道模具在注射模中應用絕熱或加熱的方法,使流道中的塑膠始終保持融溶狀態,因此在開模時只需取出塑料制品,而無流道的模具構造。 |
9 |
斜導柱模 |
200x200 | 該構造緊湊,制造便利,動作可靠。它的構造形式是斜導柱與開模方向成一定的夾角,在開模力的作用下,斜導柱與滑塊料孔作相對動作,從而完成側抽芯動作。 |
10 | 推板模 | 200x200 | 推板脫模機構在分型面處沿制品周邊將制品推出,適用來大筒制品,薄壁容器及各種罩殼類制品的脫模。其特別點推出均勻力量大,動作平穩,制品不易變形,塑件表面無推頂痕跡。 |
11 | 旋轉牙紋模 | 200x200 | 成型深螺距,硬質材料帶螺紋的塑件,經過模具內使制品與螺紋型芯或環型設備相對旋轉動作來完成脫模的生產方法。 |
12 | 彎管模 | 200x200 | 彎管圓弧內抽芯的模具構造往往是運用齒輪、齒條或連桿等機械構造件,將直線動作變換為圓周邊動作的構造形式,從而達到圓弧抽芯的目的。 |
13 | 頂桿先復位模 | 200x200 | 當側抽芯與推桿出現干涉情況時或存放鑲件不便利時,經過機械構件使頂出系統提前復位的構造。 |
14 | 推管模 | 200x200 | 推管模常用來圓筒狀制品的脫模。推管沿整個周邊推頂制品,使制品受力均勻,無推出痕跡。型芯和凹模同時設在動模一側,以便提升制品的同軸度。 |
15 | 后模斜抽芯模 | 200x200 | 該模具成型塑料制品內側有斜凹槽,模具應用定模板拉鉤擺桿式順序分型機構,應用推桿推出制品。順序分型的目的是完成側向斜抽芯。 |
16 | 鏈條成型模 | 200x200 | 該模應用45°對開分型,行位精確定位.并集點澆口與斜導柱等功能.成型多圓相扣之設備.第一次成型四圓 相扣,成型設備125×26×3mm.經過簡便實操并可兩圓二次相扣,完成鏈條無限延長.是注塑模具中較經經典型的構造之一。 |
17 | 大行位藏小行位模 | 200x200 | 開模時斜導柱帶動大行位內的小行位先形位移,待小行位與膠位分離后,再位移大行位,適合于側邊形狀突出,有較深的凹槽而而且膠位太薄的塑料制品。 |
18 | 爆炸型芯模 | 200x200 | 合模時鑲件沿圓形型芯上的斜導向槽位移,使圓形型芯的的外圍達到閉合狀態。此模具適合于圓形而而且圓形內部有凹槽的塑膠制品。 |
19 | 雙色模 | 200x200 | 模具由一套后模和兩套前模包括,一套前模同共用后模注塑出制品后,再將制品套在共用后模型芯上,用另一套前模和共用后模實行二次注塑,以成型制品表面上不一樣顏色或材料的膠位。 |
20 | 彩色剖面細水口模 | 200x200 | 該模是截面形狀小如針點的澆口,設定有提升溶體的剪切速率,提升溶體的流動性,有利于充模,澆口痕跡小、容易修整,澆口位置能較自由地選用。 |
