機械裝調技術控制實訓臺
機械裝調技術控制實訓臺,透明模具拆裝模型本裝置依據相關國家職業標準及行業標準，結合各職業學校、技工院校“數控技術及其應用”、“機械制造技術”、“機電設備安裝與維修”、“機械裝配”、“機械設備裝配與自動控制”等專業的培養目標而研制。
一、設備基礎簡介
本裝置依據相關國家職業標準及行業標準，集合各職業學校、技工院校“數控技術及其應用”、“機械制造技術”、“機電設備裝配與維修”、“機械裝配”、“機械設備裝配與自動控制”等專業的培養目標而研制。主要培養學員認知閱讀與測測測繪制作作作裝配圖和零件圖、鉗工基礎實操、零部位件和機構裝配工序技藝與調動、裝配重量（kg）（kg）檢驗等技能。提升學員在機械制造企業及相關行業一線工序技藝裝配與實施、機電設備裝配調動測量試驗和維護修理、機械加工重量（kg）（kg）解析與控制、基層生產管理等崗位的就業能力。
二、設備特別點
實操性強：依據相關國家職業標準、行業標準和崗位要求設定各種實際作業任務，以職業實踐活動為主線，經過“做中學”，真正提升學員的動手技能和就業能力。
適用面廣：基于機械裝調技術中的鉗工基礎實操、裝配、測量及調動、重量（kg）（kg）檢驗的作業過程實行設計，可適用實訓教學、工程實訓及職業競技比賽的需要。
模型塊化設計：由多種機械部位件包括，如：二維作業臺、多級變速箱、間歇回轉作業臺、齒輪減慢速度器和沖床機構等。既可將各部位件作為單獨的模型塊實行實訓，也可將各部位件包括綜合的機械系統實行實訓。
綜合性強：培養學員的機械識圖、常用工量具和量具的選用及使用、機械零部位件和機構工序技藝與調動、裝配重量（kg）（kg）檢驗等綜合能力。
三、技術功能
寫入電源：一相三線～220V±10% 50Hz
交流ACACAC減慢速度電動機1臺：規格限定功率（W）（W） 90W，減慢速度比 1:25
外觀尺寸（實訓臺）：1800mm×700mm×825mm
設備重量（kg）（kg）（kg）：600kg
安全保護：具電流（A）（A）（A）型漏電保護，安全符合國家標準
四、系統包括與功能
本裝置主要應用實訓臺、動力源、機械裝調對象（機械傳動機構、多級變速箱、二維作業臺、齒輪減慢速度器、間歇回轉作業臺、沖床機構等）、裝調工量具、常用量具等部分包括。

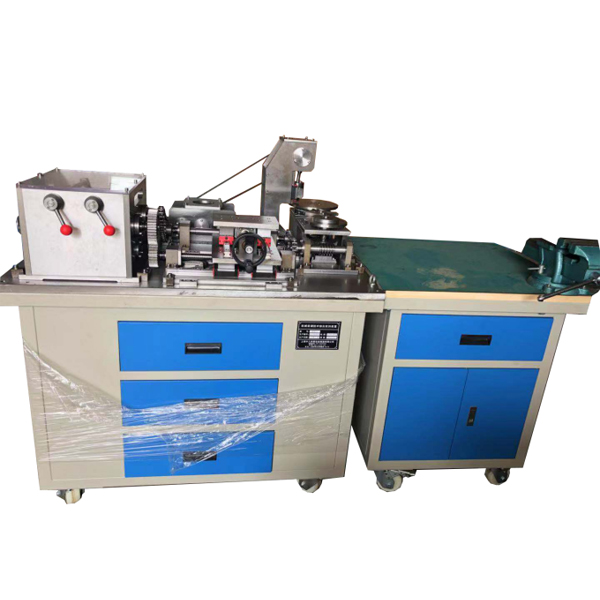

1.實訓臺：應用鋼制雙層亞光密紋噴塑構造，含有概括實操區域和機械裝調區域兩部分。實操區域主要應用實木臺面、橡膠墊等包括，用來鉗工加工和裝配各種機械零部位件；機械裝調區域應用鑄件實操臺面，學員可在上面裝配和調動各種機械機構。
機械裝調技術控制實訓臺,透明模具拆卸裝配模型
透明拆卸裝配實訓模具系列-沖壓模具
| 1 |
沖孔模 XSTMFZCM-001 150×150mm |
1套 |
用模具沿封閉線沖切板料沖下的部分為廢料,封閉線外是設備. 沖壓1孔，料帶運用四處擋料銷定位。 |
| 2 |
落料模 XSTMFZCM-002 150×150mm |
1套 |
用沖模沿封閉輪廓彎彎彎曲線沖切,封閉線內是設備,封閉線外是廢料.用來制造各種形狀的平實操實操操作面板零件. 沖壓菱形工件，設備尺寸不小于35×30 mm，料帶運用擋料銷定位。 |
| 3 |
彎曲模 XSTMFZCM-003 150×150mm |
1套 |
把板材料沿直線彎成各種形狀,可以加工形狀較復雜的零件。 以菱形工件作為導料，彎曲高度不小于10 mm，設備自動從凸模脫落。 |
| 4 |
正裝復合模 XSTMFZCM-004 200×150mm |
1套 | 在模具同一位置上能完成幾個不一樣的沖裁工序的模具.正裝復合模,它的落料凹模在下模處,凸凹模裝在上模處.不適用來多孔制件的沖裁沖壓菱形工件，料帶運用擋料銷定位。 |
| 5 |
倒裝復合模 XSTMFZCM-005 200×150mm |
1套 | 模具同一位置能完成幾個不一樣的沖載工序的模具.倒裝復合模,它的落料凹模在上模處,凸凹模裝在下模處,適用來制件平直度要求不高的厚板制件,實操便利.安全,適用來多孔制件的沖裁.沖壓菱形工件，料帶運用擋料銷定位。 |
| 6 |
拉伸模 XSTMFZCM-006 150×150mm |
1套 |
把板材料毛坯成形成各種開口空心工件的模具,此模具帶壓邊裝置,拉深前毛坯套在壓邊圈上依靠外觀定位,拉深后冷沖件從凸模上托出,凸凹模全部裝備有頂出裝置。 拉伸小鋁蓋，拉伸深度不小于8 mm，設備尺寸不小于35 mm，模具帶有壓邊構造，并而而且調動非常便利。 |
| 7 |
連續拉延模 XSTMFZCM-007 200×150mm |
1套 |
制品首次拉深無法成形,需要多次拉延的模具。該模具用帶料一端順序拉延,直到最后一次拉延時才將制件由帶料上沖落。 拉延帶有凸緣的小鋁蓋，拉伸深度不小于8 mm，設備尺寸不小于20mm，第一次拉延深度不小于2 mm，模具帶有壓邊構造，并而而且調動非常便利。 |
| 8 |
多工位級進模 XSTMFZCM-008 200×150mm |
1套 |
多工位級進模是精密高效,長壽命的模具.它適用來冷沖小尺寸,薄料,形狀復雜和大批量生產的冷沖零件. 該模具為落料、沖孔、彎曲級進模，毛料由定位銷和擋料銷全程定位，為90度彎曲，尺寸不小于20×15×10 mm。 |
| 9 |
V型翻板彎曲模 XSCZFZCM-009 150×150mm |
1套 | 該模具為避免材料滑動，在定模部分高有兩塊翻板。當凸模壓下時，翻板隨材料彎轉，定位板必須與材料接觸，所成型的零件精確度較高。V型零件尺寸不小于30×20×10 mm。 |
| 10 |
圓管沖模 XSCZFZCM-010 150×150mm |
1套 | 該模具需將平坯料一次彎成圓管形零件。定模有兩件活動凹模由頂板托住，當凸模將材料壓下時，模型塊相向轉動，將材料彎成圓形。凸模上升時，已彎成圓管零件就套在其上，隨之上升。圓型零件尺寸不小于Ф17×30 mm.。 |
| 11 |
型滑塊沖模 XSCZFZCM-011 150×100mm |
1套 | 該模具需將平坯一次彎成兩內側角度小于90°的零件。模具定模部分需有兩個滑塊，平坯放在定位板上，當凸模下降時，平坯先被 彎成∪型 ，凸續繼下降，滑塊開始動作將∪形兩側向內彎成所需角度。型零件尺寸為45×30×20 mm。 |
