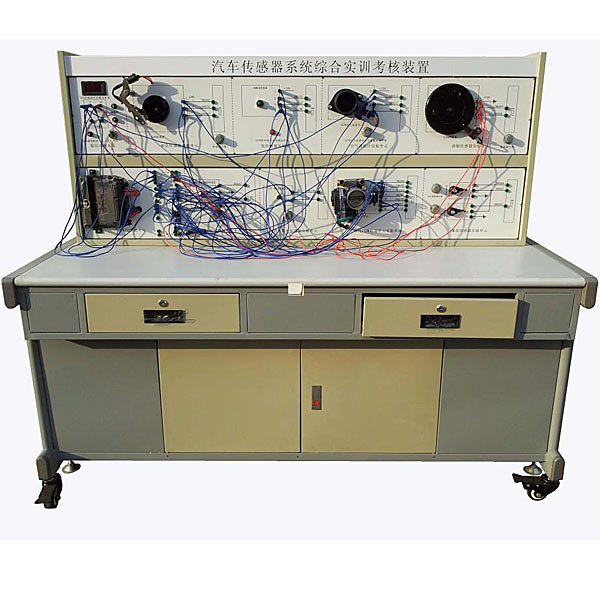

汽車傳感器系統實訓裝置,PLC及變頻調動速度綜合實訓裝置

一、設備簡介
該設備應用 汽車傳感器系統的真實部位件，充分展示汽車傳感器系統的包括構造和作業過程。
適用來學校對汽車傳感器系統課程課程課程理論和維修實訓的教學需要。
本設備適用汽車職業教育的“五個對接十個銜接”的教學需要。
二．功能特別點
1.應用完整的發動機傳感器部位件，使用曲軸傳感器信號輪，模仿發動機運行；
實訓插接實訓連接線連接好后，可真實演示發動機傳感器、控制單元的作業過程(如火花塞點火、噴油器噴油、燃油泵作業的動作過程。)
2.裝配原車發動機控制單元，可位移臺架，多個傳感器。
3.示教板實操實操操作面板上繪有彩色噴繪電子線路圖，學員可直觀對照電子線路圖對接傳感器，認知和解析汽車傳感器系統的作業原理。
4.示教板上裝配備裝備裝備有燃油箱，燃油量等傳感器，發動機控制單元，油泵繼電器，點火開關，診斷座，保險盒，實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子，可直接在實操實操操作面板上檢驗測量試驗發動機傳感器控制系統電子線路元件的電信號。
5.設備實操實操操作面板上傳感器側裝配備裝備裝備有檢驗測量試驗端子，可直接對接傳感器。
6.設備上裝配備裝備裝備有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元實行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數值流、執行元件測量試驗、功能數值設定、波動線解析等自診斷功能。
7.設備實操實操操作面板部分應用1.5mm冷板沖壓成形構造，外觀美觀；底架部分應用鋼構造焊接，表面應用噴涂工序技藝處置整理，帶自鎖腳輪裝置，示教板底座上配備裝備裝備有40cm左右的桌面，便利存放圖紙文檔實訓指導書、輕型檢驗測量試驗儀表器具等。




汽車傳感器系統實訓裝置,PLC及變頻調動速度綜合實訓裝置

一、基礎簡介

本裝置集變頻控制、plc編程邏輯控制器、通信編輯器、編程系統、工控組態系統、擬真教學系統、模仿控制實訓箱式掛式模型塊件、實物與于一體，綜合性強、功能齊全。PLC部分可直觀地實行基礎指令實訓，多個應用廣泛的PLC實際應用模仿和實物控制實訓，同時也為了高層次的設計研發實訓實訓提供良好的條件：為了集合教學要求，設計過程參考國內多種教學圖紙文檔實訓指導書及實訓指導書，從中精選最具經經典型性的實訓內容，配備裝備裝備裝備三相鼠籠異步電動機及繼電器，能完成多個電氣控制項目實訓。

二、特別點

1．裝置應用集合套件多構造  更換實訓模型塊便捷，如需拓展功能或研發新實訓，只需添加實訓箱式掛式模型塊件即可，永不淘汰。

2．PLC實訓對象形像逼真，接近工業現場的實際應用，經過本實訓裝置的實訓，學員很快就能適應現場的作業。

3．應用西門子可編程控制器，功能強大，功能優越，應用模型塊化設計，集合靈活。

4．組態棒圖教學 應用MCGS工控組態系統，全部實訓全部已編輯出形象直觀、動感強、教學效果好的組態棒圖，實行實訓動態跟蹤教學。
5.基于現場總線的組態監控實訓教學：經過現場總線互聯網，將實訓裝置（從站）PLC和主站PLC實行1：N通信。從站的PLC運行控制對象的程序，運用工控互聯網集中監控的功能，主站PLC可以對隨意臺從站PLC實行就地就地就地實時監控，符合工業現場控制的要求。學員單獨經過PLC完成對各種實訓對象的控制，并實行組態就地就地就地實時監控（1：1通信）。

三、裝置含有概括

（一）PLC部分

1．PLC可編程控制器實訓臺：提供三相電源，直線DC穩壓電源及安全保護裝置

2．PLC實訓套件

PLC實訓模型塊一：

1）音樂噴池模仿控制  2）答題器模仿控制  3）裝配流水線的模仿控制 4）十字路交通燈模仿控制  5）自動軋鋼機模仿控制 6）天塔之光/電視塔電波模仿控制

PLC實訓模型塊二：

1）自動送料裝車/傳送帶模仿控制  2）多種液體混合裝置/攪拌機模仿控制 3）自動售貨機模仿控制 4）水塔自動供水模仿控制  5）郵件分揀模仿控制

PLC實訓模型塊三：

1）基礎寫入/輸出實訓  2）四層電梯自動控制  3）中間繼電器

PLC實訓模型塊四：

1）電鍍系統模仿控制  2）洗衣機自動控制  3）LED七段數碼管顯露控制
