一、設備簡介
該設備應用 大眾桑塔納3000 汽車皮帶類（含有概括：發電動機皮帶、正時皮帶、壓縮機皮帶、方向助力泵皮帶及固定調動附件總成）實物為基礎，充分展示汽車皮帶類的包括構造和保養拆卸裝配過程。
適用來學校對汽車皮帶類保養與更換的實訓教學需要。

二、功能特別點
1.應用汽車皮帶類（含有概括：發電動機皮帶、正時皮帶、壓縮機皮帶、方向助力泵皮帶及固定調動附件）實物制作，充分展示汽車皮帶的裝配構造。
2.可真實完成汽車發電動機皮帶，方向助力泵皮帶，空調壓縮皮帶，發動機正時皮帶更換作業實訓。

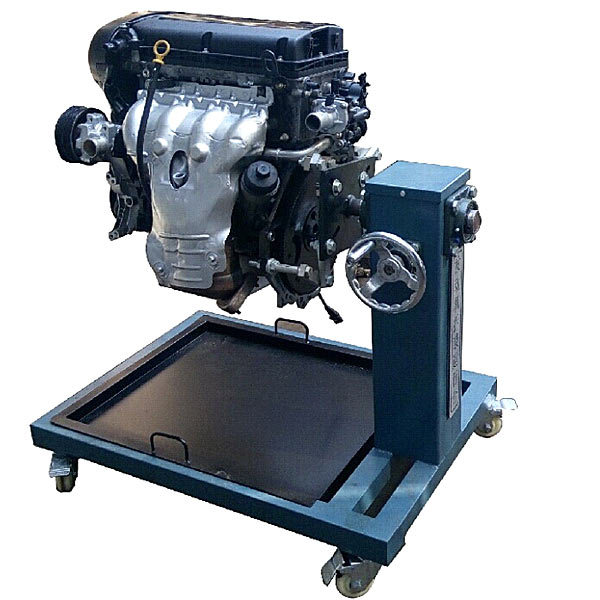

3.拆卸裝配翻轉架應用了高強度的鋼構造焊接，表面經噴涂工序技藝處置整理，下部帶有自鎖腳輪裝置，可位移式，便利教學。
4.下部存放大面積接油盤，便利小零件或螺絲的集中存放。
5.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
渦輪蝸桿圓錐齒輪減慢速度器：進入系統后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減慢速度器：進入系統后應用視頻的形式播放內容，視頻內容應含有：零件名稱（掃描二維碼可看零部位件名稱）、拆卸裝配演示（含有拆卸、裝配）、虛擬拆卸裝配（含有整體、低速軸、中速軸、高速軸、箱蓋、箱座）
圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器：點擊進入后自動跳轉到edrawings界面，模型均為三維（3D）（3D）（3D）模型，經過點擊零部位件顯露零部位件名稱，可360°全方位旋轉、放大、縮小、平移，同時可經過位移零部位件功能，將整個減慢速度器實行拆卸組裝，同時可以選用主頁按鈕回到減慢速度器最初始的狀態。圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器多加了插入橫斷面功能，可自由拖動橫斷面查看減慢速度器內部構造。
B.軸系構造的設計及虛擬拆卸裝配界面可選零件認知、拆卸裝配演示、實戰實操。
1、零件認知：內設斜齒輪、無孔端蓋、聯軸器、聯軸器鍵、軸、齒輪鍵、帶孔端蓋、軸套、深溝球軸承的三維（3D）（3D）（3D）模型與零件名稱，隨意零件均可實行360°旋轉
2、拆卸裝配演示：內置2個案例，將鼠標位移到某一零件位置時（底座與軸承座除外），該零件自動放大，并顯露零件名稱，設定有拆卸與裝配按鈕，功能由系統自動完成軸系構造拆卸與裝配。三維（3D）（3D）（3D）場景均可實行360°全方位旋轉、放大、縮小、平移。





汽車檢修工實訓裝置,電氣設備二次接線實訓裝置

一、概 述

本裝置是為了適應高職高專教育改革與發展的需要，以培養技術技能型人才而研發的設備，其中電氣設備主要含有概括互感器和開關電器，應用實物，配備裝備裝備有與該實物相關的裝配接線和運行實操，增強了感性認知，強化了現場應用知識；二次部分主要含有概括斷路器的控制線路與信號線路；中央信號和其他線路等。

本裝置適用來發電、供電和電力自動化等相關專業的實訓教學，也可供從事繼電保護及二次線路的設計、裝配和運行的工程技術人員參考。

二、實訓內容

（一）互感器實訓內容

1.電壓（V）（V）（V）互感器特性測量試驗

2.電壓（V）（V）（V）互感器接線方法

3.電流（A）（A）（A）互感器特性測量試驗

4.電壓（V）（V）（V）互感器接線方法

（二）開關電器實訓內容

1.塑殼斷路器的原理與接線

2.隔離開關的原理與接線

3.負荷開關的原理與接線

4.自動重合閘的原理與接線

（三）二次部分實訓內容

1.信號繼電器

2.中間繼電器

3.沖擊繼電器

4.閃光繼電器

5.斷路器的基礎控制線路

6.斷路器的防“跳躍”閉鎖線路

7.燈光監測的斷路器的控制線路

8.燈光和音響監視的斷路器控制線路

9.有信號繼電器的信號起動線路

10.重復動作手動復歸的中央信號裝置

11.重復動作自動復歸的中央信號裝置

12.閃光信號裝置

（四）考核項目

1.音響監視的斷路器控制線路

2.不重復動作的中央信號裝置

3.自動重合閘前加快速度保護
