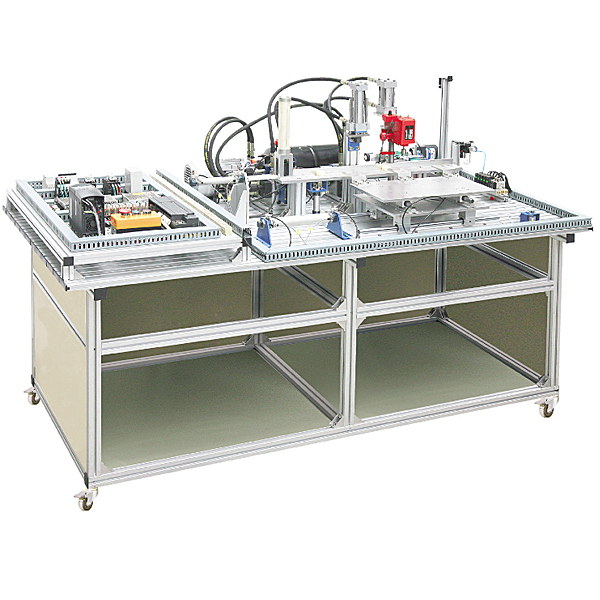

機電液氣實訓臺為鋁制型材構造，在上面可裝配上料單元、間歇式傳送及夾緊單元、沖壓?jiǎn)卧@孔單元和分揀單元，并配備裝備裝備有主機、變頻器、觸摸屏、、三相異步交流ACACAC電動機、交流ACACAC減慢速度電動機、直線DC電動機、液壓機系統、鉆機及其液壓進給系統、氣壓傳動系統等，含有概括一個經經典型的機電氣液綜合應用系統。可以實行經經典型機電氣液一體化系統的裝配、液壓氣動管路裝配、電氣控制線路布線、觸摸屏與plc編程及調動測量試驗、整機調動測量試驗及運行等技能實訓，從而使學員掌控把握機電氣液的相關知識和技能。

功能數值及功能

1.作業電源：三相五線～380V±10%
2.外觀尺寸：1400mm*960mm*750mm
3.微型液壓動力源：規格限定功率（W）（W） 735W；規格限定排量 1.6mL/r；規格限定壓力 6MPa
4.靜音空氣壓縮機：作業電源AC220V±10% 50Hz，寫入功率（W）（W）0.68kW，公稱容積24L，規格限定流量：116L/min，規格限定輸出氣壓1MPa

按照項目教學，主要完成的作業任務如下：

任務一：設備裝配與調動
(1)上料、傳送、夾緊、分揀等自動化機構的裝配與調動；
(2)PLC、變頻器、漏電斷路器、開關電源等電氣部位件的定位裝配及調動；
(3)氣動部位件的裝配與調動；
(4)液壓部位件的裝配與調動。
任務二：液壓傳動系統識圖與管路裝配
液壓機、鉆機進給系統、液壓泵站等液壓傳動系統的識圖與液壓管路裝配。
任務三：氣動系統識圖與管路裝配
調壓、換向、調動速度、順序動作控制等氣動系統的識圖與氣管裝配。
任務四：電氣控制線路原理圖設計與布線
含有：按照作業流程和控制要求，設計自動控制系統的電氣原理圖，按原理圖布置、連接控制系統電子線路。
任務五：程序語言編寫與調動測量試驗
各電氣控制線路PLC程序及觸摸屏界面的編寫與調動測量試驗。
任務六：機電氣液一體化設備的整機調動測量試驗與運行
含有：變頻器控制功能數值設定，機械機構、液壓傳動與氣動系統、觸摸屏與PLC電控系統的調動測量試驗與運行。
具體實訓內容如下：
1. 供料單元的裝配與調動測量試驗的實訓；
2. 加工單元的裝配與調動測量試驗的實訓；
3. 鉆孔單元的裝配與調動測量試驗的實訓；
4. 分揀單元的裝配與調動測量試驗的實訓；

機電液氣綜合實訓裝置,物聯網綜合實訓裝置

物聯網實訓臺集無線ZigBee、Bluetooth、Wifi、RFID等通信技術于一體，應用強大的Cortex-A9（搭配Android4.4.2實操系統）嵌入式處置整理器作為智能終端，協作多種傳感器模型塊，提供豐富的實訓例程，便利物聯網無線互聯網、傳感器互聯網、RFID技術、嵌入式系統、等多種物聯網課程等的學習掌控把握掌控把握掌控把握。

實訓平臺含有概括7個部分，分別為安防/門禁實訓區、家居電源實訓區、智能交通實訓區、智能商場貨儲物儲物儲物柜實訓區、智能農業實訓區、嵌入式網關實訓區、綜合拓展實訓區。應用Cortex-A9、Cortex M3、8051等控制器，配備裝備裝備裝備高精確度溫濕度、光照、可燃?xì)怏w、雨滴、人體感應、振動、高頻讀寫器、超高頻讀寫器等傳感器模型塊，經過標準連連接口與通信節點建立連接，完成傳感器數值的快速收集和通信，深入學員對物聯網各個行業（農業、家居、貨儲物儲物儲物柜、交通）系統的理解，熟悉物聯網發展的最新技術，適用物聯網實訓室基礎教學課程支撐。

實訓臺應用金屬構造，工業級傳感執行器直接面向?qū)嶋H應用，注重于實踐動手能力的培養。

功能布置

實訓平臺含有概括7個部分，分別為安防/門禁實訓區、家居電源實訓區、智能交通實訓區、智能商場貨儲物儲物儲物柜實訓區、智能農業實訓區、嵌入式網關實訓區、綜合拓展實訓區；深入學員對智能家居、智慧農業、倉儲管理、智能交通等各個行業的認知，熟悉物聯網的最新技術，適用物聯網實訓室基礎教學及實訓課程支撐。

傳輸協議

支持多種無線傳輸方法(Zigbee、433、Bluetooth 4.0、WiFi和IPV6),Cortex-M3數值收集/控制點，搭配靈活便利。

涉及課程

含有無線傳感網、ZigBee無線通信、Wi-Fi無線互聯網、IPv6無線互聯網、藍牙無線通信、433無線通信、RFID射頻識別、Android位移研發、嵌入式研發、傳感器技術、執行控制技術。為學員學習掌控把握掌控把握掌控把握物聯網知識點提供良好的實訓實訓平臺。

延伸拓展

預留CAN、485、4-20mA、0-10V、串行口、繼電器、電源等連連接口，選配不一樣的模型塊，實行不一樣知識點教學，亦便利學員按照實際需求自由拓展；平臺設定有豐富的動手實操功能，每個模型塊全部有連連接口經過端子引到實操實操操作面板上，學員可以手動連接各個模型塊設計控制線路。
