工業自動化傳感器應用與檢驗測量試驗綜合實訓裝置

一、裝置基礎簡介
工業傳感器應用與檢驗測量試驗綜合實訓裝置是一款既含有了工業傳感器原理應用、工業環境的軟硬件集合的實訓平臺，同時提供了項目化的教學資源。工業傳感器和工業應用環境深度銜接，讓學員在學習掌控把握掌控把握的過程中融入到工廠的環境中，從而提升學員的積極性和主動性。設備上的信號檢驗測量試驗點完全由工業化控制對象實際運行產生。學員可以在近似工業調動測量試驗現場實行傳感器電子線路的裝配和調動測量試驗應用，使學員可以生動并深入的理解各類傳感器的在工業現場的使用場合及檢驗測量試驗應用條件，培訓學員對工業傳感器的應用選型、故障解析與診斷的能力等。
實訓裝置應用模型塊化構造設計，有簡便到復雜循序遞進的過程，便利學員基于項目化的任務實行搭建，同時支持學員創新和二次研發。各工業環境全部取景于工業傳感器實際的應用現場和實際情況。實訓裝置含有了光電傳感器、接近傳感器、電容式傳感器、電感式傳感器、光纖傳感器、壓力傳感器、直線位移傳感器、磁感應傳感器、霍爾效應傳感器、稱重傳感器、溫度（℃）（℃）傳感器、濕度傳感器等模型塊的實訓原理單元、工業應用單元、工業場景單元；同時還含有超聲波傳感器的工業應用單元和工業場景。

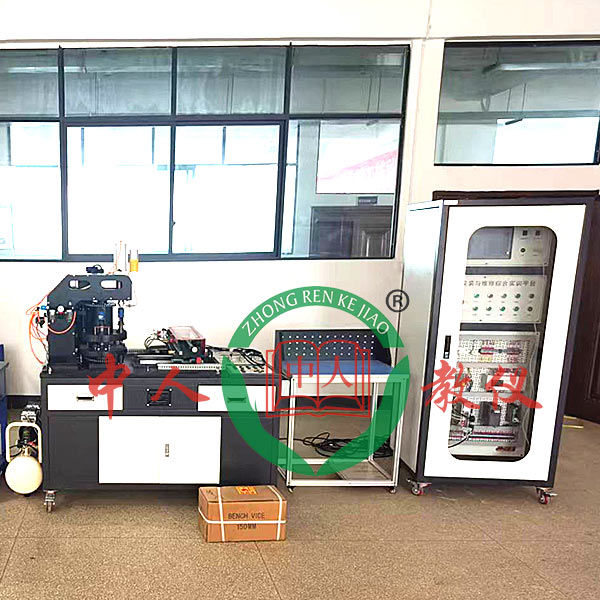

（參考圖）

二、技術功能數值
1.作業電源：一相三線 AC 220 V±5% 50Hz；
2.設備尺寸：L1620mm×W980mm×H1760mm；
3.規格限定功耗：1kW；
4.設備重量（kg）（kg）：70kg；
5.環境溫度（℃）（℃）：≤78%
6.場地要求：1.7m×1.3m；
7.安全保障功能：設定有急停按鈕，漏電保護，過壓過電流（A）（A）保護，過熱保護，接地保護，全部材料均符合環保標準。

三、配備裝備配備裝備及功能數值
（一）實訓裝置
1、應用鋁制框體構造，立柱規格≥10*5CM，梯形形狀設計，中間設定有卡槽用來裝配裝飾條；下部支撐型材≥7*4CM，梯形形狀設計，端頭應用專用圓弧型ABS材料注塑成型；實訓臺底下設定有便利位移的萬能轉向輪，在不需要位移時可自由調動腳墊實行固定。
2、上方設定有LED照明燈，照明燈應用專用C型鋁制型材設計，前部設定有白色漫反射蓋板，45度角向下照明。中間設定有專用型材設計的橫梁，可以掛放配套的鋁制構造的實訓模型塊。
3、作業臺面分為左右兩邊，左邊用來裝配各種控制機構，應用工業鋁型材桌面便利各種機構的更換，右面桌面為防火燒燒、防水浸浸、耐磨損損高密度防火燒燒板，四周弧形設計，應用PU封邊工序技藝有效防止水及空氣進入造成板材膨脹開裂，造型美觀大方，堅固耐用，設定有耐磨損損、耐刻刮、耐高溫、耐沖擊、易清潔、防火燒燒、防水浸浸、防酸堿等優點。
4、實訓桌下方設定有鋼制儲物儲物柜子，靜電噴塑烤漆工序技藝，不少于兩種顏色搭配，儲物儲物柜子前部邊角應用弧形設計，兩邊設定有2個儲物儲物柜子，用來存放實訓模型塊或計算機數值數值主機等，中間設定有三個抽屜，用來存放實訓工量具實訓連接線實訓指導書等。
5、作業臺屏峰共有四大區域分表用來裝配電源臺，電氣控制裝配網孔板，用來展示工業場景和系統的顯露器，傳感器實訓模型塊掛放。
6、電源臺
設定有三相四線漏電保護器、斷電保護、短路保護、設定有電源啟動按鈕、停止按鈕、急停，一個電壓（V）（V）指示表、一個電流（A）（A）指示表。一路AC220V輸出五孔插頭座，一路AC22V輸出安全插頭座，一路24V/3.2A輸出并帶有短路保護，一個直線DC電壓（V）（V）表、一個直線DC電流（A）（A）表。
7、信號對接模型塊
16路數字量模型塊寫入8路模仿量寫入，邏輯電平0V~1V：邏輯電平1:10V~30V，寫入類型±10V、0~10V、±5V、4~20mA、0~20mA，網口通訊方法，Modbus TCP協議，支持10/100Mbps以太網，連接到上位機系統，雙看門狗，功耗1.5W 24VDC。
8、工業環境模型塊
絲桿檢驗測量試驗模型塊主要含有可調動速度直線DC電動機模型塊、絲桿傳動模型塊、被檢驗測量試驗對象、各種類型傳感器可位移支撐架，限位開關等包括。輸送帶檢驗測量試驗模型塊主要含有電動機、旋轉平臺（帶有各種不一樣檢驗測量試驗對象）、傳感器距離調動機構。

（二）光電式接近傳感器
1、工業光電傳感器（漫反射）：作業電壓（V）（V）10-30VDC，負載電流（A）（A）＜100mA,防護等級IP67，短路保護，三線制。
2、工業光電傳感器（對射）：作業電壓（V）（V）10-30VDC，負載電流（A）（A）＜100mA,防護等級IP67，短路保護，三線制。
3、微型光電傳感器（U型）：作業電壓（V）（V）10-30VDC，負載電流（A）（A）＜100mA,防護等級IP67，短路保護，三線制。
4、工業應用場景：工業應用場景系統輸送帶貨物自動控制案例主要含有輸送帶、貨物、調動速度電動機、光電傳感器、印標裝置等包括可和硬件設備聯動擬真。

（三）電感式接近傳感器
1、工業接近傳感器：作業電壓（V）（V）10-30VDC，負載電流（A）（A）＜100mA,防護等級IP67，短路保護，三線制。
2、微型工業接近傳感器：作業電壓（V）（V）10-30VDC，負載電流（A）（A）＜100mA,防護等級IP67，短路保護，三線制。
3、工業應用場景：工業應用場景系統單軸直線機械手定位自動控制案例主要含有直線輸送機構、氣動機械手、電動機、電感式接近傳感器、物料臺等包括可和硬件設備聯動擬真。

（四）電容式接近傳感器
1、工業電容式傳感器：作業電壓（V）（V）10-30VDC，負載電流（A）（A）＜100mA,防護等級IP67，短路保護，三線制。
2、工業應用場景：工業應用場景系統汽車門禁系統控制案例檢驗測量試驗人手靠近的接近傳感器位于車門把手(1)內。一旦檢驗測量試驗到有物體靠近，主控單元(2)經過低頻天線(3)發送一個喚醒信號；該信號激活汽車鑰匙發送器(4)。汽車鑰匙發送器于是與RFID接收器(5)交換信息；如果編碼信息與主控單元(2)匹配，汽車門鎖就打開。接近檢驗測量試驗和ID識別的整個過程約幾分之一秒。這意味著當手拉門把時，門鎖已經打開了。同時可以和硬件設備聯動擬真。

（五）光纖傳感器
1、工業光纖傳感器：作業電壓（V）（V）10-30VDC，負載電流（A）（A）＜100mA,防護等級IP67，短路保護，三線制。
2、工業應用場景：工業應用場景系統準確檢驗測量試驗不一樣高度及種類的食品托盤案例主要含有輸送帶、搬運機械手、托盤、光纖傳感器等包括可和硬件設備聯動擬真。

（六）壓力傳感器
1、工業壓力傳感器：測量界限界限0~10KPA，輸出信號電壓（V）（V）0~10V，作業電源24V。作業溫度（℃）（℃）（-20~85）℃，防護IP65,
2、工業應用場景：工業應用場景系統儲氣罐壓力控制案例主要含有儲氣罐、氣泵、氣管、壓力表、壓力傳感器等包括可和硬件設備聯動擬真。
（七）直線位移傳感器
1、工業位移傳感器：檢驗測量試驗距離10--100mm，作業電壓（V）（V）10-30VDC，防護等級IP67，三線制。
2、工業應用場景：工業應用場景系統貨物高度檢驗測量試驗案例主要含有貨物平臺、自動檢驗測量試驗機構、直線位移傳感器、高度顯露單元等包括可和硬件設備聯動擬真。
（八）磁性霍爾效應傳感器
1、工業磁性霍爾傳感器 ：作業電壓（V）（V）10-30VDC，負載電流（A）（A）＜100mA,防護等級IP67，兩線制。
2、工業應用場景：工業應用場景系統公交車氣動門的自動控制案例主要含有公交車門、氣缸、磁性傳感器等包括可和硬件設備聯動擬真。
（九）稱重傳感器
1、工業稱重傳感器：檢驗測量試驗重量（kg）（kg）100g，作業電壓（V）（V）10-30VDC，防護等級IP67，三線制
2、工業應用場景：工業應用場景系統地磅應用案例主要含有地磅、重量（kg）（kg）顯露單元、稱重傳傳感器等包括可和硬件設備聯動擬真。
（十）溫度（℃）（℃）傳感器
1、工業溫度（℃）（℃）傳感器：高精確度溫度（℃）（℃）傳感器，溫度（℃）（℃）測量界限-40~0~125℃，測量介質氣體，平穩功能±1%RH FS/年，主體外殼ABS工程塑料、過濾器聚乙烯、線纜鎖緊頭尼龍，顯露LCD液晶顯露帶背光、密封件丁晴橡膠，輸出信號4-20mA,供電電壓（V）（V）24VDC。
2、工業應用場景：工業應用場景系統農業大棚自動控制案例主要含有大棚整體主題、自動通風系統、自動遮陽系統等包括可和硬件設備聯動擬真。
（十一）濕度傳感器
1、工業濕度傳感器：高精確度濕度傳感器，濕度測量界限0`100%RH(相對濕度)，測量介質氣體，平穩功能±1%RH FS/年，主體外殼ABS工程塑料、過濾器聚乙烯、線纜鎖緊頭尼龍，顯露LCD液晶顯露帶背光、密封件丁晴橡膠，輸出信號4-20mA,供電電壓（V）（V）24VDC。
2、工業應用場景 工業應用場景系統農業大棚自動控制案例主要含有大棚整體主題、自動通風系統、自動遮陽系統等包括可和硬件設備聯動擬真。
（十二）限位開關：微動開光有1個常開觸點、1個常閉觸點、1個一起合作共用觸點，動作位置高精確度按鈕型，觸點到點系數高、抗電磨損功能和抗熔焊性良好。
四、實訓實訓內容
工業傳感器應用與檢驗測量試驗綜合實訓裝置用來教學，可按項目化、循序遞進、工學集合的模式規劃教學活動，完成以下作業任務：
1.光電式接近傳感器的原理、裝配調動測量試驗、檢驗測量試驗、應用；
2.電感式接近傳感器的原理、裝配調動測量試驗、檢驗測量試驗、應用；
3.電容式接近傳感器的原理、裝配調動測量試驗、檢驗測量試驗、應用；
4.光纖傳感器的原理、裝配調動測量試驗、檢驗測量試驗、應用；
5.壓力傳感器的原理、裝配調動測量試驗、檢驗測量試驗、應用；
6.直線位移傳感器的原理、裝配調動測量試驗、檢驗測量試驗、應用；
7.磁性霍爾效應傳感器的原理、裝配調動測量試驗、檢驗測量試驗、應用；
8.稱重傳感器的原理、裝配調動測量試驗、檢驗測量試驗、應用；
9.溫度（℃）（℃）傳感器的原理、裝配調動測量試驗、檢驗測量試驗、應用；
10.濕度傳感器的原理、裝配調動測量試驗、檢驗測量試驗、應用；
11.限位開關的原理、裝配調動測量試驗、檢驗測量試驗、應用；
12.氣敏傳感器的原理實訓。
