機床電氣智能故障考核系統

一、實訓平臺
1、尺寸：下部鋼制圓盤直徑約400mm，整體高度約1200mm。中部支撐桿應用直徑40mm圓形工業型材，卡線盤直徑約300mm，應用10mm優質鋁板加工，表面磨砂工序技藝，防刮痕，整體美觀、高檔。
2、下部裝配4個滾輪，其中2個為萬向滾輪，2個為帶剎車滾輪。

二、配備裝備及功能

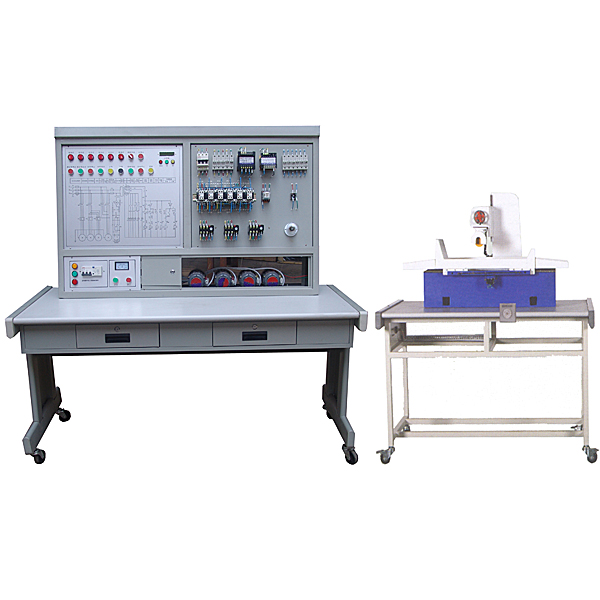

1、M7120平面磨床電氣故障檢修與排除實訓裝置
（1）故障設定系統電源與設備電源分開，故障系統設定電源應用AC220V，電氣電子線路設備應用AC380V±5%（三相五線）電源。
（2）設備在沒有設定故障的時候通電（AC380V）要能夠完成電氣功能。
（3）外觀尺寸：約600×600mm（長×寬）。
（4）可完成M7120平面磨床電氣線路故障查驗、解析及排除考核內容。
（5）故障點數量：約10個，不出現短路故障，全部故障均為斷路故障。故障設定實操在7寸觸控屏實行，觸摸屏應與設備裝配在一體，可實行手動設定（可隨意設定1-10個故障）和自動隨機設定（可隨意設定1-10個故障）兩種方法，同時能完成考試時間設定、交卷等考試功能。
（7）手動設定和自動設定的頁面要能夠顯露設定的故障個數，以及排除正確的個數，以及排故的時間等。
（8）考試功能需要可以隨機和手動設定兩種方法，考試要出現故障點的個數，和考試時間的倒計時，考試時間要可隨意設定，考試時間到，出現考試結束的界面，由教師寫入密碼，可查看考試成果，考試成果可選用存檔或刪除，該項實操只有教師（密碼正確）可實操。
（9）系統的響應時間不能超過0.1秒。
（10）電氣電子線路全部元件端點均需要應用8mm快速插接端口引出，可經過接插線的方法實行故障排除。
（11）在電氣電子線路斷電的情況下，經過接插線排除故障，排故正確是，系統要能夠顯露排故正確。
（12）在電氣電子線路沒有短路的情況下能夠實行通電（AC380V）試驗。
（130電子線路的全部接線、端口等需要有線標，線標需要與電氣原理圖上的標識一致。
（14）實操操作面板應用2mm厚度鐵板，表面噴塑，圖文應用彩色打印，保證不褪色，不脫落。
2、CA6140型臥式車床電氣故障檢修與排除實訓裝置
（1）故障設定系統電源與設備電源分開，故障系統設定電源應用AC220V，電氣電子線路設備應用AC380V±5%（三相五線）電源。
（2）設備在沒有設定故障的時候通電（AC380V）要能夠完成電氣功能。
（3）外觀尺寸：約600×600mm（長×寬）。
（4）可完成CA6140型臥式車床電氣線路故障查驗、解析及排除考核內容。
（5）故障點數量：約10個，不出現短路故障，全部故障均為斷路故障。故障設定實操在7寸觸控屏實行，觸摸屏應與設備裝配在一體，可實行手動設定（可隨意設定1-10個故障）和自動隨機設定（可隨意設定1-10個故障）兩種方法，同時能完成考試時間設定、交卷等考試功能。
（6）手動設定和自動設定的頁面要能夠顯露設定的故障個數，以及排除正確的個數，以及排故的時間等。
（7）考試功能需要可以隨機和手動設定兩種方法，考試要出現故障點的個數，和考試時間的倒計時，考試時間要可隨意設定，考試時間到，出現考試結束的界面，由教師寫入密碼，可查看考試成果，考試成果可選用存檔或刪除，該項實操只有教師（密碼正確）可實操。
（8）系統的響應時間不能超過0.1秒。
（9）電氣電子線路全部元件端點均需要應用8mm快速插接端口引出，可經過接插線的方法實行故障排除。
（10）在電氣電子線路斷電的情況下，經過接插線排除故障，排故正確是，系統要能夠顯露排故正確。
（11）在電氣電子線路沒有短路的情況下能夠實行通電（AC380V）試驗。
（12）電子線路的全部接線、端口等需要有線標，線標需要與電氣原理圖上的標識一致。
（13）實操操作面板應用2mm厚度鐵板，表面噴塑，圖文應用彩色打印，保證不褪色，不脫落。
3、X62W萬能銑床電氣故障檢修與排除實訓裝置
（1）故障設定系統電源與設備電源分開，故障系統設定電源應用AC220V，電氣電子線路設備應用AC380V±5%（三相五線）電源。
（2）設備在沒有設定故障的時候通電（AC380V）要能夠完成電氣功能。
（3）外觀尺寸：約600×600mm（長×寬）。
（4）可完成X62W萬能銑床電氣線路故障查驗、解析及排除考核內容。
（5）故障點數量：約10個，不出現短路故障，全部故障均為斷路故障。故障設定實操在7寸觸控屏實行，觸摸屏應與設備裝配在一體，可實行手動設定（可隨意設定1-10個故障）和自動隨機設定（可隨意設定1-10個故障）兩種方法，同時能完成考試時間設定、交卷等考試功能。
（6）手動設定和自動設定的頁面要能夠顯露設定的故障個數，以及排除正確的個數，以及排故的時間等。
（7）考試功能需要可以隨機和手動設定兩種方法，考試要出現故障點的個數，和考試時間的倒計時，考試時間要可隨意設定，考試時間到，出現考試結束的界面，由教師寫入密碼，可查看考試成果，考試成果可選用存檔或刪除，該項實操只有教師（密碼正確）可實操。
（8）系統的響應時間不能超過0.1秒。
（9）電氣電子線路全部元件端點均需要應用8mm快速插接端口引出，可經過接插線的方法實行故障排除。
（10）在電氣電子線路斷電的情況下，經過接插線排除故障，排故正確是，系統要能夠顯露排故正確。
（11）在電氣電子線路沒有短路的情況下能夠實行通電（AC380V）試驗。
（12）電子線路的全部接線、端口等需要有線標，線標需要與電氣原理圖上的標識一致。
（13）實操操作面板應用2mm厚度鐵板，表面噴塑，圖文應用彩色打印，保證不褪色，不脫落。
4、Z3040搖臂鉆床電氣故障檢修與排除實訓裝置
（1）故障設定系統電源與設備電源分開，故障系統設定電源應用AC220V，電氣電子線路設備應用AC380V±5%（三相五線）電源。
（2）設備在沒有設定故障的時候通電（AC380V）要能夠完成電氣功能。
（3）外觀尺寸：約600×600mm（長×寬）。
（4）可完成Z3040搖臂鉆床電氣線路故障查驗、解析及排除考核內容。
（5）故障點數量：約10個，不出現短路故障，全部故障均為斷路故障。故障設定實操在7寸觸控屏實行，觸摸屏應與設備裝配在一體，可實行手動設定（可隨意設定1-10個故障）和自動隨機設定（可隨意設定1-10個故障）兩種方法，同時能完成考試時間設定、交卷等考試功能。
（6）手動設定和自動設定的頁面要能夠顯露設定的故障個數，以及排除正確的個數，以及排故的時間等。
（7）考試功能需要可以隨機和手動設定兩種方法，考試要出現故障點的個數，和考試時間的倒計時，考試時間要可隨意設定，考試時間到，出現考試結束的界面，由教師寫入密碼，可查看考試成果，考試成果可選用存檔或刪除，該項實操只有教師（密碼正確）可實操。
（8）系統的響應時間不能超過0.1秒。
（9）電氣電子線路全部元件端點均需要應用8mm快速插接端口引出，可經過接插線的方法實行故障排除。
（10）在電氣電子線路斷電的情況下，經過接插線排除故障，排故正確是，系統要能夠顯露排故正確。
（11）在電氣電子線路沒有短路的情況下能夠實行通電（AC380V）試驗。
（12）電子線路的全部接線、端口等需要有線標，線標需要與電氣原理圖上的標識一致。
（13）實操操作面板應用2mm厚度鐵板，表面噴塑，圖文應用彩色打印，保證不褪色，不脫落。
5、連接線
（1）匹配8mm快速插接端口連接線，1.2平方，電流（A）（A）10A，耐壓3000V，外殼塑料，外殼不漏任何導體，可接插；
（2）1000mm：紅色200條，綠色200條，黃色200條，黑色200條，藍色200條；
（3）600mm：紅色200條，綠色200條，黃色200條，黑色200條，藍色200條。
