一、基礎簡介

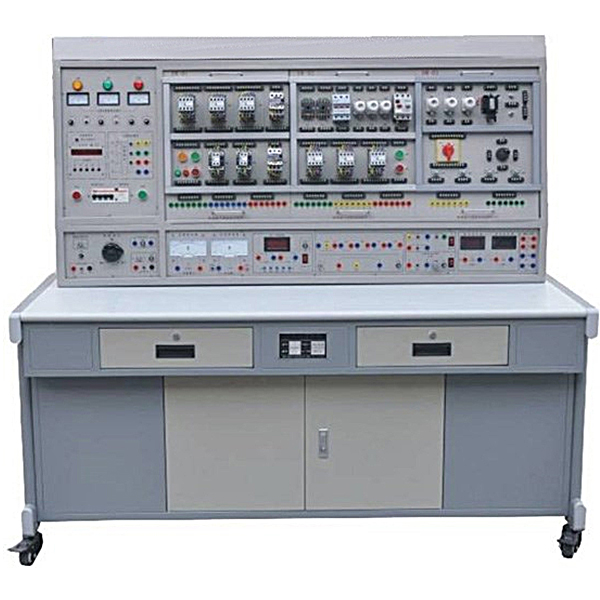

ZRWXG-01A  高功能初級維修電工及技能培訓考核裝置本裝置是按照勞動和社會保障部頒發的維修電工初、中級考核培訓技能內容所要求的電氣控制線路和實用電子線路而研發的實訓裝置，經過本實訓裝置的實訓實操，能快速掌控把握該課程的實用技術與實操技能。設定有針對性、實用性、科學性和先進性，該裝置不僅可供學員實訓實操，也是各勞動職業技能鑒定部門、大中專院校、職校、技校初級、中級維修電工技能考核的理想設備。
二、ZRWXG-01A  高功能初級維修電工及技能培訓考核裝置設備包括及特別點：
(一) DW01電源、儀表器具控制屏
控制屏為鋼制雙層亞光密紋噴塑構造，金屬鋁實操實操操作面板。為實訓提供交流ACACAC電源、高壓直線DC電源、低壓直線DC電源及各種測量試驗儀表等。具體功能如下：
1、主控功能板
(1) 三相四線電源寫入，經漏電保護器后，經過總開關,由接觸器經過起、停按鈕實行實操；
(2) 設定有450V指針式交流ACACAC電壓（V）（V）（V）表三只，指示電源寫入的三相電壓（V）（V）（V）；
(3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，設定有設定實訓時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或實操錯誤所造成的漏電警報、儀表超測量界限警報總次數, 為學員實訓技能的考核提供一個統一的標準。
2、交、直線DC電源
(1) 勵磁電源：直線DC220V/0.5A，設定有短路保護。
(2) 電樞電源：直線DC0～220V/2A連續可調電源一路，設定有短路保護。
(3) 直線DC穩壓電源：±12V/0.5A兩路，＋5V/0.5A一路，設定有短路軟截止自動恢復保護功能。



初級維修電工實訓臺,單片機研發實訓臺

一、系統簡介

本系統是《MCS-51單片機原理與連連接口》《單片機控制技術》《自動化控制》《EDA》等課程教學的最佳配套實訓設備。以小系統、多功能、易拓展為設計思想，主板以《51系列單片機實訓指導書》基礎實訓為主，多加地址總線、數值總線、控制總線引出和拓展單元（區），這樣學校可以從需要出發，選配各種拓展模型塊，為各類院校的教學實訓、課程設計、畢業設計提供了良好的實訓研發環境，也是科研、研發作業者的得力助手。

二、系統包括：

1.硬件：

（1）研發系統包括：單片機擬真連連接口（擬真器外接），用戶CPU（AT89S52），系統控制芯片（1032），64K程序存儲器（w27c512），64K數值存儲器（61256x2），開放式4*6鍵盤電子線路，開放式6位動態數碼管顯露電子線路.

（2）寫入/ 輸出：128*64 LCD圖文電子線路（或字符式1602 LCD），單脈沖發生器，8MH時鐘分頻，8位開關邏輯電平寫入/ 輸出電子線路，排針∕鎖緊孔轉連連接口、16*16 LED點陣電子線路，音頻功放，0～5V可調模仿量，PWM電子線路、射極跟隨器，ISP在線下載連連接口，打印口，用戶串行連連接口。

（3）常用連連接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8253、8250、8251、8255、等；

（4）控制對象：喇叭、溫度（℃）（℃）18B20、IC卡讀寫、蜂鳴器、小型直線DC電動機、步進電動機、壓力傳感器、繼電器等；

（5）拓展單元連連接口：提供總線連連接口，可自行拓展設計或選配我公司各種拓展模型塊。

2.系統：系統配備裝備裝備2000/xp等實操平臺的單片機擬真調動測量試驗系統，支持匯編、C51語言編譯、調動測量試驗；單片機在線下載系統等。

3.電源：系統內置高功能直線DC穩壓電源。

4.機箱：系統配備裝備裝備輕便鋁制箱子作為實訓儀機箱。

三、系統主要特別點:

（1）擬真器外接：擬真器和實訓系統分開，實訓系統只留擬真器連連接口，擬真器可單獨使用。實訓儀配備裝備裝備的51/96通用單片機擬真器，64K數值空間、64K 程序空間全部開放，不占用CPU資源，應用雙CPU模式，擬真CPU和實訓CPU單獨運行，系統提供單步、斷點、暫停、全速運行等調動測量試驗功能。。

（2）實訓開放性：實訓電子線路單元盡可能單獨開放,如開放式鍵盤, 開放式顯露器,開放式串行口等,為適應多種方法實訓提供可能。

（3）二次研發：系統將地址總線、數值總線、控制總線全部引出，主機板留有拓展單元，經過單片機擬真器調動測量試驗用戶系統。

（4）在線下載：在線編程自動識別,無需開關變換，不需編程器，可直接燒錄AT89S5X單片機。
