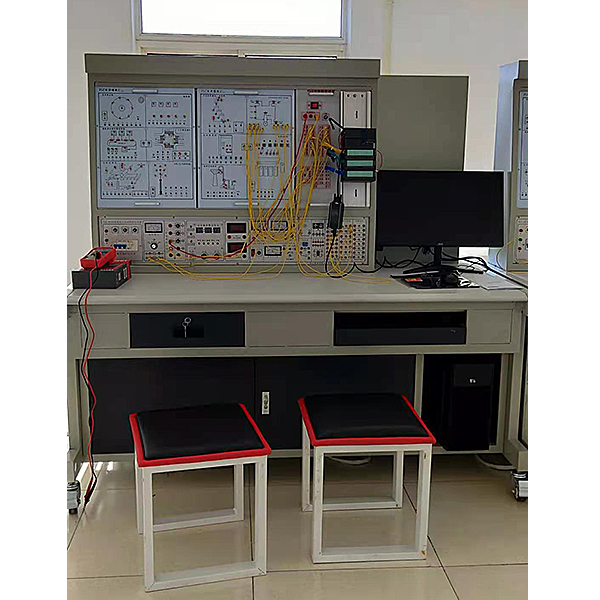

(參考圖)
一、基礎簡介
ZR-980 電氣裝配實訓裝置由鐵板作制作的多功能裝配板（網孔板）實訓裝置和電源裝置等包括。實訓時選用的各種元件、器件和部位件，可便利地裝配在網孔板上，便利靈活。按照教學和實訓的需要，選用不一樣的元件、器件和部位件，可實行不一樣課程模型塊，不一樣項目的實訓，電氣裝配實訓裝置適用界限廣，可完成的教學內容和實訓內容多。使用完畢的元件、器件和部位件，從實訓裝置上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業教學和實訓，經濟適用。實訓裝置配備裝備裝備漏電保護、過載和電子線路保護，保障人身安全和設備使用安全。靈活、可靠、安全、經濟適用，電氣裝配實訓裝置的特別點。對實訓場所不多、教學經費投入受限制的學校，電氣裝配實訓裝置是一種理想的職業教育實訓設備。
一、設備技術功能數值參考規格
1. 外型：整體尺寸1632mm×750mm×1638mm；
2. 實訓裝置架的材料：鐵板構造；
3. 電源：
1)寫入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流ACAC輸出：三相五線 380V 接插式2組、220V接插式2組。
4.整流二極管：提供整流二極管1N5408四個，用來能耗限限制動作作電子線路。
5.可調直線DC輸出： 0～24V/2A連續可調2組（帶有指針電壓（V）（V）、指針電流（A）（A）表就地就地實時監控電源改變）；
6.各種規格的電阻
提供75Ω/75W功率（W）（W）電阻三個，用來降壓啟動電子線路。
提供10Ω/25W功率（W）（W）電阻一個，用來能耗限限制動作作電子線路。
7. 連連接口及儀表：指針式電壓（V）（V）表 2 只，時刻監控電網電壓（V）（V）改變；
8. 保護：熔斷器作短路保護，斷路器設定有過載保護，漏電開關設定有漏電保護功能，漏電保護動作電流（A）（A）≤30mA。
二、 設備構造功能
電氣裝配實訓裝置由實訓屏（內置電源）、實訓桌、實訓儲物儲物儲物柜三大部分包括。
1.以30mm×30mm成型方鋼作為設備主要框體構造材料；實訓屏、地盤應用焊接連接、關鍵部位應用三角筋用內六角螺釘加固連接，表面經高溫噴塑處置整理，美觀大方而而且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁制型材及滑槽包括網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布置依次為電源保護裝置、電源指示裝置、電源輸出；
2、實訓桌桌面應用25mm麻灰色高密度層壓板封邊特制，有效提升絕緣等級；實訓桌下部裝備有至少4個導向輪，便利實訓裝置架位移；
3、實訓儲物儲物儲物柜應用標準構造和抽屜式，左側有3層抽屜，用來存放工量具以及實訓圖紙文檔實訓指導書；右側的雙拉門式設計，可同時存放兩塊通用掛板。實訓儲物儲物儲物柜的位置可按照需要靈活調動，外觀尺寸為：1300mm×600mm×510mm。
4、網孔板：應用數控沖床精加工而成，網孔分布合理、均勻。孔徑統一，可在上面裝配的元氣件含有概括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM，大小774*580MM
三、參考實訓內容
1．電工布線工序技藝實訓
2．兩個開關控制一盞燈線路實訓
3．聲控開關控制白熾電子線路實訓
4．二地控制一盞燈電子線路實訓
5．三地控制一盞燈電子線路實訓
6．日光燈線路接線實訓
7．一相電度表直接裝配接線
8．一相電度表經電流（A）（A）互感器裝配接線
9．室內照明電子線路裝配實訓
10．配電板裝配實訓
11．交流ACAC負載電功率（W）（W）的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．作業臺自動往返控制線路
22．三相異步電動機串電阻降壓啟動控制線路
23．三相異步電動機能耗限限制動作作控制線路
四、 全室參考配備裝備表（以20臺/40座為例）
表一 每套器件材料配備裝備裝備配備裝備表單
來源:九江職業大學
電氣裝配實訓室主要承擔電子類專業的電工基礎,電子線路基礎,電子技術基礎,電子電子線路,電工技術實訓任務等課程的實訓。
主要設備電氣裝配實訓裝置20臺。可完成的實訓內容有照明電子線路裝配、點動與連續轉動電子線路連接、接觸器和按鈕雙重聯鎖正、反轉連接、電動機定子繞組串聯電阻啟動控制電子線路連接、按鈕變換的Y-△啟動控制電子線路的連接、電動機半波整流能耗限限制動作作控制電子線路連接、電動機全波整流能耗限限制動作作控制線路、電動機反接限限制動作作控制電子線路連接、電動機往返行程控制電子線路連接實訓、電動機順序啟動控制電子線路連接實訓、按鈕變換的雙速電動機控制電子線路連接、時間繼電器變換的雙速電動機控制電子線路連接、QS3-13Y-Δ自動起動器、CA6140車床電氣控制電子線路單元常見的查驗與排除、電動葫蘆電器控制單元常見線路。
