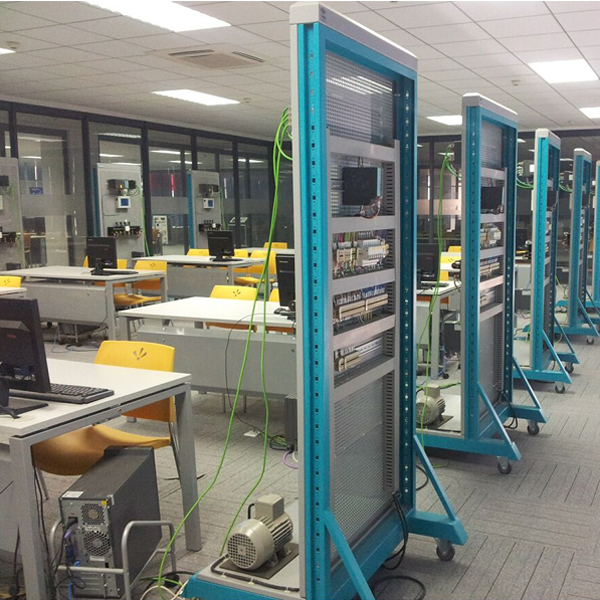

ZRWK-08A 工廠初級維修電工實訓考核裝置

一、基礎簡介
網孔型初級維修電工實訓考核裝置主要應用實訓桌、網孔板、實訓元件（也可自購）包括。學員按照實訓線路實行元件的合理布置，裝配、接線全部由學員自行完成，接近工業現場。能完成機床線路，電動機控制線路，照明配電的模仿實操、裝配調動測量試驗的綜合實訓，實訓學員動手能力和實操技能。實訓內容可自行確定，按照所選的項目選用相應的元件。該裝置也可作為電工考工的考核設備。
二、特別點
1、電氣控制線路元件全部裝在網孔板上，實操便利、更換便捷、易拓展功能或研發新的實訓內容（增購元件即可多加相應實訓內容）。
2、實操臺只需三相四線的交流ACAC電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、實訓裝置配備裝備裝備兩組相互單獨的電源，互不干擾，即可以兩個學員同時實行實訓。
4、設定有電壓（V）（V）型漏電保護器和電流（A）（A）型漏電保護器，能保證實操者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。
三、技術功能
1、寫入電源：三相四線制～380V±10% 50Hz
2、溫度（℃）（℃）：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量（KV）（KV）：＜1.5KVA
4、外觀尺寸：1600mm×750mm×1690mm
四、實訓裝置配備裝備
1、一起合作共用部有：設定有電壓（V）（V）型漏電和電流（A）（A）型漏電保護，外部電源寫入有指示燈指示，設定有急停按鈕，遇緊急情況按下按鈕切斷實訓裝置總電源。
2、每組提供線電壓（V）（V）380V或相電壓（V）（V）220V兩種電源，一相電源插頭座、線電壓（V）（V）寫入指示表。
3、每組提供3V、6V、9V、12V、18V、24V、36V低壓交流ACAC電源。
4、每組提供一路恒流穩壓電源，電壓（V）（V）0-30V，最大電流（A）（A）3A，內置式繼電器自動換檔，多圈電位器連續調動，有數字表指示電流（A）（A）電壓（V）（V）值。
5、實訓桌為鋼制雙層亞光密紋噴塑構造，桌面為防火燒燒、防水浸浸、耐磨損損高密度板，構造堅固，造型美觀大方，桌子左右有抽屜，下部有元件儲物儲物儲物柜。
五、參考實訓內容
1．電工布線工序技藝實訓
2．兩個開關控制一盞燈線路實訓
3．聲控開關控制白熾電子線路實訓
4．二地控制一盞燈電子線路實訓
5．三地控制一盞燈電子線路實訓
6．日光燈線路接線實訓
7．一相電度表直接裝配接線
8．一相電度表經電流（A）（A）互感器裝配接線
9．室內照明電子線路裝配實訓
10．配電板裝配實訓
11．交流ACAC負載電功率（W）（W）的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉按鈕線路
19．雙重聯鎖的三相異步電動機正反轉按鈕線路
20．三相異步電動機多地控制
21．作業臺自動往返控制線路
22．三相異步電動機串電阻降壓啟動控制線路
23．三相異步電動機能耗限限制動作作控制線路
六、參考實訓內容所需元件表單（每組配備裝備裝備表單）
六、參考實訓內容所需元件表單（每組配備裝備裝備表單）
注：本裝置每臺需配兩套元件，用戶也可自行購買。
