伯努利方程實驗臺,伯努利實驗臺
伯努利方程實驗臺,伯努利實驗臺是上海教育設備制造有限公司的重點產品，如果您有什么需求或建議的話請聯系我們，服務熱線:021-56093262，我們將很樂意為您效勞！

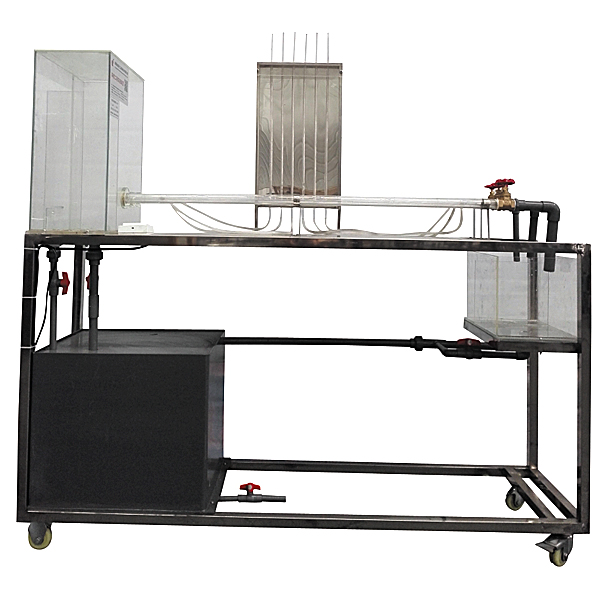

ZR-BNL 伯努利實訓臺
| 分 項 | 說 明 | |||
| 裝置特別點 |
1、整個裝置美觀大方，構造設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實訓室的概念。 2、設備整體為自行式框體構造構造，并裝配備裝備有禁錮腳，便利系統的拆卸檢修和搬運。 3、本實訓臺主體部分應用透明優質有機玻璃制作，實訓情況清晰，便利學員查看。 4、本實訓臺可定性檢驗流體在流動過程中的機械能轉化；可檢驗流體連續性方程，測量直管阻力及測量點速度。 5、裝置設計可360度查看，完成全方位教學與實訓。 |
|||
|
裝置功能 |
1、測量解析流體流經不一樣位置（管徑、高度）平穩界面時的壓力改變情況。 2、理解流體在管內流動時，流體阻力的表現形式。 3、演示解析畢托管的作業原理。 4、查看解析流體流經不平穩界面（突擴和突縮）時的壓力改變情況。 5、可按照柏努利方程解析直管沿程阻力及局部阻力的測量原理。 |
|||
| 設計功能數值 | 壓力界限：10~800 mmH2O。液體流量：200~2000 L/h；常溫、常壓實操。 | |||
|
公用設施 |
水：裝置自帶不銹鋼水槽，實訓時經離心泵進入實訓導管并循環使用。 電：電壓（V）（V）AC220V，功率（W）（W）200W，標準一相三線制。 實訓物料：清潔自來水。 |
|||
| 主要設備 |
1、優質有機玻璃實訓管，上裝實訓逐漸增大和逐漸縮小導管內徑d=14-30mm 。多達23個測壓點，管內大流量可達2000 L/h。 2、演示板：表面噴塑鋁板，配水平坐標線。優質有機玻璃測壓管，可測量解析各測壓點的壓力改變情況。304不銹鋼低位槽,容積：80L。 3、優質有機玻璃循環水箱：容積≥90 L。 4、磁力循環泵：功率（W）（W）260W，大流量1m3/h，揚程12 m。 5、液體轉子流量計：240～2000 L/h。 6、管路：透明材料，壁厚≥2.5mm。 7、規格限定電壓（V）（V）：220V，總功率（W）（W）：0.5kW，重量：約100 kg。 8、外觀尺寸：2000×580×2000mm（長×寬×高），外觀為可位移式設計，帶剎車輪，高品質鋁制型材框體構造，無焊接點，裝配拆卸便利，水平調動支撐型腳輪。 9、工程化標識：含有設備位號、管路流向箭頭及標識、閥門位號等工程化設備理 念配套，使學員處于安全的實訓實操環境中，學會工程化管路標識認知，培養學員工程化理念。 |
|||
| 測控包括 | 變量 | 檢驗測量試驗機構 | 顯露機構 | 執行機構 |
| 壓力（差） | U型管 | U型管壓差計 | 無 | |
| 中心速度 | 畢托管 | 液柱高度 | 無 | |
| 液體流量 | 轉子流量計 | 流量計就地顯露 | 管路出口閘閥（手動） | |
