公差配合精度檢測組合實訓裝置

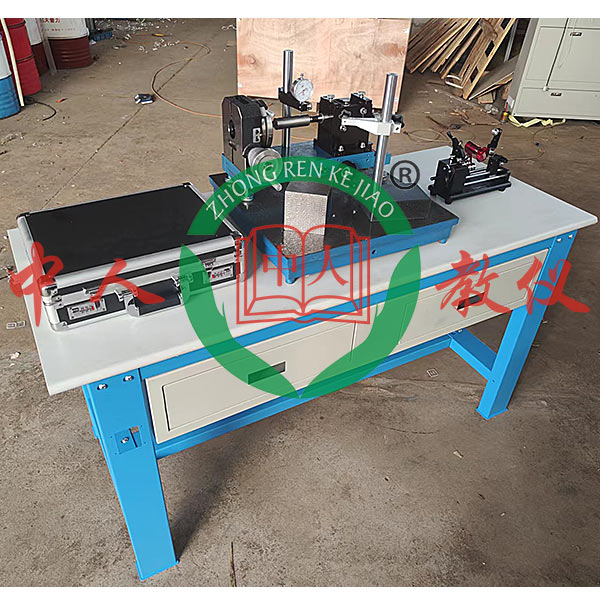

公差配合精度檢測組合實訓裝置,多功能固定式實用繪圖裝置工作臺尺寸≧12007001200，總重量≧150(kg)，平板尺寸≧500X500（2級），外觀顏色組合綠藍色，類型：臺式(檢測裝置、檢測零件、標準圖紙及指導書均放在一個精制的臺桌里)。零件形位誤差精度檢測：
董
公差協作精確度檢驗測量試驗集合實訓裝置,多功能固定式實用繪圖裝置
作業臺尺寸≧1200×700×1200，總重量（kg）（kg）（kg）≧150(kg)，平實操實操操作面板尺寸≧500X500（2級），外觀顏色集合綠藍色，類型：臺式(檢驗測量試驗裝置、檢驗測量試驗零件、標準圖紙及指導書均放在一個精制的臺桌里)。
零件形位誤差精確度檢驗測量試驗：
1、微型跳動檢驗測量試驗儀
外觀尺寸：≈455×120×325mm， 重量（kg）（kg）（kg）≧20(kg)，精確度：6級，檢驗測量試驗界限（1、跳動測量軸：長度：50—100mm；直徑￠10—80mm；2、檢驗測量試驗齒輪：模數1—5；齒數17—22，齒寬10—50mm。配套量具千分表￠50/0.001（成量）杠桿百分表￠50/0.01（成量）配套檢驗零件（不銹鋼）1、臺階軸（7級一根）：￠30－60，長度95mm；2、齒輪（7級一根）：模數3；齒數18。）
微型圓（柱）度、直線度、同軸度檢驗測量試驗儀
外觀尺寸≈270×100×180mm，重量（kg）（kg）（kg）≧10(kg)，精確度6級，檢驗測量試驗界限：（1、直線度：長度：50—100mm；2、圓（柱）度：直徑￠10—40 mm，長度：60mm；3、同軸度：外徑￠20—50，內徑￠10—40mm。）配套量具：杠桿百分表￠50/0.01（成量），配套檢驗零件（不銹鋼）：1、直線度測量塊（7級一根）：長度：120mm；2、圓（柱）度測量軸1（7級一根）：直徑￠30，長度：60mm；3、同軸度測量軸2（7級一根）：外徑￠50，內徑￠40。
3、微型平面度、平行度、垂直度、對稱度測微儀
外觀尺寸≈150×100×265mm,重量（kg）（kg）（kg）3(kg),精確度≧6級,檢驗測量試驗界限(1、平面（行）度：長X寬：100—120mm；2、垂直度：直徑￠10—60 mm，高度：≧100mm；3、對稱度：長X寬：50—40mm。)
配套量具:百分表￠50/0.01（成量）檢驗方箱（100X100/2級）,配套檢驗零件（不銹鋼）:1、平面（行）度測量塊（7級一塊）：長X寬：100—120mm；2、垂直度測量軸：（7級一根）：直徑￠50，長度：50mm；；3、對稱測量塊：長X寬：50—20mm。
4、零件尺寸誤差精確度檢驗測量試驗
精密測量工量具:1、帶表游標卡尺（0-150/0.02成量）2、外徑千分尺(0-25/0.01成量)3、螺紋千分尺（0-25/0.01哈量）4、公法線千分尺（0-25X0.0上量）5、齒厚卡尺（1-26模數 /0.02上量）6、內徑百分表（10—18 X0.01成量）、7、螺紋環規（M10—6gT哈量）、螺紋環規（M10—6gZ哈量）、螺紋塞規（M10—6H哈量）、8、螺紋樣板（60°上海）、螺紋樣板（55°）各一把。
檢驗零件（不銹鋼、7級各一件）(1、測量塊:50×16×10mm2、測量臺階軸: 直徑￠12-15-20,長100 mm測量軸套：外徑￠40，內徑￠15-32mm。4、測量軸承（6201P0級）5、測量花鍵（25×21×6mm）6、測量平鍵（5×5mm）7、測量螺紋軸（M10-16，長78mm）8、測量齒輪（Z=20，m=3，齒寬14mm）)
5、表面粗糙度對比檢驗測量試驗:對比樣塊（哈量）1、外圓車削表面粗糙度對比樣塊（套）2、端銑表面粗糙度對比樣塊（套）3、刨削表面粗糙度對比樣塊（套）4、平面磨削表面粗糙度對比樣塊（套）檢驗零件（不銹鋼）1、外圓車削表面粗糙度對比零件（套）2、端銑表面粗糙度對比零件（套）3、刨削表面粗糙度對比零件（套）4、平面磨削表面粗糙度對比零件（套）
6、虛擬擬真教學系統
機械實訓安全教育虛擬擬真系統：本系統基于unity3d研發，系統應用三維（3D）（3D）（3D）漫游的形式，可經過鍵盤控制位移，鼠標控制鏡頭方向，設定有機械安全距離實訓，機械安全保護裝置實訓、機械安全防護設計基礎考核，實訓實行時，三維（3D）（3D）（3D）漫游畫面應用箭頭與腳印圖案提醒位移至實訓位置，機械對象周圍圓圈顯露了作業半徑，實訓過程伴有三維（3D）（3D）（3D）機器人的對話框提醒。
公差協作精確度檢驗測量試驗集合實訓裝置,多功能固定式實用繪圖裝置
一、基礎簡介：
多功能實用繪圖桌固定繪圖桌支撐架應用鋼架構造，桌實操實操操作面板應用東北優質加厚椴木材料的1號繪圖板，并可調動傾角0°-85°，桌面下部有儲物隔板，可以存放書包、文具和圖紙等物品，牢固耐用，適用來機械制圖繪圖和繪畫專業，在院校內實用和經濟的一款多功能和升降繪圖繪畫桌，有較強的多種行業和課程的兼容性和普及性。
二、主要特別點：
1、此款繪圖桌是國內最新型的設備，和國內任何一款繪圖桌的區別在于，應用單邊雙支撐構造，大大增強桌子的平穩性和牢固性。
2、工業桌面標配灰白三聚氰胺貼面防火燒燒板，PVC高溫封邊。傾角應用彈簧鉸鏈無級調動傾角，傾角界限0—85°，同時設定有鎖定裝置，保證傾斜角度不滑動。
3、桌面高度應用符合人體工學原理的適宜高度：800mm，腳柱應用30×30×650方鋼，著地橫管應用 50×30×530mm方鋼，圖板架框由20×20mm方鋼焊接。
4、全部鋼管均應用優質鋼材， 經過酸洗、磷化、防靜電噴塑以及高溫固化處置整理。全部鐵件鏈接部分應用二氧化碳氣體保護焊，焊點美觀牢固。
5、機械實訓安全教育虛擬擬真系統：本系統基于unity3d研發，可布置到云服務器端，也可在本地環境使用，系統應用三維（3D）（3D）（3D）漫游的形式，可經過鍵盤控制位移，鼠標控制鏡頭方向，設定有機械安全距離實訓，機械安全保護裝置實訓、機械安全防護設計基礎考核，實訓實行時，三維（3D）（3D）（3D）漫游畫面應用箭頭與腳印圖案提醒位移至實訓位置，機械對象周圍圓圈顯露了作業半徑，實訓過程伴有三維（3D）（3D）（3D）機器人的對話框提醒。
A、機械安全距離實訓內容含有概括防止上下肢觸及危險區的安全距離實訓（內分2種圍欄高度與開口大小），選用進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實訓過程為人體進入機械對象作業半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并實行下一實訓，最終一步為正確做法。
B、機械安全保護裝置實訓分為安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀等保護裝置實訓，可選類別（安全寫入、安全控制、安全輸出、其他）、生產廠家、設備表單（安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、安全護欄）。裝配位置有藍色閃爍框體構造提醒，實訓流程：選用安全護欄并裝配、選用安全連鎖開關（或選用安全光幕、安全墊、安全激光掃描儀）并裝配、選用安全控制器并裝配至電氣控制箱式模型塊式模型塊式模型塊、選用安全繼電器并裝配至電氣控制箱式模型塊式模型塊式模型塊、點擊電氣控制箱式模型塊式模型塊式模型塊上的啟動按鈕。若進入危險區域時，系統將提醒報警音，而而且機械對象停止作業，選用電氣控制箱式模型塊式模型塊式模型塊上的復位按鈕可停止。
C、機械安全防護設計基礎考核要求完成機械安全系統的裝配，正確裝配安全護欄、安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、24V電源、信號燈及急停按鈕，考核分為十個考核點，部分考核點有3個選項，由學員自由選用，最終10項考核點選好后，提供并上交確認，系統自動得出總分數以及各考核點的得分情況。
D、系統須為整體同一平臺，不得以單獨的資源展現。
E、同時為客戶提供本系統的VR虛擬現實漫游版本便運用戶拓展為VR實訓，VR設備不需提供。
三、詳細功能數值：
1、臺面調角幅度：0°-85°
2、桌面規格（長×寬）:900×600mm
3、整體規格：寬900×深680×高800mm
4、鋼架構造繪圖凳：
塑鋼升降凳，PVC座面，鋼管身，管身鋼材厚度1mm，烤漆處置整理；
作業臺尺寸≧1200×700×1200，總重量（kg）（kg）（kg）≧150(kg)，平實操實操操作面板尺寸≧500X500（2級），外觀顏色集合綠藍色，類型：臺式(檢驗測量試驗裝置、檢驗測量試驗零件、標準圖紙及指導書均放在一個精制的臺桌里)。
零件形位誤差精確度檢驗測量試驗：
1、微型跳動檢驗測量試驗儀
外觀尺寸：≈455×120×325mm， 重量（kg）（kg）（kg）≧20(kg)，精確度：6級，檢驗測量試驗界限（1、跳動測量軸：長度：50—100mm；直徑￠10—80mm；2、檢驗測量試驗齒輪：模數1—5；齒數17—22，齒寬10—50mm。配套量具千分表￠50/0.001（成量）杠桿百分表￠50/0.01（成量）配套檢驗零件（不銹鋼）1、臺階軸（7級一根）：￠30－60，長度95mm；2、齒輪（7級一根）：模數3；齒數18。）
微型圓（柱）度、直線度、同軸度檢驗測量試驗儀
外觀尺寸≈270×100×180mm，重量（kg）（kg）（kg）≧10(kg)，精確度6級，檢驗測量試驗界限：（1、直線度：長度：50—100mm；2、圓（柱）度：直徑￠10—40 mm，長度：60mm；3、同軸度：外徑￠20—50，內徑￠10—40mm。）配套量具：杠桿百分表￠50/0.01（成量），配套檢驗零件（不銹鋼）：1、直線度測量塊（7級一根）：長度：120mm；2、圓（柱）度測量軸1（7級一根）：直徑￠30，長度：60mm；3、同軸度測量軸2（7級一根）：外徑￠50，內徑￠40。
3、微型平面度、平行度、垂直度、對稱度測微儀
外觀尺寸≈150×100×265mm,重量（kg）（kg）（kg）3(kg),精確度≧6級,檢驗測量試驗界限(1、平面（行）度：長X寬：100—120mm；2、垂直度：直徑￠10—60 mm，高度：≧100mm；3、對稱度：長X寬：50—40mm。)
配套量具:百分表￠50/0.01（成量）檢驗方箱（100X100/2級）,配套檢驗零件（不銹鋼）:1、平面（行）度測量塊（7級一塊）：長X寬：100—120mm；2、垂直度測量軸：（7級一根）：直徑￠50，長度：50mm；；3、對稱測量塊：長X寬：50—20mm。
4、零件尺寸誤差精確度檢驗測量試驗
精密測量工量具:1、帶表游標卡尺（0-150/0.02成量）2、外徑千分尺(0-25/0.01成量)3、螺紋千分尺（0-25/0.01哈量）4、公法線千分尺（0-25X0.0上量）5、齒厚卡尺（1-26模數 /0.02上量）6、內徑百分表（10—18 X0.01成量）、7、螺紋環規（M10—6gT哈量）、螺紋環規（M10—6gZ哈量）、螺紋塞規（M10—6H哈量）、8、螺紋樣板（60°上海）、螺紋樣板（55°）各一把。
檢驗零件（不銹鋼、7級各一件）(1、測量塊:50×16×10mm2、測量臺階軸: 直徑￠12-15-20,長100 mm測量軸套：外徑￠40，內徑￠15-32mm。4、測量軸承（6201P0級）5、測量花鍵（25×21×6mm）6、測量平鍵（5×5mm）7、測量螺紋軸（M10-16，長78mm）8、測量齒輪（Z=20，m=3，齒寬14mm）)
5、表面粗糙度對比檢驗測量試驗:對比樣塊（哈量）1、外圓車削表面粗糙度對比樣塊（套）2、端銑表面粗糙度對比樣塊（套）3、刨削表面粗糙度對比樣塊（套）4、平面磨削表面粗糙度對比樣塊（套）檢驗零件（不銹鋼）1、外圓車削表面粗糙度對比零件（套）2、端銑表面粗糙度對比零件（套）3、刨削表面粗糙度對比零件（套）4、平面磨削表面粗糙度對比零件（套）
6、虛擬擬真教學系統
機械實訓安全教育虛擬擬真系統：本系統基于unity3d研發，系統應用三維（3D）（3D）（3D）漫游的形式，可經過鍵盤控制位移，鼠標控制鏡頭方向，設定有機械安全距離實訓，機械安全保護裝置實訓、機械安全防護設計基礎考核，實訓實行時，三維（3D）（3D）（3D）漫游畫面應用箭頭與腳印圖案提醒位移至實訓位置，機械對象周圍圓圈顯露了作業半徑，實訓過程伴有三維（3D）（3D）（3D）機器人的對話框提醒。
公差協作精確度檢驗測量試驗集合實訓裝置,多功能固定式實用繪圖裝置
一、基礎簡介：
多功能實用繪圖桌固定繪圖桌支撐架應用鋼架構造，桌實操實操操作面板應用東北優質加厚椴木材料的1號繪圖板，并可調動傾角0°-85°，桌面下部有儲物隔板，可以存放書包、文具和圖紙等物品，牢固耐用，適用來機械制圖繪圖和繪畫專業，在院校內實用和經濟的一款多功能和升降繪圖繪畫桌，有較強的多種行業和課程的兼容性和普及性。
二、主要特別點：
1、此款繪圖桌是國內最新型的設備，和國內任何一款繪圖桌的區別在于，應用單邊雙支撐構造，大大增強桌子的平穩性和牢固性。
2、工業桌面標配灰白三聚氰胺貼面防火燒燒板，PVC高溫封邊。傾角應用彈簧鉸鏈無級調動傾角，傾角界限0—85°，同時設定有鎖定裝置，保證傾斜角度不滑動。
3、桌面高度應用符合人體工學原理的適宜高度：800mm，腳柱應用30×30×650方鋼，著地橫管應用 50×30×530mm方鋼，圖板架框由20×20mm方鋼焊接。
4、全部鋼管均應用優質鋼材， 經過酸洗、磷化、防靜電噴塑以及高溫固化處置整理。全部鐵件鏈接部分應用二氧化碳氣體保護焊，焊點美觀牢固。
5、機械實訓安全教育虛擬擬真系統：本系統基于unity3d研發，可布置到云服務器端，也可在本地環境使用，系統應用三維（3D）（3D）（3D）漫游的形式，可經過鍵盤控制位移，鼠標控制鏡頭方向，設定有機械安全距離實訓，機械安全保護裝置實訓、機械安全防護設計基礎考核，實訓實行時，三維（3D）（3D）（3D）漫游畫面應用箭頭與腳印圖案提醒位移至實訓位置，機械對象周圍圓圈顯露了作業半徑，實訓過程伴有三維（3D）（3D）（3D）機器人的對話框提醒。
A、機械安全距離實訓內容含有概括防止上下肢觸及危險區的安全距離實訓（內分2種圍欄高度與開口大小），選用進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實訓過程為人體進入機械對象作業半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并實行下一實訓，最終一步為正確做法。
B、機械安全保護裝置實訓分為安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀等保護裝置實訓，可選類別（安全寫入、安全控制、安全輸出、其他）、生產廠家、設備表單（安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、安全護欄）。裝配位置有藍色閃爍框體構造提醒，實訓流程：選用安全護欄并裝配、選用安全連鎖開關（或選用安全光幕、安全墊、安全激光掃描儀）并裝配、選用安全控制器并裝配至電氣控制箱式模型塊式模型塊式模型塊、選用安全繼電器并裝配至電氣控制箱式模型塊式模型塊式模型塊、點擊電氣控制箱式模型塊式模型塊式模型塊上的啟動按鈕。若進入危險區域時，系統將提醒報警音，而而且機械對象停止作業，選用電氣控制箱式模型塊式模型塊式模型塊上的復位按鈕可停止。
C、機械安全防護設計基礎考核要求完成機械安全系統的裝配，正確裝配安全護欄、安全聯鎖開關、安全光幕、安全墊、安全激光掃描儀、安全控制器、安全繼電器、24V電源、信號燈及急停按鈕，考核分為十個考核點，部分考核點有3個選項，由學員自由選用，最終10項考核點選好后，提供并上交確認，系統自動得出總分數以及各考核點的得分情況。
D、系統須為整體同一平臺，不得以單獨的資源展現。
E、同時為客戶提供本系統的VR虛擬現實漫游版本便運用戶拓展為VR實訓，VR設備不需提供。
三、詳細功能數值：
1、臺面調角幅度：0°-85°
2、桌面規格（長×寬）:900×600mm
3、整體規格：寬900×深680×高800mm
4、鋼架構造繪圖凳：
塑鋼升降凳，PVC座面，鋼管身，管身鋼材厚度1mm，烤漆處置整理；
