動力電池冷卻系統實訓裝置
動力電池冷卻系統實訓裝置,水流空化現象演示實訓臺該設備采用新能源汽車動力電池水冷散熱系統(ESS)為基礎，全面展示了新能源汽車動力電池水冷散熱系統的組成結構和工作過程。適用于學校對新能源汽車動力電池水冷散熱系統的理
董
動力電池冷卻系統實訓裝置,水流空化情況演示實訓臺

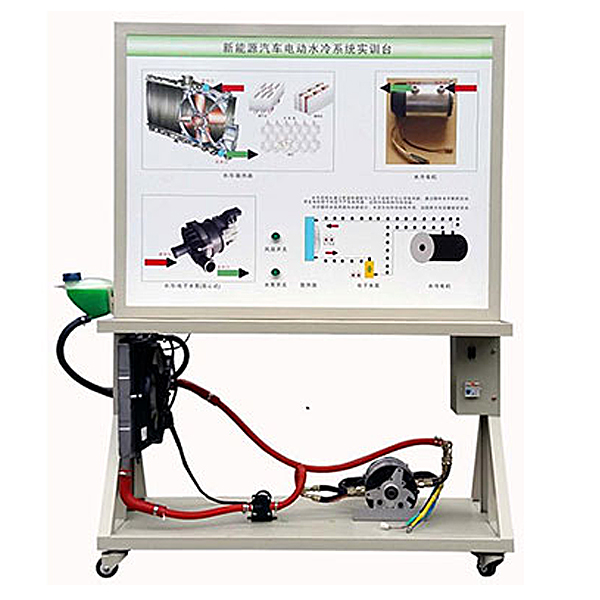

一、設備簡介
該設備應用新能源汽車動力電池水冷散熱系統(ESS)為基礎，全面展示了新能源汽車動力電池水冷散熱系統的包括構造和作業過程。適用來學校對新能源汽車動力電池水冷散熱系統的課程課程課程理論和維修實訓的教學需要。
二、功能特別點
1.運行演示的新能源汽車動力電池水冷散熱系統，充分展示新能源汽車動力電池水冷散熱系統的包括構造。
2.實操控制開關，演示新能源汽車動力電池水冷散熱系統的作業過程，裝配閃爍發光二極管同步展示系統的作業過程。
3.實操實操操作面板應用4mm厚鋁塑板，實操實操操作面板UV平實操實操操作面板噴繪打印有彩色圖板；學員可直觀對照圖板和實物，認知和解析系統的作業原理。
4.實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子、可直接在實操實操操作面板上檢驗測量試驗系統電子線路元件的電信號，如電阻、電壓（V）（V）（V）、電流（A）（A）（A）、頻率信號等。
5.設備由立式可位移教學板(帶原理面教板)與水平存放平臺（裝配系統各主要零部位件）等組建。
6.設備框體構造應用40mm×40mm和40mm×80mm兩種一體化全鋁制型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便利位移。
7.配套實訓指導書等教學圖紙文檔實訓指導書，完整講述作業原理，實訓內容，故障設定及解析等要點。
8.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
動力電池冷卻系統實訓裝置,水流空化情況演示實訓臺
實訓目的：
1、演示水流空化情況。
2、查看發生空化水流時U形管中液面的改變規律。
3、查看發生空化水流時量杯中的水面改變規律。
主要配備裝備裝備：
實訓水箱、集水箱、空化管、實訓水管、測壓排、計量水箱、刻度標尺、秒表、水泵、回水系統、不銹鋼框體構造
技術功能數值：
1、運行環境：溫度（℃）（℃）0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續實操。
2、實訓管：實訓主管內徑ф25mm,空化支管內徑ф20 mm，上裝內徑為ф5mm的空化管，材料為全透明有機玻璃管，便利學員查看玻璃管內詳細的實訓經過及情況。經過調動水量控制閥來改變流體流速。
3、水泵為自吸泵，電壓（V）（V）（V）220V、**流量：2.0m3/h，**揚程：30m，功率（W）（W）：370W。
4、計量水箱：容積10L透明有機玻璃制作，帶計量刻度。
5、蓄水箱：外觀尺寸：500×400×400mm，優質PVC材料。
6、實訓所用的流體-水為全循環使用設計，充分節約水資源。
7、框體構造及臺面均為304不銹鋼材料，構造緊湊，外觀美觀，實操便利。
一、設備簡介
該設備應用新能源汽車動力電池水冷散熱系統(ESS)為基礎，全面展示了新能源汽車動力電池水冷散熱系統的包括構造和作業過程。適用來學校對新能源汽車動力電池水冷散熱系統的課程課程課程理論和維修實訓的教學需要。
二、功能特別點
1.運行演示的新能源汽車動力電池水冷散熱系統，充分展示新能源汽車動力電池水冷散熱系統的包括構造。
2.實操控制開關，演示新能源汽車動力電池水冷散熱系統的作業過程，裝配閃爍發光二極管同步展示系統的作業過程。
3.實操實操操作面板應用4mm厚鋁塑板，實操實操操作面板UV平實操實操操作面板噴繪打印有彩色圖板；學員可直觀對照圖板和實物，認知和解析系統的作業原理。
4.實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子、可直接在實操實操操作面板上檢驗測量試驗系統電子線路元件的電信號，如電阻、電壓（V）（V）（V）、電流（A）（A）（A）、頻率信號等。
5.設備由立式可位移教學板(帶原理面教板)與水平存放平臺（裝配系統各主要零部位件）等組建。
6.設備框體構造應用40mm×40mm和40mm×80mm兩種一體化全鋁制型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便利位移。
7.配套實訓指導書等教學圖紙文檔實訓指導書，完整講述作業原理，實訓內容，故障設定及解析等要點。
8.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
動力電池冷卻系統實訓裝置,水流空化情況演示實訓臺
實訓目的：
1、演示水流空化情況。
2、查看發生空化水流時U形管中液面的改變規律。
3、查看發生空化水流時量杯中的水面改變規律。
主要配備裝備裝備：
實訓水箱、集水箱、空化管、實訓水管、測壓排、計量水箱、刻度標尺、秒表、水泵、回水系統、不銹鋼框體構造
技術功能數值：
1、運行環境：溫度（℃）（℃）0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續實操。
2、實訓管：實訓主管內徑ф25mm,空化支管內徑ф20 mm，上裝內徑為ф5mm的空化管，材料為全透明有機玻璃管，便利學員查看玻璃管內詳細的實訓經過及情況。經過調動水量控制閥來改變流體流速。
3、水泵為自吸泵，電壓（V）（V）（V）220V、**流量：2.0m3/h，**揚程：30m，功率（W）（W）：370W。
4、計量水箱：容積10L透明有機玻璃制作，帶計量刻度。
5、蓄水箱：外觀尺寸：500×400×400mm，優質PVC材料。
6、實訓所用的流體-水為全循環使用設計，充分節約水資源。
7、框體構造及臺面均為304不銹鋼材料，構造緊湊，外觀美觀，實操便利。
