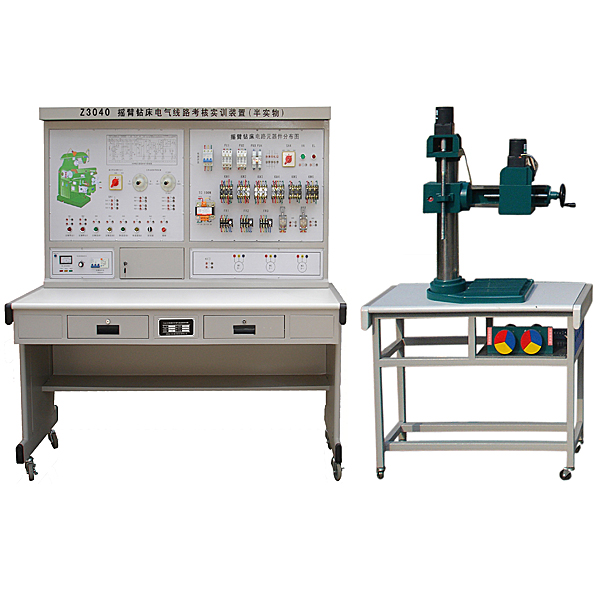

搖臂鉆床電氣技能實訓裝置（半實物）多加了Z3040B搖臂鉆床擬真半實物模型，經過連連接口把機床電氣部分和機床的實物模型連接起來，將機床的各動作過程全部展現出來，更加真實，直觀。

2、構造要求

1．Z3040B型搖臂鉆床半實物擬真模型是參照實際Z3040B型搖臂鉆床的功能，并按一定尺寸比例縮小的設計；

2．本套裝置電氣部分的實操，能完成Z3040B型 搖臂鉆床各種動作，它含有概括：主軸正反轉、搖臂升降等動作；

3．機床電氣的全部接點，在裝置的實操實操操作面板上全部設定了相應的測量試驗點，便利學員檢驗測量試驗判別，同時在實操實操操作面板下方還設定了故障排除開關；

4．半實物模型上所用電動機的電壓（V）（V）（V）等級與實際使用的機床是完全相同；

5．經過故障設定，可以使學員能真實的理解到故障點與實際機床的聯系，使學員掌控把握實際的電氣線路維修保養的動手能力；

6.全部故障點設定均在控制實操實操操作面板后面，正面為實操面和電器元件。

3、實訓內容要求

1．熟悉常用低壓電器的機構、原理；

2．電子線路線路解析；

3．經過查看機床模型的動作，理解機床的實際動作；

4．經過測量找出線路中的故障點，對鏜床的故障排除；

5．設定故障點，作為維修電工的技能考核裝置。

鉆床電子線路實訓裝置,螺旋傳動功能數值與效率實訓裝置

該實訓臺可實行三種牙型共九對不一樣螺旋副的幾何尺寸、位移、受力及傳動效率的測量試驗實訓，應用先進的數值收集傳輸系統和數值處置整理解析系統，是機械設計實訓室的重要設備之一。
實訓內容內容：
1.矩形、梯形、鋸齒形螺旋副幾何功能數值與位移關系測量試驗；
2.矩形、梯形、鋸齒形螺旋副的受力測量試驗；
3.矩形、梯形、鋸齒形螺旋副的傳動效率測量試驗與解析；
主要技術特別點：
1.實訓臺由帶減慢速度器的直線DC調動速度電動機驅動，配備裝備裝備有設計巧妙的試件快速裝卸和調動機構，寫入螺桿端裝備有轉矩轉動速度傳感器，輸出螺母端裝備有直線位移傳感器及負載裝置。
2.配備裝備裝備有三種牙型的螺旋副，其中梯形的有5種導程，矩形及鋸齒形的各有兩種導程。用來測量試驗不一樣牙型不一樣導程的螺旋傳動寫入轉矩及轉動速度、螺母位移線速度,計算其傳動效率。
3.應用了高精確度的ZJ5轉矩轉動速度傳感器，測量精確度為+0.27%;配備裝備裝備有數值收集放大傳輸系統和數值處置整理解析系統，應用RS232串行口與計算機數值數值數值連接，可清晰直觀地顯露各種數值及彎彎彎曲線。
4.實訓臺外觀為作業臺板+箱儲物儲物儲物柜落地式構造，裝備有可調地腳螺栓和活動輪，便利實訓室調動布置。
