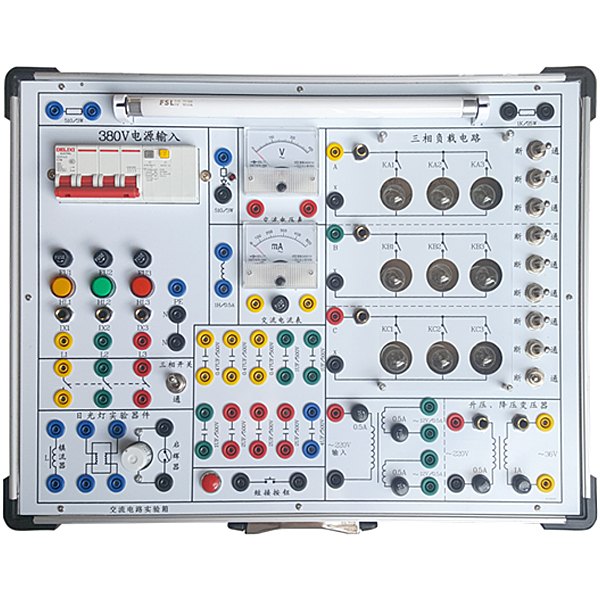

交流電路實驗裝置
交流電路實驗裝置,通用電子技術實訓臺1、電源：交流輸入三相四線380V10%。2、配三相四線帶漏電保護電源開關。3、有三路短路保護、三路電源指示燈、三相四線電源輸出接線端子和三路電流測量接口。4、配三相燈組負載：每相有三個
一、技術功能數值參考規格
1、電源：交流ACACAC寫入三相四線380V±10%。
2、配三相四線帶漏電保護電源開關。
3、有三路短路保護、三路電源指示燈、三相四線電源輸出接線端子和三路電流（A）（A）（A）測量連連接口。
4、配三相燈組負載：每相有三個15W燈泡，用3只開關控制通斷，共9只燈泡。每相留有電流（A）（A）（A）測量插孔1對，便利相電流（A）（A）（A）的測量。
5、日光燈器件組：設定有10W鎮流器、10W日光燈管、啟輝器以及用來改善功率（W）（W）因數的高壓
電容（1μF/500V、2.2uf/500V、4.7μF/500V各3個）。
6、R、L、C元件特性組：設定有1kΩ/25W功率（W）（W）電阻、1H/0.5A電感及1μF/500V高壓電容各一只，經過實訓可測量試驗各元件的功能數值。
7、36V/220V升降壓鐵芯變壓器 1只, 原、副邊均設定有電流（A）（A）（A）測量連連接口，便利電流（A）（A）（A）的測量試驗，可測量原、副邊電流（A）（A）（A）。
8、雙繞組變壓器1只：220V/雙路12V。
9、設定交流ACACAC電壓（V）（V）（V）表一只，測量界限0～450V；交流ACACAC電流（A）（A）（A）表一只，測量界限0～500mA，帶有短路保護。
10、日光燈管和燈腳裝在電子線路板的正面便利，便利維修維護。
11、三相燈組上裝備有有機玻璃保護罩，既防止燈泡損壞，又保護實訓實訓連接線不被燙壞，還保護了人生安全。
12、設計有專用接地保護線。
13、配套自鎖緊護套實訓實訓連接線12根（紅、黃、綠、黑各4根），電流（A）（A）（A）連連接口線1根。
14、機箱：堅固型鋁制框體構造，厚實的 ABS 塑料包角，參考外觀尺寸 480×360×150mm。
二、實訓內容
1、用三表法測量交流ACACAC電子線路等效功能數值
2、正弦穩態交流ACACAC電子線路相量的研究
3、一相鐵心變壓器特性的測量試驗
4、三相交流ACACAC電子線路電壓（V）（V）（V）、電流（A）（A）（A）的測量
5、三相電子線路功率（W）（W）的測量
6、功率（W）（W）因數及相序的測量
7、日光燈電子線路接線
8、日光燈電子線路及功率（W）（W）因數的提升
熱銷設備：電工實訓臺
一、設備的特別點：
實訓臺設定有較完善的安全保障功能，較齊全的功能。實訓桌中央配備裝備裝備有通用電子線路板，電子線路板注塑而成，表面布有多孔成一組相互聯通的插孔，元件盒在其上隨意拼插成實訓電子線路，直觀性好，盒蓋印有永不褪色元件符文號，線條清晰美觀。盒體與盒蓋應用較科學的壓卡式構造，維修拆卸裝配便利。元件存放在實訓桌下邊左右儲物儲物儲物柜內，大大提升了管理水平，規劃化程度，大大減輕了教師實訓準備作業。
二、實訓臺及實操桌構造：
|
1．實訓臺外殼尺寸：123×35×20cm 2．三相保險座 3．三相電源寫入指標 4．總開關：實訓臺電源總開關，帶漏電、過載保護 5．試驗按鈕：試驗漏電開關漏電功能 6．電源寫入指示1只 7．電源輸出指示3只(紅、綠、黃三色) 8．交流ACACAC電壓（V）（V）（V）表：指示輸出線電壓（V）（V）（V） 9．電壓（V）（V）（V）變換開關：與電壓（V）（V）（V）表協作使用，監示輸出線電壓（V）（V）（V）的大小與對稱情況 10．接線座5只：A單元三相四線及地線輸出 11．電流（A）（A）（A）表W相電流（A）（A）（A）輸出指示 12．O/I開關：三相四線電源輸出控制 (提升安全系數) 13．接線座2只：B單元交流ACACAC低壓電源輸出 14．電表(2A)：B單元交流ACACAC電流（A）（A）（A）指示 15．旋鈕：B單元3-24V交流ACACAC低壓選用輸出 16．開關：C單元雙路直線DC穩壓電源開關 17．旋鈕：C單元雙路Ⅰ路穩流調動 18．旋鈕：C單元雙路Ⅱ路穩流調動 19．接線座2只：C單元Ⅰ路直線DC穩壓輸出 20．保險座：C單元雙路穩壓電源保險 21．電表4只：雙路穩壓電源電壓（V）（V）（V）、電流（A）（A）（A）指示 22．接線座：D單元直線DC5V穩壓輸出 23．電表：D單元電流（A）（A）（A）0.5V輸出指示 24．開關1：控制各低壓交流ACACAC電、信號源 25．開關2：控制E單元交直線DC調壓電源 26．電表：E單元交流ACACAC電壓（V）（V）（V）輸出指示 |
27．接線座4只：E單元交流ACACAC、直線DC輸出口 28．旋鈕：E單元0～240V電壓（V）（V）（V）調動 29．插頭座：G單元220V輸出插頭座 30．旋鈕：音頻功率（W）（W）放大器音量調動 31．接線座2只：音頻信號寫入 32．按鈕：?jiǎn)未蚊}使能開關 33．接線座3只：?jiǎn)未蚊}沖輸出口 34．電表：函數發生器正弦波輸出電壓（V）（V）（V）指示 35．旋鈕：正弦波輸出三級衰減幅度粗調 36．旋鈕：正弦波輸出口 37．接線座：正弦波輸出口 38．旋鈕：矩形波輸出幅度調動 39．接線座：三角波輸出口 40．旋鈕：函數信號發生器頻率細調 41．接線座：矩形波輸出口 42．旋鈕：函數信號發生器五級頻率粗調 43．電表：函數發生器輸出頻率指示 45．實訓桌面尺寸：160×70cm 46．通用電子線路板：規格35×90cm，元件盒在其上隨意拼插實行實訓 47．儲物板：存放元件盒 48．左儲物儲物儲物儲物柜：存放儲物板（帶門鎖） 49．抽屜：存放常用工量具 50．右儲物儲物儲物儲物柜：存放儲物板（帶門鎖） |
