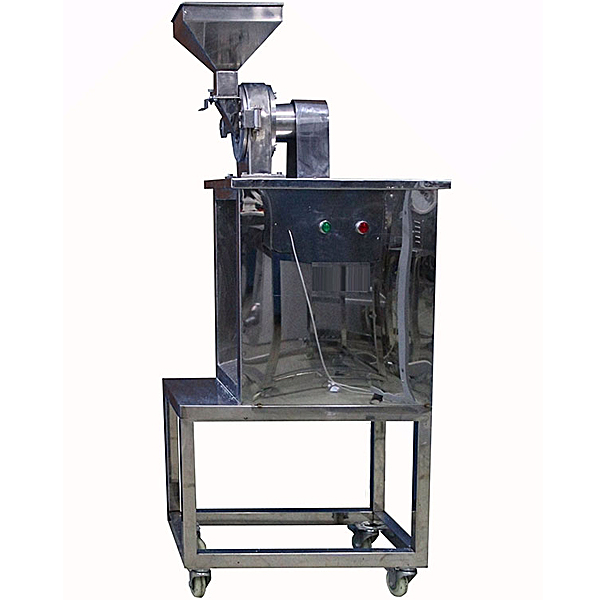

渦輪藥材粉碎機實訓裝置
渦輪藥材粉碎機實訓裝置,風管風壓、風速、風量測定實驗裝置1. 了解和掌握渦輪粉碎機的結構和標準操作規程。2. 掌握粉碎崗位的標準操作規程、質量控制要點和生產管理要點。3. 學會正確清場，正確對粉碎設備進行清潔，正確填寫粉
董
渦輪藥材粉碎機實訓裝置,風管風壓、風速、風量測量實訓裝置
裝置功能:
渦輪藥材粉碎機實訓裝置,風管風壓、風速、風量測量實訓裝置
一.實訓目的
理解流量測量裝置的構造原理，學會應用國標標準橢圓流量噴嘴、畢托管，進口集流管和彎管流量計測量流量。
二.技術功能數值參考規格
1.裝置配備裝備裝備有國標標準橢圓流量噴嘴、畢托管，進口集流管和彎管，利于實行實訓研究。
2.裝置作業環境：常溫、常壓下運行,作業電源：三相五線380VAC、50Hz，總功率（W）（W）2.2KW。安全保護：設定有接地保護，漏電保護，過流保護。
3.電源線路及控制線的裝配：須使用環保阻燃電氣配線槽，規范整理符合國家標準，設定有絕緣、防弧、阻燃自熄等特別點，布線整齊，裝配可靠，便利查找、維修和調換線路。
4.裝置外觀尺寸：2500×1000×1800mm。
三.主要配備裝備裝備及功能數值
1.多翼式離心風機，上海建立，380VAC，0.75KW，1臺。
2.流量噴嘴：國家標準GB/T 1236-2000，φ70mm的噴嘴3個，φ50mm的噴嘴2個。
3.標準流量計量箱，長×寬×高：875×507×550.5mm。標準流量噴嘴，φ70mm和φ50mm，
噴嘴配備裝備裝備裝備堵板，可拆卸裝配。6mm厚度支持板。穿孔率39.8%均流板。噴嘴前后測壓環。
標準流量計量箱使用304不銹鋼材料制作。
4.進口集流管流量計。
裝置功能:
1. 理解和掌控把握渦輪粉碎機的構造和標準實操規程。
2. 掌控把握粉碎崗位的標準實操規程、重量（kg）（kg）控制要點和生產管理要點。
3. 學會正確清場，正確對粉碎設備實行清潔，正確填寫粉碎崗位生產記錄等實際實操技能。
技術功能數值：
主軸轉動速度: 4000 轉/分
粉碎細度: 10-120目
進料粒度： ≤5mm
生產能力： 西藥:10-15kg/h,中藥:8-12kg/h
作業功率（W）（W）： 1.5KW
外型尺寸：700×450×1500mm，可位移式設計帶雙剎車輪。
2. 掌控把握粉碎崗位的標準實操規程、重量（kg）（kg）控制要點和生產管理要點。
3. 學會正確清場，正確對粉碎設備實行清潔，正確填寫粉碎崗位生產記錄等實際實操技能。
技術功能數值：
主軸轉動速度: 4000 轉/分
粉碎細度: 10-120目
進料粒度： ≤5mm
生產能力： 西藥:10-15kg/h,中藥:8-12kg/h
作業功率（W）（W）： 1.5KW
外型尺寸：700×450×1500mm，可位移式設計帶雙剎車輪。
渦輪藥材粉碎機實訓裝置,風管風壓、風速、風量測量實訓裝置
一.實訓目的
理解流量測量裝置的構造原理，學會應用國標標準橢圓流量噴嘴、畢托管，進口集流管和彎管流量計測量流量。
二.技術功能數值參考規格
1.裝置配備裝備裝備有國標標準橢圓流量噴嘴、畢托管，進口集流管和彎管，利于實行實訓研究。
2.裝置作業環境：常溫、常壓下運行,作業電源：三相五線380VAC、50Hz，總功率（W）（W）2.2KW。安全保護：設定有接地保護，漏電保護，過流保護。
3.電源線路及控制線的裝配：須使用環保阻燃電氣配線槽，規范整理符合國家標準，設定有絕緣、防弧、阻燃自熄等特別點，布線整齊，裝配可靠，便利查找、維修和調換線路。
4.裝置外觀尺寸：2500×1000×1800mm。
三.主要配備裝備裝備及功能數值
1.多翼式離心風機，上海建立，380VAC，0.75KW，1臺。
2.流量噴嘴：國家標準GB/T 1236-2000，φ70mm的噴嘴3個，φ50mm的噴嘴2個。
3.標準流量計量箱，長×寬×高：875×507×550.5mm。標準流量噴嘴，φ70mm和φ50mm，
噴嘴配備裝備裝備裝備堵板，可拆卸裝配。6mm厚度支持板。穿孔率39.8%均流板。噴嘴前后測壓環。
標準流量計量箱使用304不銹鋼材料制作。
4.進口集流管流量計。
