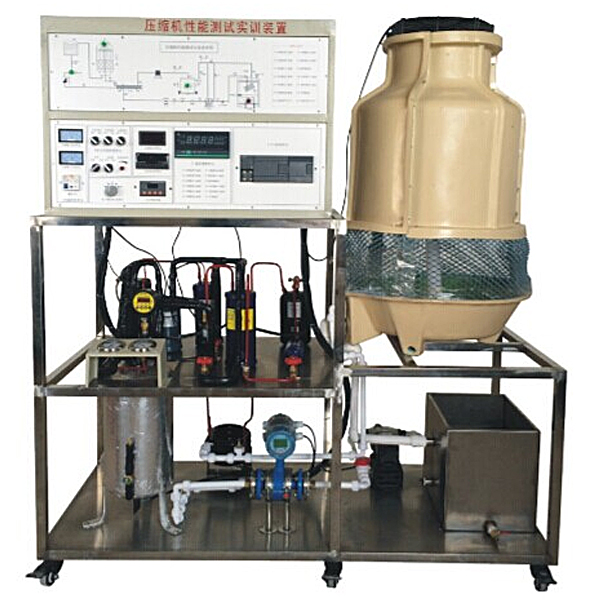

智能型制冷壓縮機性能測試實驗裝置
智能型制冷壓縮機性能測試實驗裝置,汽車維修實訓裝置“智能型制冷壓縮機性能測試實訓裝置”以可編程控制器plc為控制核心，依據國家標準GB/T5773-2004《容積式制冷壓縮機性能試驗方法》，以第二制冷劑量熱器法為主要測量法，以水冷冷凝器法為輔助
董
智能型制冷壓縮機功能測量試驗實訓裝置,汽車維修實訓裝置
一、 設備基礎簡介
“智能型制冷壓縮機功能測量試驗實訓裝置”以可編程控制器plc為控制核心，依據國家標準GB/T5773-2004《容積式制冷壓縮機功能試驗方法》，以第二制冷劑量熱器法為主要測量法，以水冷冷凝器法為輔助測量法。試驗工況調動、試驗數值收集及試驗數值處置整理有手動和自動兩種方法。 適用來各院校制冷專業相關課程的教學實訓。
二、 系統特別點
1. 由二套系統包括，一套為壓縮機測量試驗系統，另一套是過冷度調動輔助系統
2. 系統工況的平穩應用PID控制算法和帶預測機制的智能控制算法控制
三、 技術功能
1. 寫入電源：三相四線 ～ 380V±10% 50Hz
2. 作業環境：溫度（℃）（℃）-10℃～+40℃ 相對濕度＜ 85%(25 ℃ ) 海拔＜40 00m
3. 裝置容量（KV）（KV）（KV）：＜5k VA
4. 制冷劑：R22
5. 第二制冷劑：R123
6. 制冷量：2.3kW
7. 重 量：100kg
8. 設定有電壓（V）（V）（V）型漏電保護、電流（A）（A）（A）型漏電保護、過流保護、過載保護、接地保護，安全符合相關國家標準。
四、 配備裝備裝備及技術功能
實訓裝置主要應用控制臺、壓縮機測量試驗系統、過冷度調動輔助系統、主機實訓模型塊、溫度（℃）（℃）收集模型塊、壓力變送器及流量傳感器等包括
1. 控制臺
(1) 交流ACACAC電源
提供控制屏作業所需的三相交流ACACAC電源，可由電源總開關來控制。配備裝備裝備有三只指針式交流ACACAC電壓（V）（V）（V）表，分別指示寫入三相電網電壓（V）（V）（V）值。
智能型制冷壓縮機功能測量試驗實訓裝置,汽車維修實訓裝置
一、設備簡介
應用 電控發動機與自動變速器、自動空調系統為基礎，對發動機可實行起動、加快速度、減慢速度等工況的實踐實操，對自動變速器可實行檔位顯露、空檔起動、前進檔及倒檔運行等工況實踐實操并做失速實訓、空調系統各項真實實操。可真實展示電控汽油發動機和自動變速器、空調系統包括構造和作業過程。
適用來中高等職業技術院校、普通教育類學院和培訓機構對汽車發動機和自動變速器、空調系統課程課程課程理論和維修實訓的教學需要。
二、功能特別點
1.真實可運行的電控汽油發動機和自動變速器、空調系統，充分展示電控發動機與自動變速器、空調系統的包括構造和作業過程。
2. 實訓臺實操實操操作面板應用4mm厚耐腐蝕、耐創擊、耐污染、防火燒燒、防潮的**鋁塑板，表面經特殊工序技藝噴涂底漆處置整理；實操實操操作面板打印有永不褪色的UV噴繪彩色電子線路圖；學員可直觀對照電子線路圖和電控汽油發動機與自動變速器、空調系統實物，認知和解析控制系統的作業原理。
3.實訓臺實操實操操作面板上裝配備裝備裝備有汽車儀表、燃油壓力表、真空壓力表，可就地就地就地實時顯露發動機轉動速度、車速、自動變速器的檔位、噴油壓力、進氣岐管壓力等功能數值改變。
4.實訓臺實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子、可直接在實操實操操作面板上檢驗測量試驗各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓（V）（V）（V）、電流（A）（A）（A）、頻率信號等。
5.實訓臺裝配備裝備裝備有診斷座，可連接專用或通用型汽車解碼器，對電控系統實行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數值流、執行元件測量試驗、功能數值設定、波動線解析等自診斷功能。
6.實訓臺配備裝備裝備裝備有油門控制裝置，可便利對發動機加快速度減慢速度。
7.實訓臺配備裝備裝備裝備有限限限制動作作作系統(限限限制動作作作踏板、限限限制動作作作總泵、限限限制動作作作分泵、限限限制動作作作盤)，可對輸出軸實行自動變速器的失速實訓，檢驗測量試驗發動機及自動變速器的動力功能數值。
8.空調系統按照原車各項功能真實實操。
一、 設備基礎簡介
“智能型制冷壓縮機功能測量試驗實訓裝置”以可編程控制器plc為控制核心，依據國家標準GB/T5773-2004《容積式制冷壓縮機功能試驗方法》，以第二制冷劑量熱器法為主要測量法，以水冷冷凝器法為輔助測量法。試驗工況調動、試驗數值收集及試驗數值處置整理有手動和自動兩種方法。 適用來各院校制冷專業相關課程的教學實訓。
二、 系統特別點
1. 由二套系統包括，一套為壓縮機測量試驗系統，另一套是過冷度調動輔助系統
2. 系統工況的平穩應用PID控制算法和帶預測機制的智能控制算法控制
三、 技術功能
1. 寫入電源：三相四線 ～ 380V±10% 50Hz
2. 作業環境：溫度（℃）（℃）-10℃～+40℃ 相對濕度＜ 85%(25 ℃ ) 海拔＜40 00m
3. 裝置容量（KV）（KV）（KV）：＜5k VA
4. 制冷劑：R22
5. 第二制冷劑：R123
6. 制冷量：2.3kW
7. 重 量：100kg
8. 設定有電壓（V）（V）（V）型漏電保護、電流（A）（A）（A）型漏電保護、過流保護、過載保護、接地保護，安全符合相關國家標準。
四、 配備裝備裝備及技術功能
實訓裝置主要應用控制臺、壓縮機測量試驗系統、過冷度調動輔助系統、主機實訓模型塊、溫度（℃）（℃）收集模型塊、壓力變送器及流量傳感器等包括
1. 控制臺
(1) 交流ACACAC電源
提供控制屏作業所需的三相交流ACACAC電源，可由電源總開關來控制。配備裝備裝備有三只指針式交流ACACAC電壓（V）（V）（V）表，分別指示寫入三相電網電壓（V）（V）（V）值。
智能型制冷壓縮機功能測量試驗實訓裝置,汽車維修實訓裝置
一、設備簡介
應用 電控發動機與自動變速器、自動空調系統為基礎，對發動機可實行起動、加快速度、減慢速度等工況的實踐實操，對自動變速器可實行檔位顯露、空檔起動、前進檔及倒檔運行等工況實踐實操并做失速實訓、空調系統各項真實實操。可真實展示電控汽油發動機和自動變速器、空調系統包括構造和作業過程。
適用來中高等職業技術院校、普通教育類學院和培訓機構對汽車發動機和自動變速器、空調系統課程課程課程理論和維修實訓的教學需要。
二、功能特別點
1.真實可運行的電控汽油發動機和自動變速器、空調系統，充分展示電控發動機與自動變速器、空調系統的包括構造和作業過程。
2. 實訓臺實操實操操作面板應用4mm厚耐腐蝕、耐創擊、耐污染、防火燒燒、防潮的**鋁塑板，表面經特殊工序技藝噴涂底漆處置整理；實操實操操作面板打印有永不褪色的UV噴繪彩色電子線路圖；學員可直觀對照電子線路圖和電控汽油發動機與自動變速器、空調系統實物，認知和解析控制系統的作業原理。
3.實訓臺實操實操操作面板上裝配備裝備裝備有汽車儀表、燃油壓力表、真空壓力表，可就地就地就地實時顯露發動機轉動速度、車速、自動變速器的檔位、噴油壓力、進氣岐管壓力等功能數值改變。
4.實訓臺實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子、可直接在實操實操操作面板上檢驗測量試驗各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓（V）（V）（V）、電流（A）（A）（A）、頻率信號等。
5.實訓臺裝配備裝備裝備有診斷座，可連接專用或通用型汽車解碼器，對電控系統實行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數值流、執行元件測量試驗、功能數值設定、波動線解析等自診斷功能。
6.實訓臺配備裝備裝備裝備有油門控制裝置，可便利對發動機加快速度減慢速度。
7.實訓臺配備裝備裝備裝備有限限限制動作作作系統(限限限制動作作作踏板、限限限制動作作作總泵、限限限制動作作作分泵、限限限制動作作作盤)，可對輸出軸實行自動變速器的失速實訓，檢驗測量試驗發動機及自動變速器的動力功能數值。
8.空調系統按照原車各項功能真實實操。
