“變頻調動速度實訓裝置”是在--當前變頻調動速度實訓教學的基礎上，推出的一款新的變頻調動速度實訓裝置，該實訓裝置為變頻技術實訓和考核提供了先進的實操平臺。實訓臺可完成“變頻調動速度技術”課程的相關教學實訓。特別是系統提供開放式教學，可充分培養學員的實際動手能力。

二、設備尺寸

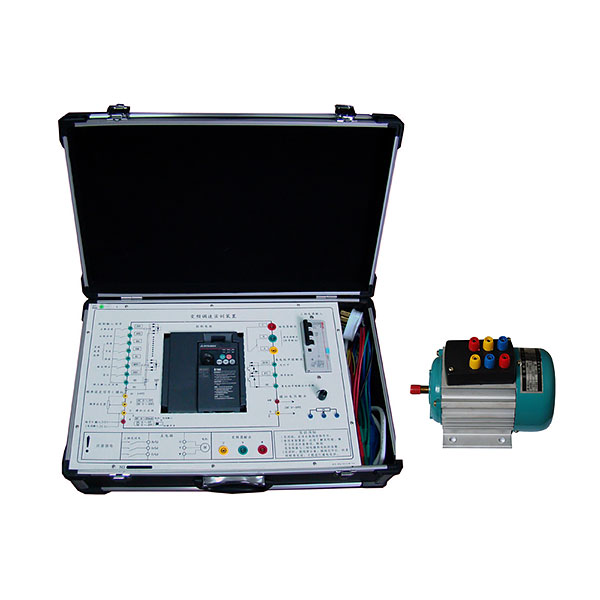

   變頻調動速度實訓裝置尺寸：534*330*170mm（長*寬*高）。

三、技術功能

1、寫入電源：三相四線：~380V ±10％    50Hz

2、作業環境：溫度（℃）（℃）-10℃~+40℃相對濕度<85％(25℃)海拔<4000m

3、安全保護：本實訓裝置帶有三相四線漏電保護開關，設定有漏電壓（V）（V）（V），漏電流（A）（A）（A）自動切斷電源等功能。符合國家安全標準。

四、系統包括

變頻器實訓集合套件

FR-A740-0.4kW三相交流ACACAC電380V供電，該機型用磁通矢量控制，完成1Hz運行150%轉矩輸出。15段速度等功能選用。內置RWM，完成更低噪音運行。內置RS485通信口。柔性PWM，完成更低噪音運行。

三相鼠籠電動機：寫入電壓（V）（V）（V）：380V,電流（A）（A）（A）：0.4A。功率（W）（W）：180W

五、實訓內容

變頻器控制實訓

1、變頻器功能功能數值設定與實操

2、變頻器報警與保護功能

3、多段速度選用變頻調動速度

4、外部端子點動控制

5、外部端子遙控控制

6、控制電動機運行時間顯露實操

變頻器綜合實訓臺,電工電子單片機綜合實訓臺

電工電子電拖plc單片機傳感器實訓考核裝置是我公司按照教育部"振興21世紀職業教育課程改革和教學圖紙文檔實訓指導書及實訓指導書建造設計規劃"的要求，按照職業教育的教學和實訓要求而研發的設備，構造合理，實訓元件應用箱式掛式模型塊件式，易多加或拓展實訓內容，涵蓋"電子線路解析""電工基礎""電工學" "電動機控制""繼電接觸控制""電子技術"等課程的實訓大綱要求，其適合高等職業院校、技校、職校等實訓室新建、擴建、更新?lián)Q代，為學校迅速開設實訓課程提供了理想的實訓設備。
一、技術功能
1、寫入電源：三相四線（或三相五線）～380V±5%  50Hz
2、溫度（℃）（℃）：-10℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量（KV）（KV）（KV）：＜1.5KVA
4、重量（kg）（kg）：120Kg
5、外觀尺寸：1600mm×700mm×1500mm
二、裝置構造
裝置由主機箱、實訓桌、實訓箱式掛式模型塊件、單獨封裝實訓電子線路模型塊、位移矮儲物儲物儲物柜、示波器架、學員凳等包括。實訓裝置支撐架與實訓桌可集合、可拆卸裝配。支撐架與桌腳一體，鋁制構造，實訓箱式掛式模型塊件、各實訓模型塊可按照實訓需求自由集合存放。
（一）主機箱
 主機箱為鋼制雙層亞光密紋噴塑構造，金屬鋁實操實操操作面板，為實訓提供交流ACACAC電源、直線DC穩壓電源、恒流源、函數信號發生器、測量試驗儀表及實訓器件等。
具體功能如下：
1、控制及交流ACACAC電源部分
（1）提供三相固定380V交流ACACAC電源，電流（A）（A）（A）型電壓（V）（V）（V）型漏電開關保護，經過變換開關測量三相輸出線電壓（V）（V）（V）。
（2）提供一相0～250V/2A連續可調交流ACACAC電源一路（配備裝備裝備裝備一臺0.5KVA一相調壓器）。同時經整流環節可得一組0-240V連續可調直線DC電源，有表指示輸出電壓（V）（V）（V）值。
（3）提供3V、6V、9V、12V、15V、20V、24V低壓交流ACACAC電源，電流（A）（A）（A）1.5A。
