一、基礎簡介

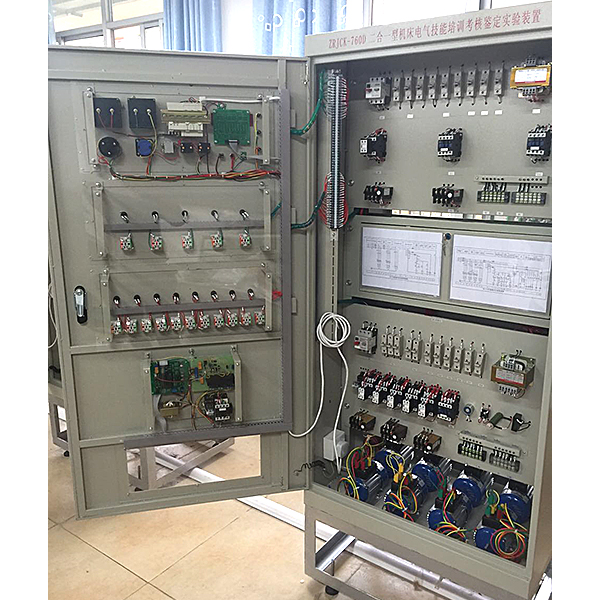

機床電氣綜合實訓考核裝置是為各職業院校的電氣類專業及社會電工考核，以及各市、縣維修電工、國家職業技術鑒定所（站）等單位的教學、實訓、實習、考核及技能鑒定而研發的實訓考核裝置。由于該裝置全部應用實際工業上應用電器，因而可靠性好、壽命長。裝置外觀美觀，實操便利，直觀性強，不但可用來相關課程的課堂演示、實訓、實習，而而而且還可作為機床電氣控制線路維修技能的培訓。--它還能提供全方位真實的機床電氣故障排除的技能實訓，有效地提升學員對機床設備的維修技能。

二、特別點

1、本裝置應用標準配電儲物儲物儲物柜為主體儲物儲物儲物柜，充分運用該儲物儲物儲物柜雙面空間位置，其配電儲物儲物儲物柜將2種機床電氣線路合為一體，因而設定有占地面積小、外觀美觀、經濟效益高等特別點。
2、直觀性強，經過實操可熟悉機床的電氣控制線路的原理和特別點。
3、技能培訓用的控制線路和經特殊設計的電動機，可模仿各種實際機床的電氣線路，也可適用機床的電氣故障解析及排除的實訓要求。
4、經過一只變換開關就能完成兩種機床電子線路的變換，便利快捷。
5、可以人為的設定故障點，只要經過開關變換就可設定。
6、配電儲物儲物儲物柜設定有電壓（V）（V）（V）型漏電保護器和電流（A）（A）（A）型漏電保護器，以保證實操者的安全。--還設定有定時器兼報警記錄儀（服務管理器），為學員的考核提供了一個統一的標準。

三、機床電氣技能培訓考核儲物儲物儲物柜的技術功能數值

1、寫入電壓（V）（V）（V）：三相四線～380V±10%  50Hz
2、作業環境：環境溫度（℃）（℃）界限為-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量（KV）（KV）（KV）：＜1.5KVA
4、外觀尺寸：800mm×600mm×1800mm
5、設備重量（kg）（kg）（kg）：200kg
6、儲物儲物儲物柜體材料：主體部位2MM冷軋鋼，其他部位1.2MMM冷軋鋼。




設備要求：

1、應用網孔板構造，多加元件即可多加實訓內容，便利二次研發及功能拓展。

2、基于plc及變頻器的電氣控制實訓內容，配備裝備裝備裝備了MCGS組態系統與計算機數值數值數值實行通信監控實訓運行狀態。

技術功能：

1、作業電源：三相四線（或三相五線）～380V±5%  50Hz

2、溫度（℃）（℃）：-10℃～40℃，相對濕度＜85%（25℃）

3、裝置容量（KV）（KV）（KV）：＜1.0KVA

4、重量（kg）（kg）（kg）：200Kg

設備基礎含有概括：

1、實訓屏外殼：鋼制雙層亞光密紋噴塑構造，金屬鋁實操實操操作面板。

2、電源及功能數值：

2.1、寫入電源：三相四線電源，寫入時紅、黃、綠三只指示燈亮。

2.2、電源輸出：總電源開關開啟后，打開電源開關鎖，按下啟動按鈕，三相四線電源輸出，三只450V電壓（V）（V）（V）表指示作業線電壓（V）（V）（V）。

3、安全保護：設定有電壓（V）（V）（V）型漏電保護器和電流（A）（A）（A）型漏電保護器，并有單片機自動控制全程監控裝置過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，保證設備和實操者安全。

4、恒流穩壓雙用電源：兩路單獨。每路輸出電壓（V）（V）（V）0-30V，輸出電流（A）（A）（A）4mA-2000mA，內置式繼電器自動換檔，多圈電位器連續調動，使用便利，電流（A）（A）（A）電壓（V）（V）（V）輸出用0.5級數字表指示。電壓（V）（V）（V）平穩度＜10-2，負載平穩度＜10-2，紋波電壓（V）（V）（V）＜5mV。

5、+5V直線DC穩壓電源1路，輸出電流（A）（A）（A）500mA。

6、實訓管理器：平時作為時鐘使用，設定有設定密碼、實訓考核時間、定時報警、切斷電源等功能；--還能自動記錄由于接線或實操錯誤所造成的警報次數，為實操者實訓、考核提供一個統一的標準。

7、智能功率（W）（W）、功率（W）（W）因數表

經過鍵控、數字顯露窗口完成人機對話功能控制模式。能測量電子線路的功率（W）（W）、功率（W）（W）因數。功率（W）（W）測量精確度為1.0級，功率（W）（W）因數測量界限0.3-1.0，電壓（V）（V）（V）電流（A）（A）（A）測量界限為450V和5A。

8、直線DC數字顯露電壓（V）（V）（V）表一只，采經過鍵控、數字顯露窗口完成人機對話功能控制模式。測量界限：0-300V。測量精確度為0.5級。

9、直線DC數字顯露mAmAmA毫安表一只，測量界限：0-2000mA。測量精確度為0.5級。

10、指針式測量電表：交流ACACAC450V1只，交流ACACAC5A3只，精確度1.0級。

11、整流二極管：提供四只IN5408二極管，用來整流或能耗限限限制動作作作。

12、大功率（W）（W）電阻：三只75Ω/75W電阻用來電動機降壓啟動，一只10Ω/25W電阻用來異步電動機的能耗限限限制動作作作。

13、單、三相插頭座：為外部儀表器具提供作業電源。

14、單次脈沖源：每撥一次鈕子開關可輸出一對正負脈沖。

15、函數發生器：
