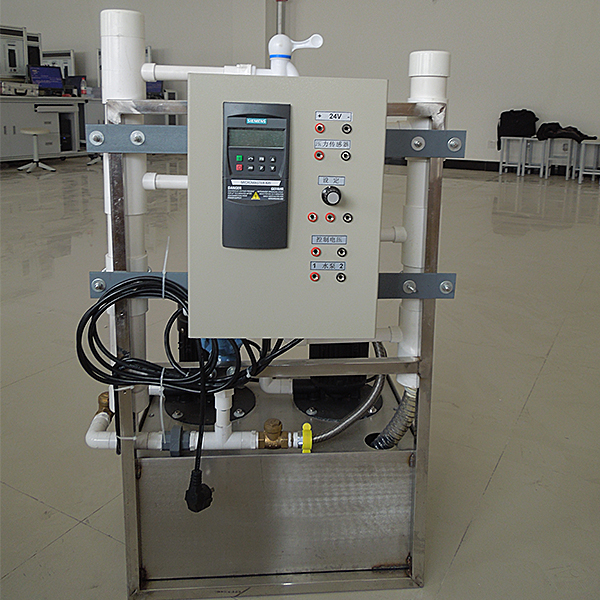

“變頻恒壓供水實訓模型”是隨技術日益成熟和完善，人們節能意識不斷增強的形勢下，由本公司精心研制研發生產的設備。該模型可模仿住宅小區、高層建筑的生活及消防供水系統。模型主要應用水泵、壓力變送器、蓄水池、水龍頭等設備含有概括，能夠完成常規的電動機變頻調動速度、靜態壓力定值控制、動態變頻恒壓供水等實訓內容。
它可廣泛應用來本公司生產的配備裝備裝備有變頻器實訓箱式掛式模型塊件或配備裝備裝備有變頻器、、繼電接觸器實訓箱式掛式模型塊件的實訓裝置中。

技術功能數值

1、作業電源：三相四線制AC380V±10%/50Hz；
2、作業環境：溫度（℃）（℃）+3℃-+45℃；相對濕度<85%(25℃)；海拔<4000m；
3、變頻界限：25Hz-50Hz；
4、外觀尺寸：500mm×375mm×1700mm；
5、壓力控制界限：低壓控制4-12kPa；高壓控制10-35kPa。

變頻器模型塊（選配）：

應用西門子MM420系列高功能變頻器，三相輸出，輸出功率（W）（W）0.37KW。含有概括RS485通信連連接口，提供BOP實操實操實操操作面板；設定有線性V/F控制、平方V/F，可編程多點設定v/f控制，磁通電流（A）（A）（A）控制（FCC）等多種控制模式。含有概括數字量寫入3個，模仿量寫入1個，模仿量輸出1個，繼電器輸出1個；設定有過電壓（V）（V）（V）、欠電壓（V）（V）（V）保護，變頻器、電動機過溫保護，接地故障保護，短路保護等保護功能。

變頻恒壓供水PLC實訓裝置,軸流式風機風室功能實訓臺

實訓目的：
風機的動葉片采取靜態可調[裝配角15、20、25度]，主軸應用雙級變速電動機，測量試驗軸流式風機的風室功能功能數值。
主要配備裝備裝備：
雙級變速電動機，測力矩重力傳感器，整流柵、測量試驗風管，可調動風門，畢托管，流量測量試驗差壓傳感器，靜壓測量試驗差壓傳感器，測轉動速度裝置，**信號寫入巡檢儀顯露流量、重力、溫度（℃）（℃）、差壓，不銹鋼支撐架及配電箱等。
技術功能數值：
1、寫入電源：三相AC380V±10% 50Hz，功率（W）（W）1.5KW。
2、軸流式離心風機功能數值：應用雙級變速電動機，風量2000 m3/h，風壓1000 Pa，功率（W）（W）1.5KW。
3、畢托管流量計配斜管微壓計測流速：測量界限-10-700pa。
4、測力矩重力傳感器裝置，輪輻式稱重傳感器：測量界限0-20KG。
5、實訓風道應用304不銹鋼材料，分為風口段，實訓段，測量試驗段等，彼此之間應用法蘭螺母連接，便利拆卸。
6、溫度（℃）（℃）由高精確度溫度（℃）（℃）傳感器測量，**信號寫入巡檢儀協作高精確度數字顯露表，顯露溫度（℃）（℃）、阻力、流速、功率（W）（W）、轉動速度、扭矩等實訓全部測量功能數值，手動風門調動風量。
7、外觀尺寸：3500×500×1200mm，外觀為不銹鋼可位移支撐架，帶雙剎車輪。
8、建筑大樓與智能樓宇電氣裝配虛擬擬真系統
基于unity3d設計，用戶自行按照電腦配備裝備裝備選用不一樣的交互界面大小，可選六級畫質等級。系統內模型可實行360°旋轉、放大、縮小、平移。系統使用過程有小助手提醒，內容如下：
A、濕式報警系統
1、系統基礎簡介：濕式報警系統基礎簡介
2、設備認知：設定有**視角、設備詳情（顯露該設備的簡介或功能數值）、練習（內置6道選用題，選用正確與錯誤均有提醒）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制儲物儲物儲物柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水浸浸浸池。
