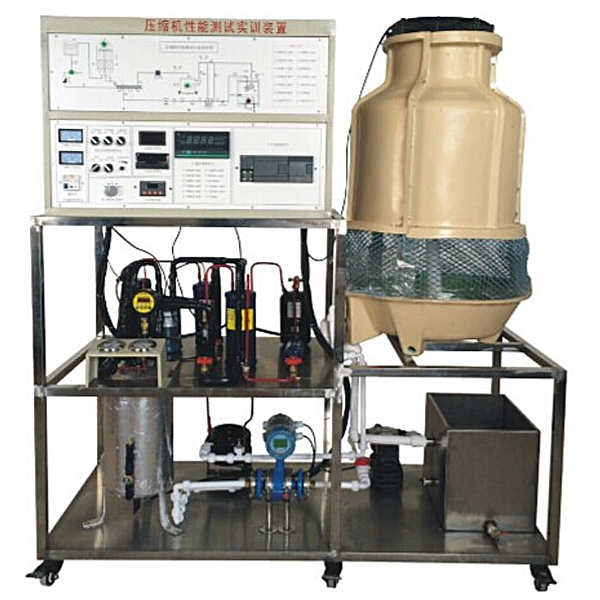

制冷壓縮機功能測量試驗實訓裝置,可編程控制實訓臺

一、 設備基礎簡介
“智能型制冷壓縮機功能測量試驗實訓裝置”以可編程控制器plc為控制核心，依據國家標準GB/T5773-2004《容積式制冷壓縮機功能試驗方法》，以第二制冷劑量熱器法為主要測量法，以水冷冷凝器法為輔助測量法。試驗工況調動、試驗數值收集及試驗數值處置整理有手動和自動兩種方法。 適用來各院校制冷專業相關課程的教學實訓。
二、 系統特別點
1. 由二套系統包括，一套為壓縮機測量試驗系統，另一套是過冷度調動輔助系統
2. 系統工況的平穩應用PID控制算法和帶預測機制的智能控制算法控制
三、 技術功能
1. 寫入電源：三相四線 ～ 380V±10% 50Hz
2. 作業環境：溫度（℃）（℃）-10℃～+40℃ 相對濕度＜ 85%(25 ℃ ) 海拔＜40 00m
3. 裝置容量（KV）（KV）（KV）：＜5k VA
4. 制冷劑：R22
5. 第二制冷劑：R123
6. 制冷量：2.3kW
7. 重 量：100kg
8. 設定有電壓（V）（V）（V）型漏電保護、電流（A）（A）（A）型漏電保護、過流保護、過載保護、接地保護，安全符合相關國家標準。
四、 配備裝備裝備及技術功能
實訓裝置主要應用控制臺、壓縮機測量試驗系統、過冷度調動輔助系統、主機實訓模型塊、溫度（℃）（℃）收集模型塊、壓力變送器及流量傳感器等包括
1. 控制臺
(1) 交流ACACAC電源
提供控制屏作業所需的三相交流ACACAC電源，可由電源總開關來控制。配備裝備裝備有三只指針式交流ACACAC電壓（V）（V）（V）表，分別指示寫入三相電網電壓（V）（V）（V）值。




制冷壓縮機功能測量試驗實訓裝置,可編程控制實訓臺

一、設備特別點

（1）可編程控制器實訓箱是我公司按照當前教學需要**研發出的實訓箱。該實訓箱將實訓模型塊集中在一塊板上，實訓模型塊比以往的實訓臺設計更加緊湊、合理，實訓內容也更加豐富。

（2）該實訓系統的實訓內容由基礎的指令實訓，基礎常用電子線路實訓、模型塊綜合實訓三部分包括。在實訓內容設計研發中充分征求和考慮到用戶的意見和要求，使實訓由簡到難，從而達到一個循序漸進的學習掌控把握掌控把握掌控把握過程。實訓內容也充分貼近實際應用和教學大綱的要求。

（3）在實訓箱的設計中留出了全部的寫入、輸出、一起合作共用端子，用戶可便利拓展自己的模型塊，以及以后實訓系統的升級。

二、技術功能

1、寫入電源：AC: 220V 50HZ

2、作業環境溫度（℃）（℃）：-10-55℃ 相對濕度<85%(25℃)

3、主機：標配 三菱FX3U-32MR主機，帶編程電纜，還可選用西門子1200等其他各類品牌、型號。

 4、單片機、plc可編程設計與控制虛擬擬真系統：

本系統基于unity3d研發，內置實訓步驟、實訓指導書、電子線路圖、集合套件表單、連接線路、接通電源、電子線路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以經過啟動/停止、正向動作、反向動作按鈕實操三維（3D）（3D）（3D）機床模型動作，在連接線路狀態下，三維（3D）（3D）（3D）機床模型可實行放大/縮小、平移。

1.繼電器控制：閱讀實訓指導書，并進入實訓，經過認知閱讀電子線路圖，選用集合套件表單中的繼電器、熱繼電器、開關等元件以拖拽的形式布置至電器儲物儲物儲物柜中，限位器存放于三維（3D）（3D）（3D）機床模型上，可選用蓋蓋子，部分元件名稱可重命名，然后點擊連接線路按鈕，將端子對端子實行連線，將機床電子線路連接成功后，選用接通電源，實行實操，若集合套件或線路連接錯誤將彈出提醒錯誤框，可隨時實行場景重置。

2.PLC控制：實訓同繼電器控制，多加PLC控制功能，在連線完成后，經過PLC編碼按鈕，進入程序語言編寫界面，編寫正向與反向2條程序，共有12個梯形圖符文號，編寫完成后，選用提供并上交實行程序檢驗。檢驗成功后，接通電源實行實操，集合套件、線路連接、代碼錯誤將彈出提醒錯誤框，可隨時實行場景重置。
