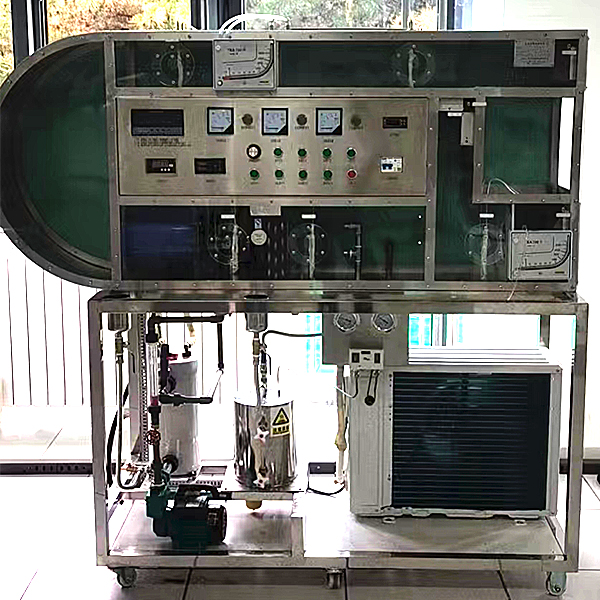

循環式空調過程實訓臺,工業數字化互聯網綜合實訓臺

實訓目的：
可對空氣實行加熱，加濕，冷卻和干燥等空氣調動過程的實訓，空氣品質處置整理有：表冷器，淋水式兩種。
主要配備裝備裝備：
塑料、有機玻璃風道；孔板流量計，差壓傳感器，整流板，加熱器，不銹鋼加濕器，噴淋器，表冷器，低噪音軸流風機，溫度（℃）（℃）測量試驗系統，濕度測量試驗系統，壓縮機，冷凝器，鈦包蒸發器，儲液罐、銅手閥，不銹鋼加濕水箱，防腐水泵，轉子流量計，16路萬能信號寫入巡檢儀顯露溫度（℃）（℃）、濕度、風差壓，電控制箱式模型塊式模型塊式模型塊，不銹鋼支撐架。
技術功能數值：
1、寫入電源：三相AC380V±10% 50Hz，功率（W）（W）5.0KW。
2、溫度（℃）（℃）：10～25℃、壓力：0～15MPa、濕度：10～40RH%、流量：0～1000L/h 。
3、壓縮機：制冷量 950Kcal/n，制冷劑 R12，制熱量 3.0KW。
4、蒸發器換熱面積：15m2，換熱器換熱面積：15m2。
5、蒸發器水箱：尺寸 650×400×450mm，304不銹鋼材料。
6、低噪音軸流風機：流量2000m3/h，功率（W）（W）370W。
7、水泵功能數值：流量：30L/min ，揚程：20m，功率（W）（W）：370W。流量計界限40-400L/h。
8、溫度（℃）（℃）由高精確度溫度（℃）（℃）傳感器測量，萬能信號寫入巡檢儀協作高精確度數字顯露表，顯露溫度（℃）（℃）、阻力、流速、功率（W）（W）等實訓全部測量功能數值，手動風門調動風量。
9、外觀尺寸：2800×600×1900mm，外觀為不銹鋼可位移支撐架，帶雙剎車輪。
10、單片機、plc可編程設計與控制虛擬擬真系統：
本系統基于unity3d研發，內置實訓步驟、實訓指導書、電子線路圖、集合套件表單、連接線路、接通電源、電子線路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以經過啟動/停止、正向動作、反向動作按鈕實操三維（3D）（3D）（3D）機床模型動作，在連接線路狀態下，三維（3D）（3D）（3D）機床模型可實行放大/縮小、平移。




循環式空調過程實訓臺,工業數字化互聯網綜合實訓臺

一、 設備基礎簡介

本裝置是按照人力資源和社會保障部制定的“可編程序控制系統設計師”培訓及國家職業標準考核大綱內容，適當多加新技術，按照職業教育培訓、職業技能鑒定和實訓教學要求而研制的。適合職業院校、職業培訓學校、職教中心、鑒定站/所對可編程序控制系統設計師的四、三、二級開展培訓及技能鑒定。

二、 研發背景

1. 本裝置是按照人力資源和社會保障部制定的“可編程序控制系統設計師”培訓及國家職業標準考核大綱內容，適當多加新技術，按照職業教育培訓、職業技能鑒定和實訓教學要求而研制的。

2. 工業迅速發展處置整理器要求不斷提升，教學需要與時俱進設備要不斷升級，而教學還需要從基礎學起，同時適用需要實訓室建造設計重復會導致浪費資金和實訓室空間。

3. 一個設備需要多種加工工序技藝，導致工業現場設備錯縱復雜，一個主機不能完成全部作業，需要多個站點實行相互協作完成。

4. 不一樣層次的考核需要不一樣設備，不能有機的實行集合，有些實訓完成后無法實行考量查驗學員的接受程度。

三、 設備特色

1. 實訓建造設計理念為一次性建造設計，本設備應用通用型寬展口，全部主機的I/O口全部可經過拓展口引出，可以用來插接式實訓，也可實行線接式實操實訓；還設定有兩塊可拆卸的網孔板可對不一樣層次的學員實行考核。

2. 應用模型塊集合式構造，含開關量、模仿量、變頻調動速度、觸摸屏、通信模型塊等，配套MCGS工控組態監控系統，完成擬真化、信息化實訓教學。

3. 項目實訓模型塊：運用目前經經典型的可編程控制器及總線技術完成對工業生產中經經典型案例的模仿對象、實物模型中的邏輯、模仿、過程、動作等的控制。

4. 擬真實訓教學：經過虛擬環境就地就地就地實時顯露plc運行狀態，模仿工業現場控制，可以實行編程實訓、程序語言編寫測量試驗等功能。

四、 技術功能

1. 寫入電源：三相四線（或三相五線）AC380V±10% 50Hz

2. 裝置容量（KV）（KV）（KV）：＜0.5kVA

3. 重    量：100kg

4. 外觀尺寸：1310mm×700mm×1780mm
