電動車高壓安全綜合實訓裝置

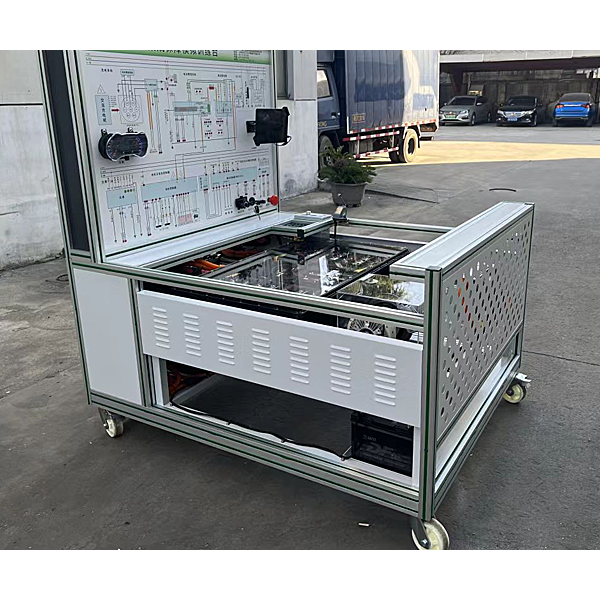

電動車高壓安全綜合實訓裝置,過熱器平行并列管實訓裝置平臺選用純電動車交流異步電機與控制器、智能工況模擬系統、鋰電池及管理系統（BMS）、儀表、傳動系統、電子真空液壓制動系統、模擬加載控制器、加載器、教學板等真實器件制作
董
電動車高壓安全綜合實訓裝置,過熱器平行并列管實訓裝置
一.設備簡介
平臺選用純電動車交流ACACAC異步電動機與控制器、智能工況模仿系統、鋰電池及管理系統（BMS）、儀表、傳動系統、電子真空液壓限限限制動作作作系統、模仿載入控制器、載入器、教學板等真實器件制作的實訓實訓臺架，可完成電驅動等相關綜合系統的實訓實訓內容。適合于各類院校對電驅動傳動系統、鋰電池及管理系統（BMS）、高壓安全系統等系統課程課程課程理論和維修實訓的拆卸裝配與維護、構造與原理認知、系統實操、功能動態演示、故障檢驗測量試驗與診斷教學需要。
二.功能特別點
1.鋰電池及管理系統（BMS）：動力電池功能數值實行就地就地就地實時監控、故障診斷、SOC估算、短路保護、絕緣檢驗測量試驗、充放電控制、均衡等功能，并經過CAN總線的方法與帶CAN通訊的車載充電動機等實行信息交互。
2.純電動汽車動力電池包（動力電池：單體鐵鋰電池3.7V50Ah，共20節串聯），電池管理系統含有：電壓（V）（V）（V）與溫度（℃）（℃）及電流（A）（A）（A）收集模型塊、主控模型塊等，主控模型塊經過CAN互聯網與其他模型塊通訊，直觀理解動力電池PACK技術。
3.動力電池包、電流（A）（A）（A）傳感器、充電繼電器、總正繼電器、總負繼電器均設定有檢驗測量試驗端口，可就地就地就地實時檢驗測量試驗系統電子線路元件的電信號，如電阻、電壓（V）（V）（V）、電流（A）（A）（A）、頻率信號等。
4.BMS電池管理系統帶被動均衡功能，帶開關控制保護（單體斷線、短路、過壓、欠壓、過流、過溫），與車載充電動機CAN通訊，經過BMS控制車載充電動機作業，估算SOC(荷電狀態)等。
(1)設定有單體電壓（V）（V）（V）數值收集、總電壓（V）（V）（V）數值收集、電流（A）（A）（A）收集、溫度（℃）（℃）收集。
(2)設定有完備的故障等級報警功能，含有概括電壓（V）（V）（V）、電流（A）（A）（A）、溫度（℃）（℃）等故障報警。
(3)設定有SOC估算功能。
(4)設定有充放電控制功能。
(5)設定有被動均衡管理功能。
