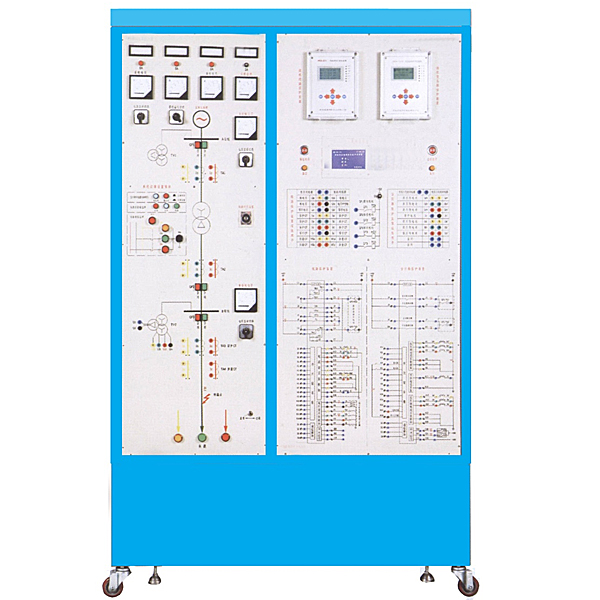

電力系統微機保護綜合實訓裝置

電力系統微機保護綜合實訓裝置,列管傳熱系數測定實訓臺當前電力系統繼電保護絕大多數采用微機型保護裝置,它作為現代化的保護裝置在電力系統二次部分中占有非常重要的位置。因此,對于電力系統專業技術的學生以及在崗的專業技術

電力系統微機保護綜合實訓裝置,列管傳熱系數測量實訓臺

一、 概 述

當前電力系統繼電保護絕大多數應用微機型保護裝置,它作為現代化的保護裝置在電力系統二次部分中占有非常重要的位置。--對于電力系統專業技術的學員以及在崗的專業技術人員掌控把握微機裝置的接線、功能數值設定及調動測量試驗全部非常重要。

“電力系統微機保護綜合實訓裝置”是針對職業院校的電力技術類專業“電力系統繼電保護”、“電力系統微機保護”及相關專業課程設計的綜合型實訓裝置。該實訓裝置應用電力工程中廣泛應用的微機線路測控裝置和微機變壓器測控裝置,配備裝備裝備模仿一次系統(含輸電線路、電力變壓器、負載阻抗、短路阻抗)、三相可調電源調壓器等功能模型塊,可以完成微機線路、微機變壓器保護裝置的特性測量試驗、接線、以及線路保護、變壓器保護的功能數值整定設定、運行等方面的實訓和考核項目。本裝置可用來電力行業培訓,也可以用來職業院校等相關專業的實訓教學。

二、 特 點

1. 實訓裝置的核心設備—微機線路測控裝置、微機變壓器測控裝置,并設定有物理模仿一次系統,使學員可以很直觀的理解電力系統發生各類短路故障時電量功能數值的改變。

2. 實訓裝置設定有升級連連接口,用戶可以在基于模仿一次系統基礎上拓展繼電保護及二次線路實訓內容。

3. 通信組網:實訓裝置設定有RS-485總線連連接口,可以完成基于微機測控裝置的電力系統SCADA。

三、 技術功能數值參考規格

1.規格限定電壓(V)(V)(V):三相五線~380V±10%  50Hz

2.作業環境:環境溫度(℃)(℃)界限為-5℃~+40℃ 相對濕度<85%(25℃)海拔<4000m

3.規格限定容量(KV)(KV)(KV):3.0kVA

4.外觀尺寸:1240mm×500mm×2000mm

四、 實訓內容

微機線路保護實訓

1. 模仿電力系統正常、最大、最小運行方法

2. 模仿系統短路

3. 微機定時限過流保護

4. 微機帶時限電流(A)(A)(A)速斷保護

5. 微機無時限電流(A)(A)(A)速斷保護

6. 階段式過電流(A)(A)(A)保護


電力系統微機保護綜合實訓裝置,列管傳熱系數測量實訓臺


電力系統微機保護綜合實訓裝置,列管傳熱系數測量實訓臺

裝置特別點
1、整個裝置美觀大方,構造設計合理,整體感強,具備強烈的工程化氣息,能夠充分體現現代化實訓室的概念。
2、設備整體為自行式框體構造構造,并裝配備裝備裝備有禁錮腳,便利系統的拆卸檢修和搬運。
3、本裝置選用應用普通換熱器與列管換熱管,實行兩種換熱形式的效果對照,應用間壁式換熱方法實行換熱。
4、雙水泵主副線路設計,新鮮水補充與廢熱水循環設計,逆流并流換熱流程變換,更貼近工業應用實際。
5、應用多組加熱管預熱系統,加熱速度快而均勻,預熱器電壓(V)(V)(V)調動,鉑熱電阻+可控硅+加熱管作為熱流體溫度(℃)(℃)的主控手段。
6、冷熱水箱均有蓋密封,而而且配備裝備裝備有水位高度顯露裝置以便利查看水位改變,并設定有上下水功能;冷水箱的水位能自動控制。
7、裝置設計可360度查看,完成全方位教學與實訓。
裝置功能
1、掌控把握套管對流傳熱系數的測量方法,深入對其概念和影響因素的理解,應用線性回歸法,確定關聯式中常數A、m的值。
2、掌控把握列管傳熱系數Ko的測量方法。
3、全觸摸含有概括化控制,高平穩數值傳輸,硬件加密。
基礎配備裝備裝備 液體流量: 0.16-1.6 m3/h,溫度(℃)(℃):常溫-60℃、常壓實操。
雷諾準數Re:104—5*104,努塞爾準數Nu:40-120,普蘭德準數Pr:0.7。
對流傳熱系數αi:500-1500 W/m2·℃。
