曲柄導桿滑塊機構動態測試實驗裝置

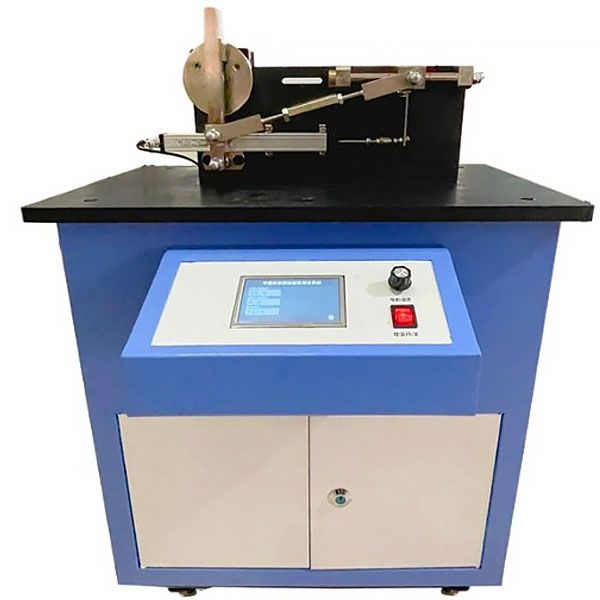

曲柄導桿滑塊機構動態測試實驗裝置,新能源汽車實訓裝置1、電機功率60W，調速范圍：0-100rpm.2、桿長參數：曲柄長50mm、連桿長300mm.3、傳感器參數：直線位移傳感器200mm、角位移傳感器360p/r
董
曲柄導桿滑塊機構動態測量試驗實訓裝置,新能源汽車實訓裝置
ZRJX-QBCA型
一、主要技術功能數值
1、電動機功率（W）（W）60W，調動速度界限：0-100rpm.
2、桿長功能數值：曲柄長50mm、連桿長300mm.
3、傳感器功能數值：直線位移傳感器200mm、角位移傳感器360p/r
4、外觀尺寸：820×510×400，重量（kg）（kg）：47kg
二、主要功能特別點
1、曲柄滑塊機構實訓裝置可實行曲柄滑塊機構及牛頭刨床機構的簡便拼接組裝，并對曲柄及滑塊實行動動檢驗測量試驗與擬真。
2、全部桿構件長度及滑塊偏心距均可實行無級調動。
3、測量試驗系統應用先進的嵌人式單片機系統，測量試驗數值精確度高、速度快、平穩。
4、該系統配套系統以Vb為平臺制作研發，其內容豐富，含有概括實訓影像、實訓臺簡介、機構虛擬設計、機構動作檢驗測量試驗、機構動作擬真、實訓成果解析等內容，設定有綜合性、開放性的特別點。
5、實訓成果可以文體形式存檔，并可在互聯網上發送及打印、便利互聯網化實訓。
三、主要的實訓內容
1、曲柄滑塊，牛頭刨床機構的實物拼接組裝。
2、曲柄的動作檢驗測量試驗，滑塊動作擬真及實訓測量試驗對比解析；連桿動作平面上點的動作軌跡解析。
3、機架振動檢驗測量試驗及機構平衡實訓
曲柄導桿滑塊機構動態測量試驗實訓裝置,新能源汽車實訓裝置
設備簡介
選用主流新能源電動真空助力液壓限限限制動作作作零部位件，功能和控制方法與通用純電動車完全相同，真實地呈現了新能源電動真空助力液壓限限限制動作作作零部位件之間的連接控制關系、裝配位置和運行功能數值，經過真空表顯露真空度，使學員認知真空度觸發真空泵原理，并培養學員對電動真空助力故障解析和處置整理能力。
功能特別點
1.真實可運行的新能源電動真空助力液壓限限限制動作作作，充分展示各主要零部位件包括構造和邏輯控制關系。
2.各主要部位件裝配在臺架上，電氣連接方法與實車相同，可以便利拆卸，讓學員在拆卸裝配連線過程掌控把握電動真空助力液壓限限限制動作作作零部位件拆卸裝配要點；
3.真空表與真空罐連接，裝配在臺架實操實操操作面板上，實操實操操作面板上同時顯露真空泵電流（A）（A）（A）閉合和斷開，踩下限限限制動作作作踏板，查看真空表高低和真空泵啟動運行狀態控制關系；當真空度下降到-45Kpa時，壓力傳感器使12V電源閉合，真空泵作業；當真空度上升到-80Kpa時，壓力傳感器使12V電源斷開，真空泵停止作業；經過實際查看學員掌控把握純電動真空助力作業原理。
4.實訓臺水平式存放，裝配主要零部位件；臺架下部裝配4個腳輪，位移靈活，帶自鎖腳輪裝置，可以固定位置。
5.配備裝備裝備裝備有限限限制動作作作器防護罩等安全保護裝置。
6.配備裝備裝備裝備解剖完整的真空泵總成，真空罐總成，助力器帶泵總成，展示電動真空助力系統各主要零部位件構造。
7.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
