設備由鐵板制作的考核平臺、網孔板設備和電源裝置等包括。按照教學和實訓的需要，選用不一樣的元件、器件和部位件，可實行不一樣課程模型塊，不一樣項目的實訓。使用完畢的元件、器件和部位件，從設備上拆下，集中保管，損壞和丟失少。設備配備裝備裝備裝備漏電保護、過載和電子線路保護，保障人身安全和設備使用安全。

二、設備技術功能數值參考規格

1.外型：整體尺寸1200mm×850mm×1000mm（±10mm）；

2.設備的材料：鈑金、木儲物儲物儲物柜構造；

3.電源：

1)寫入：三相AC 380V ±10% 50HZ 三相五線 ；

2)固定交流ACACAC輸出：三相五線  380V 接插式1組、220V接插式1組、220V插頭座式1組，380V插頭座式1組

4.保護：熔斷器作短路保護，斷路器設定有過載保護，漏電開關設定有漏電保護功能，漏電保護動作電流（A）（A）（A）≤30mA，帶電源指示。

三、設備構造功能

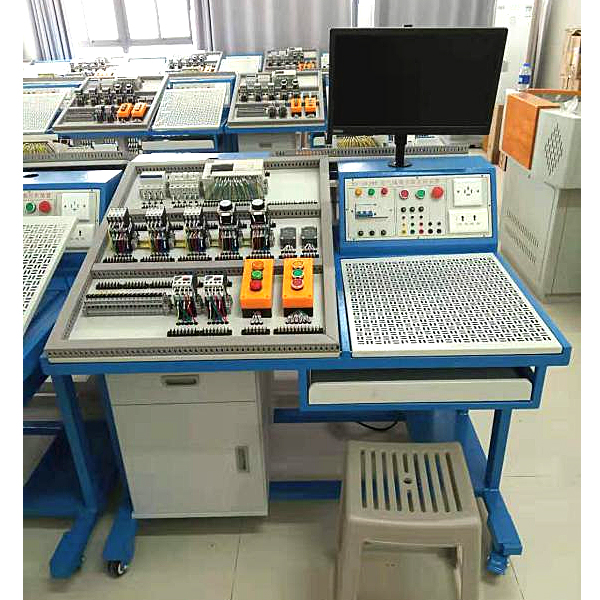

設備由實訓屏（內置電源）、實訓桌（含鍵盤）、儲物儲物儲物儲物柜三大部分包括。鋼制表面經高溫噴塑處置整理，美觀大方而而且有效起到防銹絕緣的作用；電源箱的布置依次為電源保護裝置、電源指示裝置、電源輸出；

實訓桌左側裝配備裝備裝備有角度可以調動的嵌入式的考核平臺1張，全部元件均應用端子引出，學員接線只需在端子上實行接線，可以有效的保護元件，轉接端子應用接插兩用端子排，便利與元件和實訓電源屏的連接，右側裝備有網孔板一塊，角度可調嵌入式裝配；實訓桌下部裝備有至少4個導向輪，便利設備位移；儲物儲物儲物儲物柜應用標準構造和抽屜式，用來存放工量具以及實訓圖紙文檔實訓指導書。電腦經過可調動電腦支撐架裝配于電源屏的上方。

教師教學設計系統：本系統為apk的格式，可在PC端使用，也可在位移端使用，本系統即可手動設定故障也能自動設定故障，本系統經過電子線路圖中綠色的框選用手動設定故障點（最多可以設定39個故障點），也可以經過系統自動實行隨機1個故障點設定，隨機兩個故障點設定，隨機三個故障點設定，隨機四個故障點設定，隨機五個故障點設定，本系統內有工量具箱，元件庫，放大鏡，電子線路圖等功能，可經過工量具箱可選用萬用表實行檢驗測量試驗，經過元件庫選用合適的元件，經過放大鏡可以清楚的理解各個元件及電子線路。本系統經過電動機星三角啟動控制電子線路故障的設定，并經過種種排查，讓學員理解電動機星三角啟動控制電子線路的作業原理及電子線路構造。

電工考核實訓裝置,機械速度波動實訓臺

一、實訓目標
1）適用機械速度波動測量試驗擬真實訓。調動轉動速度查看機械的速度波動情況，求解系統運行的不平均系數，測測測繪制作作作實訓測量試驗與擬真對比彎彎彎曲線。
2）適用機械速度波動調動實訓。分別改變飛輪大小和作業阻力的大小，查看機械速度波動改變情況，并與課程課程課程理論計算成果實行對比解析，從而掌控把握周期性速度波動的調動方法和設計指標，掌控把握飛輪設計方法及計算飛輪轉動慣量。
二、功能特別點：
1）配備裝備裝備有大小飛輪，可對比不一樣飛輪重量（kg）（kg）的調動速度效果。
2）配備裝備裝備有剛度不一樣的彈簧作為滑塊的作業阻力，測量試驗、對比在不一樣負載狀態下機械運行的作業阻力及速度波動。
3）作業機械系統速度可調，以測量試驗、對比不一樣轉動速度下的速度波動情況及在不一樣轉動速度下的調動速度效果。
4）保證包括實訓臺的各個動作構件有良好的協作間隙，使用壽命長。
三、主要技術功能數值：
大飛輪1個φ175×28；
小飛輪1個φ145×25；
基圓半徑r＝40mm推桿升程h=15；
直線DC調動速度電動機1臺電壓（V）（V）（V）220V；N=125W轉動速度n=1500r/min；
角位移傳感器2個；
輸出電壓（V）（V）（V）/脈沖數：5V/1000P，5V/360P；
系統光盤1張；
外觀尺寸:500X600X460mm
