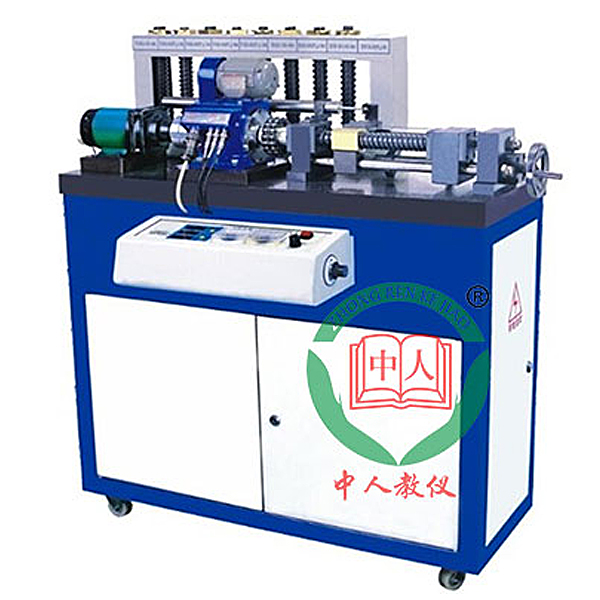

螺紋傳動效率實訓裝置
螺紋傳動效率實訓裝置,熱工測量綜合實驗裝置該實驗臺可進行三種牙型共九對不同螺旋副的幾何尺寸、位移、受力及傳動效率的測試實驗，采用先進的數據采集傳輸系統和數據處理分析軟件，是機械設計實驗室的重要設備之一。
董
螺紋傳動效率實訓裝置,熱工測量綜合實訓裝置
該實訓臺可實行三種牙型共九對不一樣螺旋副的幾何尺寸、位移、受力及傳動效率的測量試驗實訓，應用先進的數值收集傳輸系統和數值處置整理解析系統，是機械設計實訓室的重要設備之一。
實訓內容內容：
1.矩形、梯形、鋸齒形螺旋副幾何功能數值與位移關系測量試驗；
2.矩形、梯形、鋸齒形螺旋副的受力測量試驗；
3.矩形、梯形、鋸齒形螺旋副的傳動效率測量試驗與解析；
主要技術特別點：
1.實訓臺由帶減慢速度器的直線DC調動速度電動機驅動，配備裝備裝備有設計巧妙的試件快速裝卸和調動機構，寫入螺桿端裝備有轉矩轉動速度傳感器，輸出螺母端裝備有直線位移傳感器及負載裝置。
2.配備裝備裝備有三種牙型的螺旋副，其中梯形的有5種導程，矩形及鋸齒形的各有兩種導程。用來測量試驗不一樣牙型不一樣導程的螺旋傳動寫入轉矩及轉動速度、螺母位移線速度,計算其傳動效率。
3.應用了高精確度的ZJ5轉矩轉動速度傳感器，測量精確度為+0.27%;配備裝備裝備有數值收集放大傳輸系統和數值處置整理解析系統，應用RS232串行口與計算機數值數值數值連接，可清晰直觀地顯露各種數值及彎彎彎曲線。
4.實訓臺外觀為作業臺板+箱儲物儲物儲物柜落地式構造，裝備有可調地腳螺栓和活動輪，便利實訓室調動布置。
主要配備裝備裝備及技術功能數值：
1.被測螺旋副：
(1)中32單、雙線矩形螺紋螺距P=10mm導程S=10、20mm；
(2)中32 (1~5)線梯形螺紋螺距P=12mm導程S=12、24、36、48、60mm；
(3)中32單、雙線鋸齒形螺紋螺距P= 10mm導程S=10、20mm；
2.負載砝碼8塊5kg/塊；
3.專用系統光盤1張；
4.外觀尺寸1000x520x870mm;
螺紋傳動效率實訓裝置,熱工測量綜合實訓裝置
實訓目的：
演示測量儀表的包括及種類，理解測量誤差的基礎概念，測量的一般方法，表示方法和誤差的處置整理方法，以及評估測量儀表重量（kg）（kg）優劣的技術功能數值參考規格等內容。重點是熱工儀表的基礎包括及其功能。感受件直接與被測量對象相聯系，感受被測功能數值的改變，并將被測功能數值信號變換成相應的便利實行測量和顯露的信號輸出。中間件將感受件輸出的信號直接傳輸給顯露件或實行放大和變換，使之成為適應顯露元件的信號。顯露件向查看者反映被測功能數值的量值改變。
主要配備裝備裝備：
按被測功能數值分：壓力、溫度（℃）（℃）、流量測量儀表。由感受件、中間件和顯露件包括。測量系統由四個基礎環節包括：傳感器、變換器或變送器、傳輸通道、數字顯露裝置、不銹鋼臺架及控制屏。
技術功能數值：
1、寫入電源：一相AC220V±10% 50Hz，功率（W）（W）1.5KW。
2、304不銹鋼加熱水箱，容積40L，加熱功率（W）（W）3.0KW；換熱器面積為3.0m2，40W散熱風扇。
3、熱水泵功能數值： 流量：20L/min ，揚程：12m，功率（W）（W）：120W。
4、流量測量，DN15渦輪流量計：測量界限0.2-6.0m3/h；壓力測量：壓力傳感器：測量界限0-0.6MPa 。
5、溫度（℃）（℃）由高精確度溫度（℃）（℃）傳感器測量，萬能信號寫入巡檢儀協作高精確度數字顯露表，顯露溫度（℃）（℃）、壓力、流量等實訓全部測量功能數值。
6、外觀尺寸：1600×500×1500mm，外觀為不銹鋼可位移支撐架，帶雙剎車輪。
7、建筑大樓與智能樓宇電氣裝配虛擬擬真系統
基于unity3d設計，用戶自行按照電腦配備裝備裝備選用不一樣的交互界面大小，可選六級畫質等級。系統內模型可實行360°旋轉、放大、縮小、平移。系統使用過程有小助手提醒，內容如下：
A、濕式報警系統
1、系統基礎簡介：濕式報警系統基礎簡介
2、設備認知：設定有最佳視角、設備詳情（顯露該設備的簡介或功能數值）、練習（內置6道選用題，選用正確與錯誤均有提醒）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制儲物儲物儲物柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水浸浸浸池。
該實訓臺可實行三種牙型共九對不一樣螺旋副的幾何尺寸、位移、受力及傳動效率的測量試驗實訓，應用先進的數值收集傳輸系統和數值處置整理解析系統，是機械設計實訓室的重要設備之一。
實訓內容內容：
1.矩形、梯形、鋸齒形螺旋副幾何功能數值與位移關系測量試驗；
2.矩形、梯形、鋸齒形螺旋副的受力測量試驗；
3.矩形、梯形、鋸齒形螺旋副的傳動效率測量試驗與解析；
主要技術特別點：
1.實訓臺由帶減慢速度器的直線DC調動速度電動機驅動，配備裝備裝備有設計巧妙的試件快速裝卸和調動機構，寫入螺桿端裝備有轉矩轉動速度傳感器，輸出螺母端裝備有直線位移傳感器及負載裝置。
2.配備裝備裝備有三種牙型的螺旋副，其中梯形的有5種導程，矩形及鋸齒形的各有兩種導程。用來測量試驗不一樣牙型不一樣導程的螺旋傳動寫入轉矩及轉動速度、螺母位移線速度,計算其傳動效率。
3.應用了高精確度的ZJ5轉矩轉動速度傳感器，測量精確度為+0.27%;配備裝備裝備有數值收集放大傳輸系統和數值處置整理解析系統，應用RS232串行口與計算機數值數值數值連接，可清晰直觀地顯露各種數值及彎彎彎曲線。
4.實訓臺外觀為作業臺板+箱儲物儲物儲物柜落地式構造，裝備有可調地腳螺栓和活動輪，便利實訓室調動布置。
主要配備裝備裝備及技術功能數值：
1.被測螺旋副：
(1)中32單、雙線矩形螺紋螺距P=10mm導程S=10、20mm；
(2)中32 (1~5)線梯形螺紋螺距P=12mm導程S=12、24、36、48、60mm；
(3)中32單、雙線鋸齒形螺紋螺距P= 10mm導程S=10、20mm；
2.負載砝碼8塊5kg/塊；
3.專用系統光盤1張；
4.外觀尺寸1000x520x870mm;
螺紋傳動效率實訓裝置,熱工測量綜合實訓裝置
實訓目的：
演示測量儀表的包括及種類，理解測量誤差的基礎概念，測量的一般方法，表示方法和誤差的處置整理方法，以及評估測量儀表重量（kg）（kg）優劣的技術功能數值參考規格等內容。重點是熱工儀表的基礎包括及其功能。感受件直接與被測量對象相聯系，感受被測功能數值的改變，并將被測功能數值信號變換成相應的便利實行測量和顯露的信號輸出。中間件將感受件輸出的信號直接傳輸給顯露件或實行放大和變換，使之成為適應顯露元件的信號。顯露件向查看者反映被測功能數值的量值改變。
主要配備裝備裝備：
按被測功能數值分：壓力、溫度（℃）（℃）、流量測量儀表。由感受件、中間件和顯露件包括。測量系統由四個基礎環節包括：傳感器、變換器或變送器、傳輸通道、數字顯露裝置、不銹鋼臺架及控制屏。
技術功能數值：
1、寫入電源：一相AC220V±10% 50Hz，功率（W）（W）1.5KW。
2、304不銹鋼加熱水箱，容積40L，加熱功率（W）（W）3.0KW；換熱器面積為3.0m2，40W散熱風扇。
3、熱水泵功能數值： 流量：20L/min ，揚程：12m，功率（W）（W）：120W。
4、流量測量，DN15渦輪流量計：測量界限0.2-6.0m3/h；壓力測量：壓力傳感器：測量界限0-0.6MPa 。
5、溫度（℃）（℃）由高精確度溫度（℃）（℃）傳感器測量，萬能信號寫入巡檢儀協作高精確度數字顯露表，顯露溫度（℃）（℃）、壓力、流量等實訓全部測量功能數值。
6、外觀尺寸：1600×500×1500mm，外觀為不銹鋼可位移支撐架，帶雙剎車輪。
7、建筑大樓與智能樓宇電氣裝配虛擬擬真系統
基于unity3d設計，用戶自行按照電腦配備裝備裝備選用不一樣的交互界面大小，可選六級畫質等級。系統內模型可實行360°旋轉、放大、縮小、平移。系統使用過程有小助手提醒，內容如下：
A、濕式報警系統
1、系統基礎簡介：濕式報警系統基礎簡介
2、設備認知：設定有最佳視角、設備詳情（顯露該設備的簡介或功能數值）、練習（內置6道選用題，選用正確與錯誤均有提醒）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制儲物儲物儲物柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水浸浸浸池。
