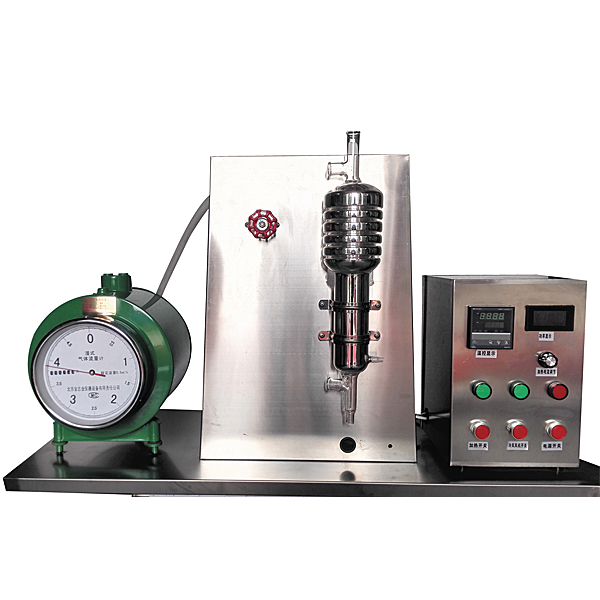

空氣定壓比熱測量實訓臺,DSP電動機控制系統實訓臺

實訓目的：
1、理解氣體定壓比熱測量儀的基礎原理及構造。
2、熟悉本實訓中的溫度（℃）（℃）、壓力、流量、濕度的測量方法。
3、解析本實訓產生誤差的原因及減小誤差的可能途徑。
4、可測量300攝氏度以下空氣的定壓比熱。
5、掌控把握由基礎數值計算出比熱值，并計算空氣的比定壓熱容。
主要配備裝備裝備：
低噪音鼓風機，真空渡瓦瓶比熱測量本體及支撐架，精確度±0.2濕式氣體流量計及差壓計和干濕溫度（℃）（℃）計，加熱調動溫度（℃）（℃）控制箱式模型塊式模型塊式模型塊一臺，內有：精密溫度（℃）（℃）數字顯露儀表（配備裝備裝備有鎧裝熱電偶），功率（W）（W）測量數字顯露儀表，電子含有概括調壓模型塊，可配套不銹鋼實訓臺等。
技術功能數值：
1、寫入電源：一相AC220V±10% 50Hz，功率（W）（W）200W。
2、比熱容測量儀本體由內壁鍍銀的多層杜瓦瓶、電加熱器（100W）包括，本體加熱最高溫度（℃）（℃）：≦300℃。
3、濕式氣體流量計：規格限定流量：0.5mm3/h,容積：5L/r，配備裝備裝備有U型壓力計和溫度（℃）（℃）計。
4、低噪聲鼓風機：轉動速度2800r/min ，功率（W）（W）120W，風量3.2m3/min ，風壓490Pa。
5、溫度（℃）（℃）測量：測量系統配備裝備裝備有智能溫度（℃）（℃）控制儀表（PID調動控溫，精確度 ±0.2℃），高精確度PID調壓模型塊電子線路。
6、外觀尺寸：1000×400×800mm，外觀為不銹鋼支撐架。
7、建筑大樓與智能樓宇電氣裝配虛擬擬真系統
基于unity3d設計，用戶自行按照電腦配備裝備裝備選用不一樣的交互界面大小，可選六級畫質等級。系統內模型可實行360°旋轉、放大、縮小、平移。系統使用過程有小助手提醒，內容如下：
A、濕式報警系統
1、系統基礎簡介：濕式報警系統基礎簡介
2、設備認知：設定有最佳視角、設備詳情（顯露該設備的簡介或功能數值）、練習（內置6道選用題，選用正確與錯誤均有提醒）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制儲物儲物儲物柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水浸浸浸池。




空氣定壓比熱測量實訓臺,DSP電動機控制系統實訓臺

1） 應用DSP研發板+電動機驅動板+DSP外擴網口模型塊+DSP外擴GPIO功能運用模型塊+液晶觸控 顯露的集合實操平臺，便運用戶完成電動機控制的一體化研發系統；

2） DSP端應用自主研發的28335實用板研發板，以現今主流TMS320F28335為核心，應用六 層核心板+底層基板的形式；

3） BLDC電動機平臺應用三相全橋隔離控制，精確的PID算法，保證電動機精確運行；

4） 直線DC電動機驅動板控制信號使用灌電流（A）（A）（A）驅動方法，支持絕大多數單片機直接驅動；

5） 42步進電動機驅動器設定有高平穩性、可靠性和抗干擾性的經濟型步進電動機驅動器，適用來 各種工業控制環境，設定有自動半流，低壓關斷、過流保護和過熱停車功能；

6） 板載硬件資源豐富，外擴功能強大，可適用各類項目實訓；

7） 7. 0寸觸控顯露，應用工業類級別，適用惡劣的作業環境，友好的人機界面HMIHMI便利您更好的 實操；

8） W5300 模型塊支持軟、硬件混合 TCP/IP 協議：TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPoE, Ethernet；支持8個單獨的端口（sockets）同時連接；互聯網數值傳輸，速率可達到80Mbps；支 持ADSL連接（支持PPPOE協議，帶PAP/CHAP檢驗）；

9） GPIO拓展功能模型塊含有概括3x4矩陣鍵盤、12864LCD連連接口、4段8位數碼管、溫濕度傳感器、 紅外信號寫入連連接口、8路LED、直線DC小電動機及步進小電動機；

10） 應用分拆單獨的模型塊化設計理念，既可單獨演示，又可整體作業；

11） 對于電動機控制有獨特設計的電動機控制口；

12） 詳細的用戶手冊，讓您輕松入門掌控把握；

13） 注重EMI設計，平穩高效，含有概括外擴和全部外設資源；

14） 主流的F28335平臺，是電動機控制領域和電力檢驗測量試驗領域的首選；

15） 豐富的實訓例程，可適用各種教學實訓，尤其電動機控制領域，便運用戶對其實行移植。
