整車電器線路接線實訓裝置,電子焊接裝配實訓裝置

一、設備簡介

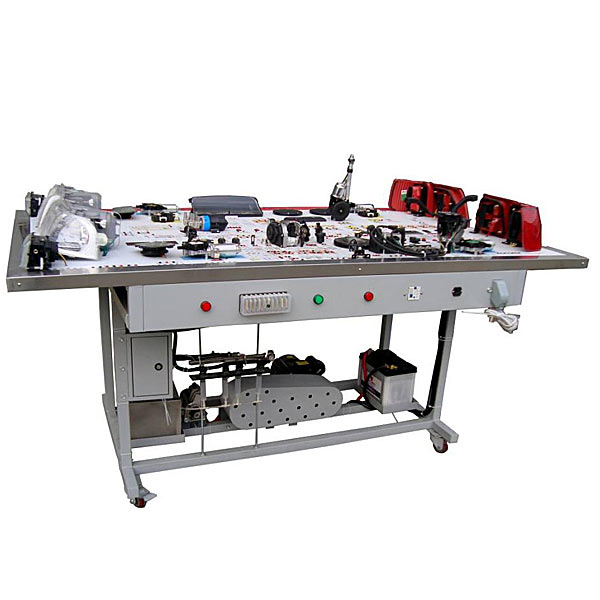

該設備應用 整車電器實物為基礎，充分展示汽車發動機防盜系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的包括構造和作業過程。
適用來學校對整車電器課程課程課程理論和維修實訓的教學需要。
二、功能特別點
1.真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的包括構造。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車發動機電控系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的作業過程。
2.設備實操實操操作面板應用耐創擊、耐污染、防火燒燒、防潮的高級鋁塑板，表面經特殊工序技藝噴涂底漆處置整理；實操實操操作面板打印有永不褪色的彩色電子線路圖；學員可直觀對照電子線路圖和實物，認知和解析汽車整車電器各系統的作業原理。
3.示教板實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子，可直接在實操實操操作面板上檢驗測量試驗汽車整車電器各系統電子線路元件的電信號，如電阻、電壓（V）（V）（V）、電流（A）（A）（A）、頻率信號等。
4.設備實操實操操作面板上裝配備裝備裝備有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元、集合儀表、舒適系統單元等實行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數值流、執行元件測量試驗、功能數值設定、波動線解析、鑰匙匹配等自診斷功能。
5.設備實操實操操作面板部分應用實操實操操作面板部分應用1.5mm冷板沖壓成形構造，外觀美觀；底架部分應用鋼構造焊接，表面應用噴涂工序技藝處置整理，帶自鎖腳輪裝置。
6.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。




整車電器線路接線實訓裝置,電子焊接裝配實訓裝置

一、設備基礎簡介：

本裝置是高度擬真的電子焊接裝配實操臺，適用學員電子制作、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實訓要求。可培養學員的實踐能力和創新能力。適合技術學校、職業培訓學校、職教中心、鑒定站／所等電子類專業《電子工序技藝》相關課程的教學實訓和鑒定考核。

二、技術功能

1、寫入電源：三相四線380V±10％50Hz

2、作業環境：溫度（℃）（℃）-10℃～+40℃相對濕度<85％(25℃)

3、裝置容量（KV）（KV）（KV）：<200VA

4、外觀尺寸：1.6m×0.75m×2m。

三、實訓裝置

1、實訓臺

實訓臺主要應用實訓桌、實訓實操實操操作面板、鋼木框體構造、頂部框體構造等包括。

（1）備配備裝備裝備有一個工量具儲物儲物儲物柜，可存放實訓套件、工量具和圖紙文檔實訓指導書等；臺面上鋪有綠色防靜電桌墊；另外還設定有四個帶剎車的萬能轉向輪，便利位移和固定。

（2）有一塊實訓實操實操操作面板，提供AC220V電源插頭座連連接口和固定直線DC電源，其中直線DC電源電壓（V）（V）（V）分別為±12V、±5V，每路均有短路、過渡保護和自動恢復功率（W）（W）。

（3）鋼木框體構造為雙層構造。第一層用來掛放元件盒（焊接工序用）或實訓箱式掛式模型塊件（調動測量試驗工序用）。第二層設定有四個PVC夾板，可用來夾放相關實訓圖紙文檔實訓指導書。

（4）頂部框體構造上設定有電風扇和30W日光燈（照明設備）一個。

2、工量具配備裝備裝備裝備：

配備裝備裝備裝備元件盒、剝線鉗、尖嘴鉗、斜口鉗、小十字螺絲刀、大十字螺絲刀、小一字螺絲刀、大一字螺絲刀、小鑷子、剪刀、真空吸筆、放大鏡臺燈、烙鐵架、焊錫絲、吸錫器等工量具。
