《典型零件》測繪實訓裝置,變電二次安裝工培訓實驗臺一、產品特點 1、項目實際化：以典型實際零件為訓練對象；2、功能系統化：看圖找零件、零件測繪、零件繪圖三位一體的訓練模式；一視圖、二視圖、三視圖和多視圖零件由簡單到復雜的訓練過程。
一、設備特別點
1、項目實際化：以經經典型實際零件為實訓對象；
2、功能系統化：看圖找零件、零件測繪、零件繪圖三位一體的實訓模式；一視圖、二
視圖、三視圖和多視圖零件由簡便到復雜的實訓過程。
3、學員大眾化：小型、集合、便攜式實訓裝置，兩三人一組，讓盡可能多的學員獲取
充分的實訓機會；
4、教學標準化：配套的實訓指導書，教和學全部十分便利、教學效果顯著；
5、管理便利化：零件、測量工量具及指導書均放在一個精制的箱子里，管理十分便利。
二、設備功能數值
| 《經經典型零件》實訓測量試驗繪圖實訓集合裝置 | |||
| 項 目 | 參 數 | 項目 | 參 數 |
| 外觀尺寸 | 40×30×7cm | 重量（kg）（kg）（kg） | 5(kg) |
|

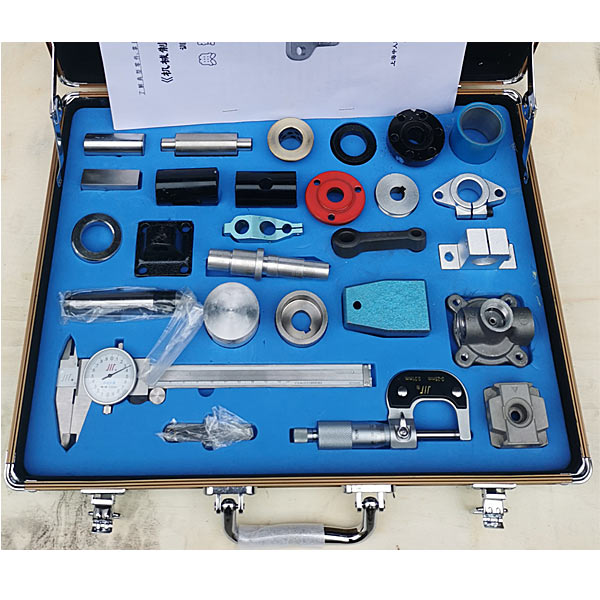

經經典型零件 （24件/套） |
一視圖零件：光軸、銅套、墊片等 二視圖零件：長方體、帶鍵槽軸、皮帶輪、法欄盤、聯軸器、支撐架等 三視圖零件：底座、低速軸、軸承座等 多視圖零件：活塞、閥體等 |
||
| 測量工量具 | 游標卡尺、外徑千分、圓弧樣板等 | 類 型 |
便攜集合式(檢驗測量試驗零件、測量工量具及 指導書均放在一個精制的綜色箱子里) |
| 教學圖紙文檔實訓指導書 |
實訓指導書及實訓報告（含電子稿）； |
||
《經經典型零件》測繪實訓裝置,變電二次裝配工培訓實訓臺
一、概 述
本裝置是按照《中華人民共和國職業技能鑒定規范·電力行業（送變電裝配專業）》，參照變電二次裝配施工及驗收規范和相關標準，參考電力行業職業技能鑒定指導中心所編寫的變電二次裝配工培訓大綱、題庫要求而研制的。即可作為電力行業變電二次裝配工初級至高級技師的培訓考核裝置。同時也可用來其它行業對電氣二次設備和二次線路的培訓考核。
二、特 點
1.全面性：基礎覆蓋變電二次裝配工初級、中級、高級至高級技師中的考核鑒定項目；
2.開放性：整套裝置應用實物與半實物相集合的模式，全部器件、電子線路均可由學員（員）自主裝配、接線調動測量試驗，能全面考核學員（員）的實際動手能力，適合教學和培訓使用。
三、技術功能數值參考規格
1.寫入電源：三相五線～380V±10% 50Hz
2.作業環境：溫度（℃）（℃）-10℃～+50℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量（KV）（KV）（KV）：＜3kVA
四、實訓內容
變電二次裝配工常用材料及器具實訓部分
1.二次專業常用絕緣材料的認知
2.二次專業常用工器具的認知
3.萬用表、兆歐表的認知
變電二次裝配二次電氣設備實訓部分
1.電壓（V）（V）（V）互感器的裝配與多種二次接線方法認知
2.電流（A）（A）（A）互感器的裝配與多種二次接線方法認知
3.經經典型控制開關的裝配與認知
4.變電站盤用儀表的裝配與認知
5.變電站保護型電流（A）（A）（A）、電壓（V）（V）（V）繼電器的裝配與認知
6.變電站保護型中間、時間繼電器的裝配與認知
7.變電站保護型信號繼電器的裝配與認知
變電二次隔離開關閉鎖電子線路實訓部分
1.隔離開關位置指示電子線路接線實訓
2.單母線系統的隔離開關閉鎖接線實訓
3.單母線分段帶旁母的隔離開關閉鎖接線實訓
4.雙母線系統的隔離開關閉鎖接線實訓
5.帶接地刀閘的母線斷路器隔離開關實操閉鎖線路接線實訓
6.帶接地刀閘的輸電線路隔離開關實操閉鎖線路接線實訓
變電二次斷路器控制及繼電保護中央信號線路實訓部分
1.設定有燈光監視的變電站斷路器控制線路實訓
2.設定有音響監視的變電站斷路器控制線路實訓
3.斷路器“防跳躍”閉鎖控制線路實訓
