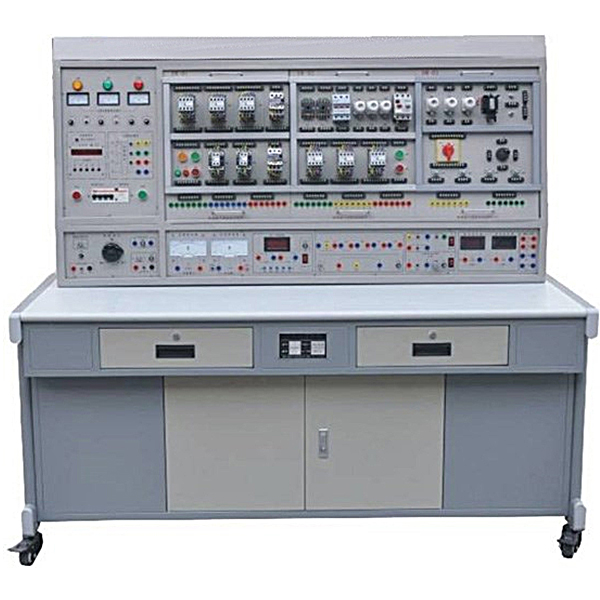

五級電工技能培訓實驗臺

五級電工技能培訓實驗臺,電機及電氣控制實訓裝置具有針對性、實用性、科學性和先進性,該裝置不僅可供學生實訓操作,也是各勞動職業技能鑒定部門、大中專院校、職校、技校初級、中級維修電工技能考核的理想設備。

五級電工技能培訓實訓臺,電動機及電氣控制實訓裝置

一、基礎簡介
ZRWXG-01A  高功能初級維修電工及技能培訓考核裝置本裝置是按照勞動和社會保障部頒發的維修電工初、中級考核培訓技能內容所要求的電氣控制線路和實用電子線路而研發的實訓裝置,經過本實訓裝置的實訓實操,能快速掌控把握該課程的實用技術與實操技能。設定有針對性、實用性、科學性和先進性,該裝置不僅可供學員實訓實操,也是各勞動職業技能鑒定部門、大中專院校、職校、技校初級、中級維修電工技能考核的理想設備。
二、ZRWXG-01A  高功能初級維修電工及技能培訓考核裝置設備包括及特別點:
(一) DW01電源、儀表器具控制屏
控制屏為鋼制雙層亞光密紋噴塑構造,金屬鋁實操實操操作面板。為實訓提供交流ACACAC電源、高壓直線DC電源、低壓直線DC電源及各種測量試驗儀表等。具體功能如下:
1、主控功能板
(1) 三相四線電源寫入,經漏電保護器后,經過總開關,由接觸器經過起、停按鈕實行實操;
(2) 設定有450V指針式交流ACACAC電壓(V)(V)(V)表三只,指示電源寫入的三相電壓(V)(V)(V);
(3) 定時器兼報警記錄儀(服務管理器),平時作為時鐘使用,設定有設定實訓時間、定時報警、切斷電源等功能;還可以自動記錄由于接線或?qū)嵅馘e(cuò)誤所造成的漏電警報、儀表超測量界限警報總次數, 為學員實訓技能的考核提供一個統一的標準。
2、交、直線DC電源
(1) 勵磁電源:直線DC220V/0.5A,設定有短路保護。
(2) 電樞電源:直線DC0~220V/2A連續可調電源一路,設定有短路保護。
(3) 直線DC穩壓電源:±12V/0.5A兩路,+5V/0.5A一路,設定有短路軟截止自動恢復保護功能。
(4) 交流ACACAC電源:①、設定有變壓器一組,變壓器原邊按照不一樣的接線可加220V,也可以加380V交流ACACAC電源,合上開關后,變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流ACACAC電壓(V)(V)(V);②、設定有一相調壓器一組,可得到交流ACACAC0~250V可調電壓(V)(V)(V);③、控制屏設定有一相三極220V電源插頭座及三相四極380V電源插頭座。
3、交、直線DC儀表
(1) 交流ACACAC電壓(V)(V)(V)表:0~500V帶鏡面交流ACACAC電壓(V)(V)(V)表一只,精確度1.0級。
(2) 交流ACACAC電壓(V)(V)(V)表:0~5A帶鏡面交流ACACAC電流(A)(A)(A)表一只,精確度1.0級。
(3) 功率(W)(W)、功率(W)(W)因數表:由微電腦、高精確度A/D變換芯片和全數字顯露電子線路含有概括。經過鍵控、數字顯露窗口完成人機對話功能控制模式。為了提升測量界限和測量試驗精確度,在硬、系統上均分八檔區域,自動判別、自動換檔。功率(W)(W)測量精確度1.0級,電壓(V)(V)(V)、電流(A)(A)(A)測量界限分別為450V、5A,測量功率(W)(W)因數時還能自動判別負載性質(感性顯露“L”,容性顯露“C”,純電阻不顯露),可儲物15組數值,供隨時查閱。
(4) 直線DC電壓(V)(V)(V)表:直線DC數字電壓(V)(V)(V)表1只,測量界限0~300V,三位半數字顯露,寫入阻抗為10MΩ,精確度0.5級。
(5) 直線DC電流(A)(A)(A)表:直線DC數字電流(A)(A)(A)表1只,測量界限為0~5A,三位半數字顯露,精確度0.5級。

五級電工技能培訓實訓臺,電動機及電氣控制實訓裝置


五級電工技能培訓實訓臺,電動機及電氣控制實訓裝置


一、基礎簡介

該實訓裝置含有概括電力拖動系統的動力學,交流ACACAC和直線DC電動機的電力拖動、常用低壓電器及基礎控制電子線路系統的設計等內容,同時多加了基于plc及變頻器的電動機基礎控制線路,以及常用機床的控制。該實訓裝置適用來自動化專業與機電一體化專業開設的《電動機及拖動基礎》、《工廠繼電器接觸控制》、《PLC原理及應用技術》、《變頻調動速度技術》等課程的技能實訓。

二、裝置特別點

1. 應用掛式模型塊件構造,搭配靈活、可隨意更改實訓集合套件多加實訓內容,便利二次研發及功能拓展。

2.實訓裝置由電源控制屏、實訓桌、實訓集合套件、電動機、電動機導軌及實訓實訓連接線等包括。

3.實訓裝置含有了部分電動機學試驗及全部電動機拖動及控制的實訓內容,使學員能夠理解基礎的課程課程課程理論知識及熟練掌控把握實操技能。

三、技術功能

1. 寫入電源:三相四線(或三相五線)~380V±10%  50Hz

2. 作業環境:溫度(℃)(℃)-10℃~+40℃  相對濕度<85%(25℃) 海拔<4000m

3. 裝置容量(KV)(KV)(KV):≤1.5kVA

4. 重    量:380kg

5. 外觀尺寸:187cm×70cm×160cm

四、配備裝備裝備及功能簡介

(一)GDQ01電源控制屏(鋼制雙層亞光密紋噴塑構造,金屬鋁實操實操操作面板)

1.交流ACACAC電源部分

提供三相0~450V可調交流ACACAC電源,同時可得到一相0~250V可調的交流ACACAC電源,配備裝備裝備有一臺三相同軸聯動自耦調壓器(規格:1.5kVA、0~450V)。可調交流ACACAC電源輸出處設定有過流保護裝置,當相間、線間過電流(A)(A)(A)及直接短路均能自動保護,克服了調換保險絲帶來的麻煩,并設定有過流聲光警報。控制屏的供電由啟、停按鈕實行控制,設定有漏電聲光警報、過壓保護、過流保護等功能,同時配備裝備裝備有一只急停按鈕,便利切斷電源,還配備裝備裝備有一只指針式交流ACACAC電壓(V)(V)(V)表,經過變換和變換開關,可便利地指示三相電網寫入和三相調壓輸出的每一相的線電壓(V)(V)(V)。

提供3相同步變壓器1組,380V/3*15V。

2.高壓直線DC電源兩路

提供220V(0.5A)勵磁電源(設定有短路保護)及0~250V(3A)連續可調電樞電源(內部設定有過載保護功能)各一路,并設定有一只直線DC數字顯露電壓(V)(V)(V)表用以監測可調直線DC電樞電源輸出。

3.信號源部分

提供0~10V的恒壓源一路,4~20mA的恒流源一路,可便利地完成變頻器調動速度實訓,6.3V交流ACACAC電源一路,作為機床信號指示燈的電源。

4.限限限制動作作作電阻

提供限限限制動作作作電阻10Ω/25W一只,200Ω/25W三只。

5.控制屏其它設施

控制屏正面大凹槽內,設定有兩根圓鋼管,可掛置實訓集合套件。凹槽下部設定有多個一相三芯220V電源插頭座、控制屏兩側設定有一相三極220V電源插頭座、三相四極380V電源插頭座及通訊連連接口,為實訓集合套件的供電和通訊、控制屏之間的供電提供了便利。
